| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |

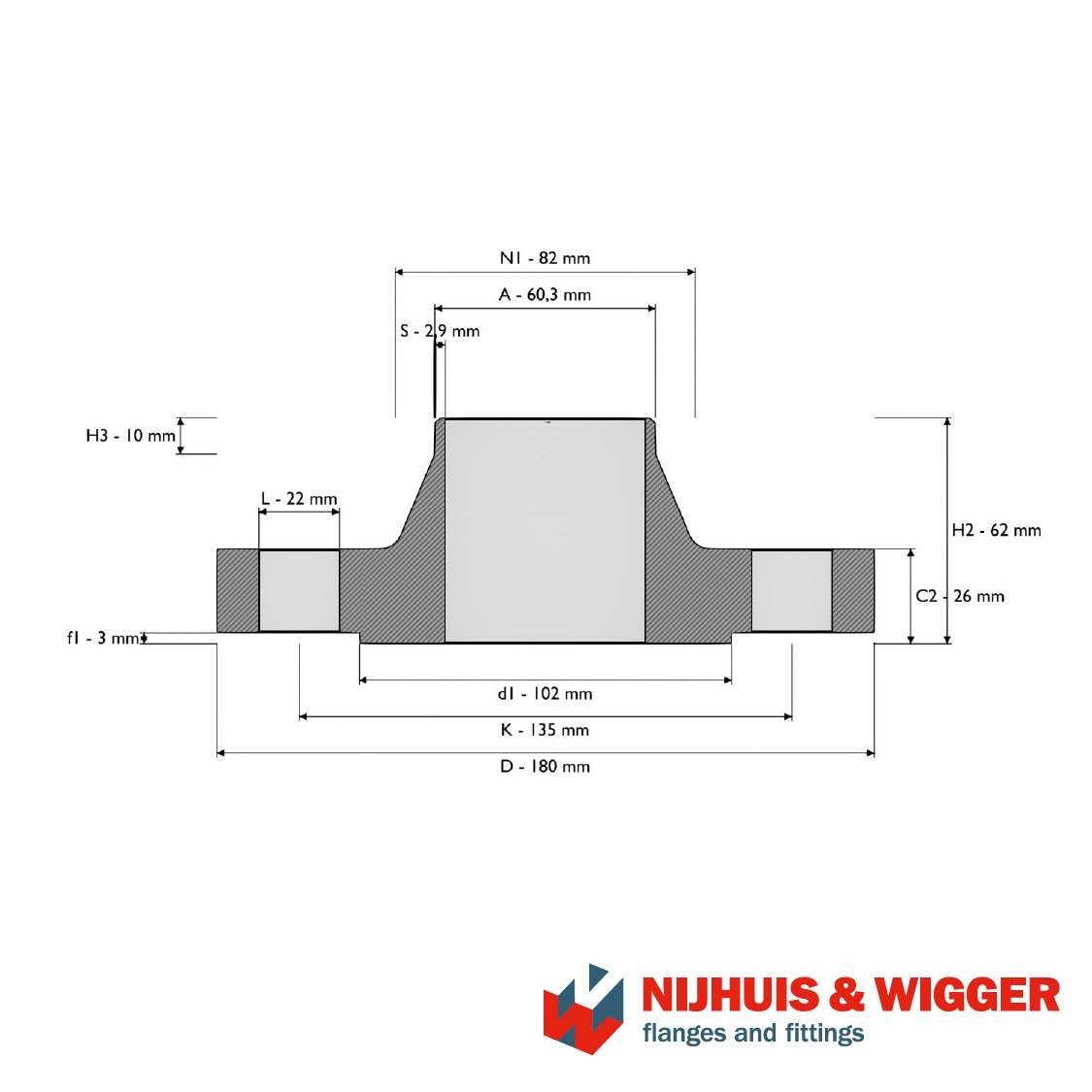

| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
180
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
135
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
82
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.51
|
| Voorlasflens |
65 |
76.1 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 65
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
205
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
68
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
98
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 5.48
|

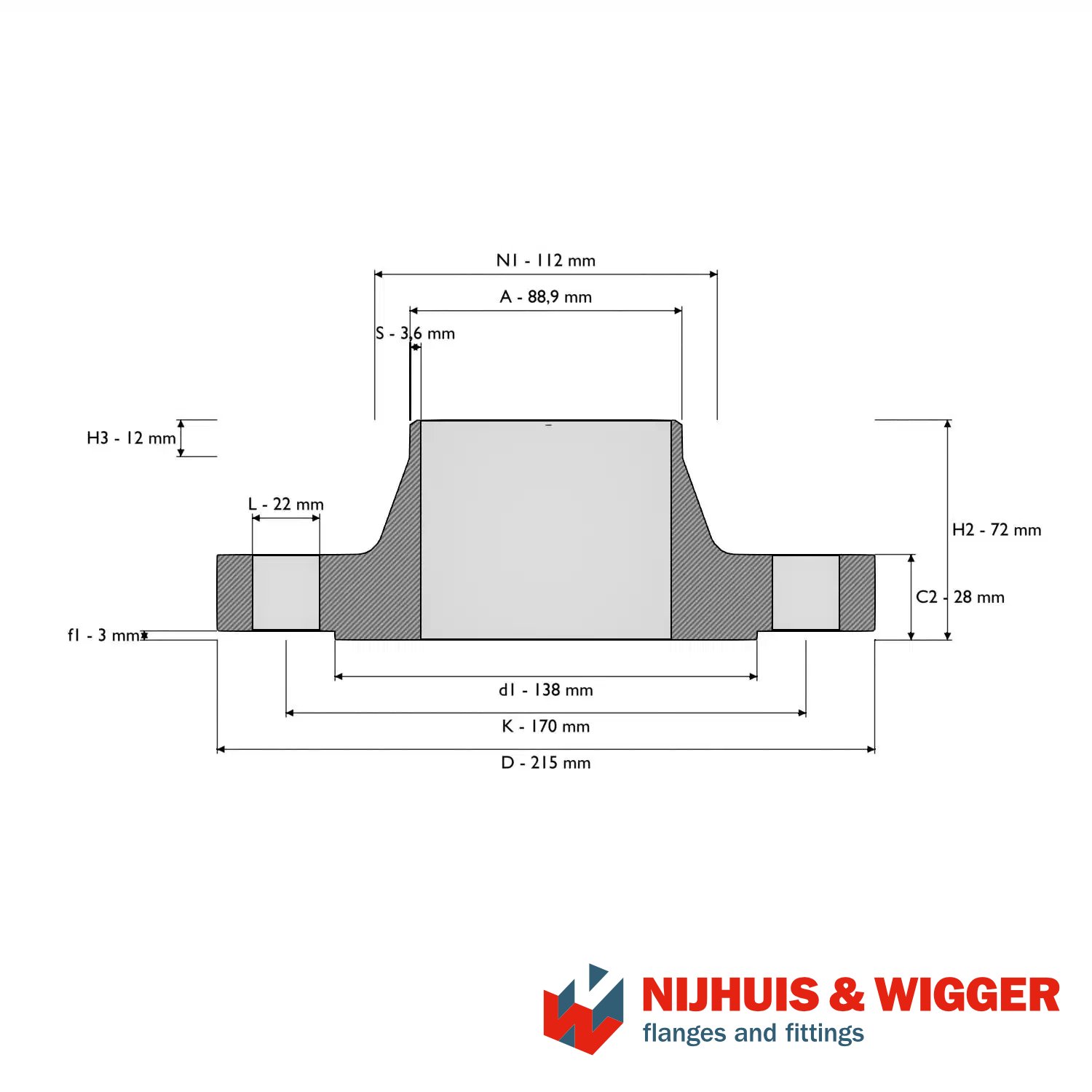

| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
215
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
28
|
|
Boutcirkeldiameter (K)
|
170
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
72
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
112
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.68
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
30
|
|
Boutcirkeldiameter (K)
|
200
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
26
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
78
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
138
|
|
Dichtvlakdiameter (d1)
|
162
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 9.27
|

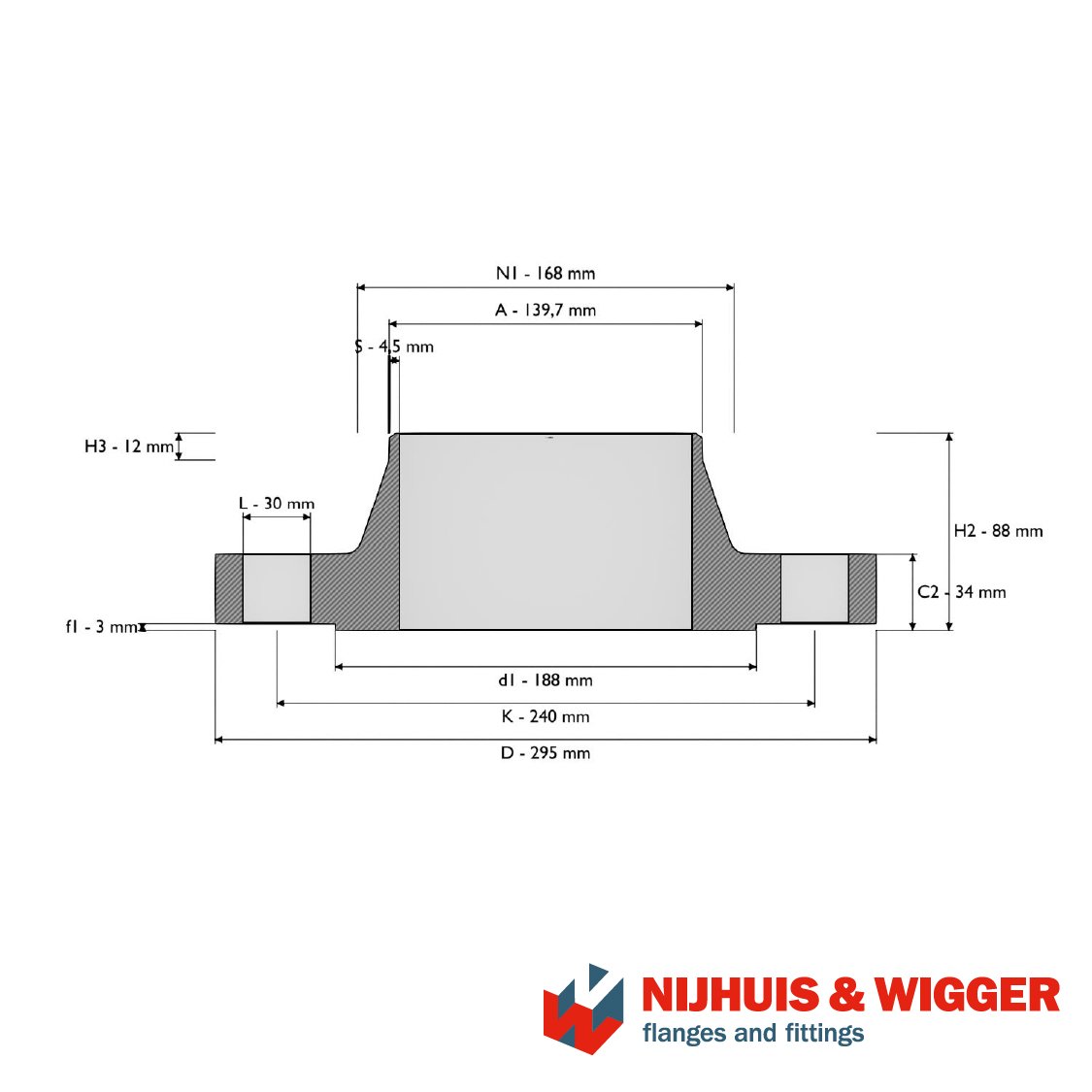

| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
295
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
139.7
|
|
Onderste buitendiameter hals (N1)
|
168
|
|
Dichtvlakdiameter (d1)
|
188
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 14.5
|

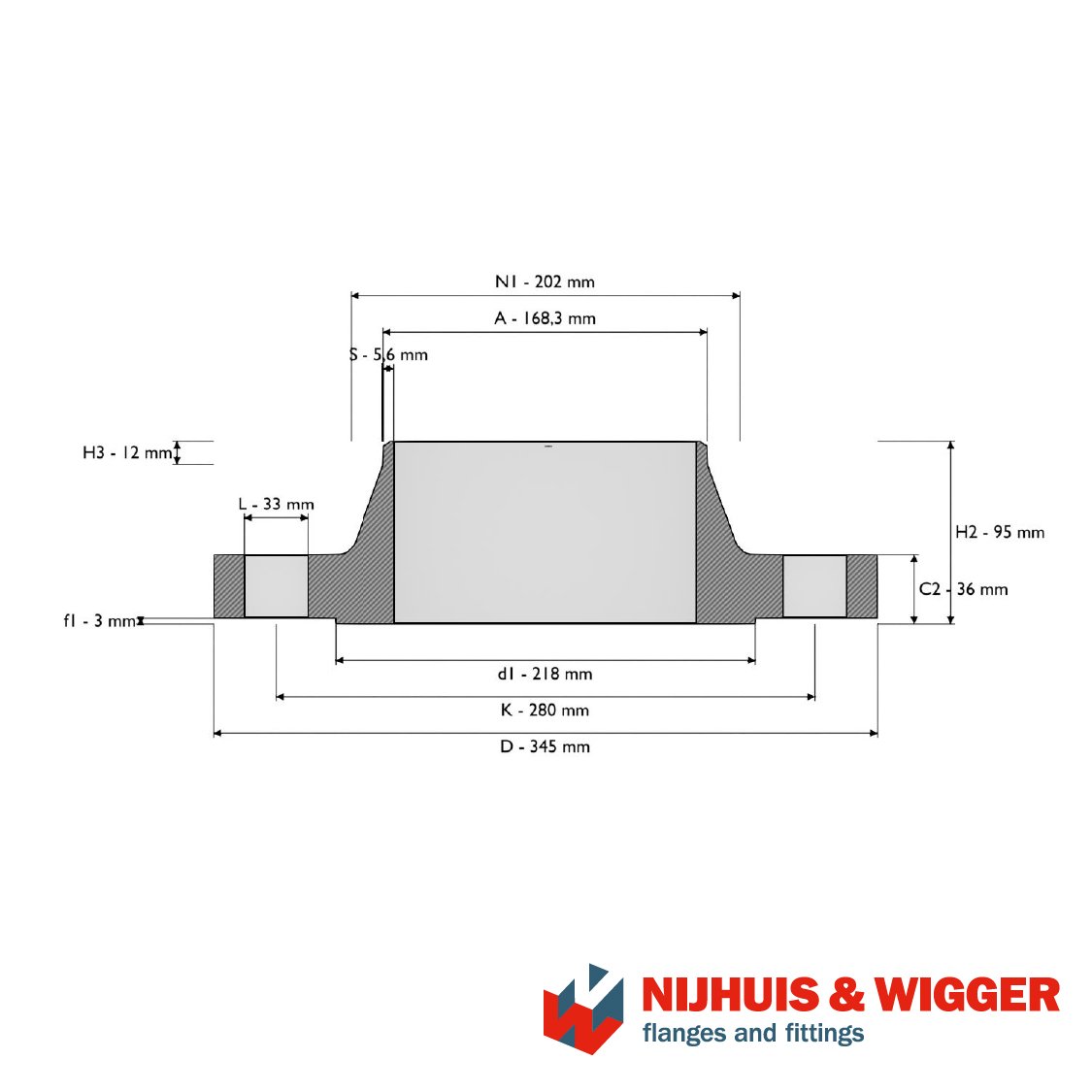

| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
345
|
|
Laseinddikte (S)
|
5.6
|
|
Dikte 2 (C2)
|
36
|
|
Boutcirkeldiameter (K)
|
280
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
95
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
168.3
|
|
Onderste buitendiameter hals (N1)
|
202
|
|
Dichtvlakdiameter (d1)
|
218
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21.4
|

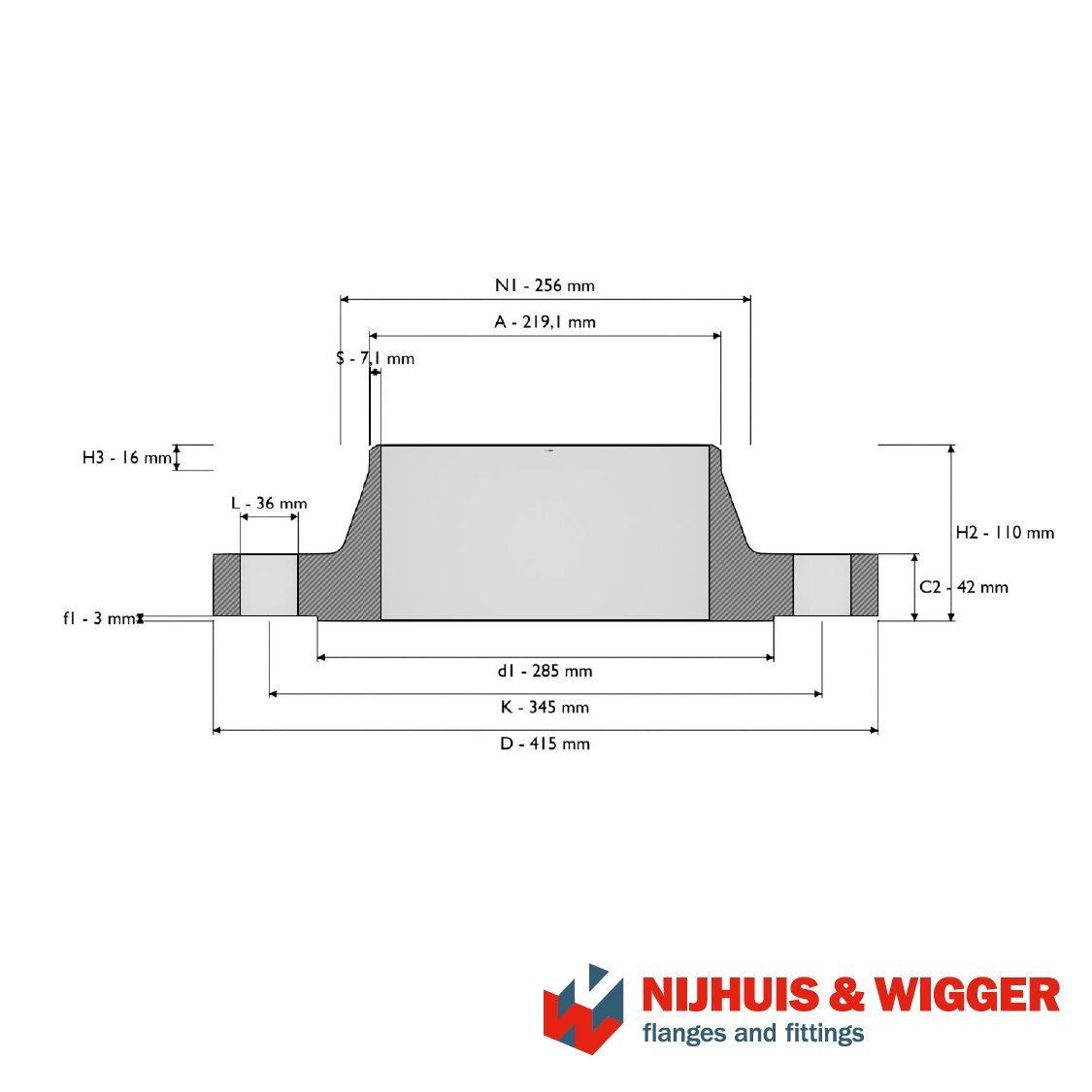

| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
415
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
42
|
|
Boutcirkeldiameter (K)
|
345
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
110
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
256
|
|
Dichtvlakdiameter (d1)
|
285
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 34.1
|

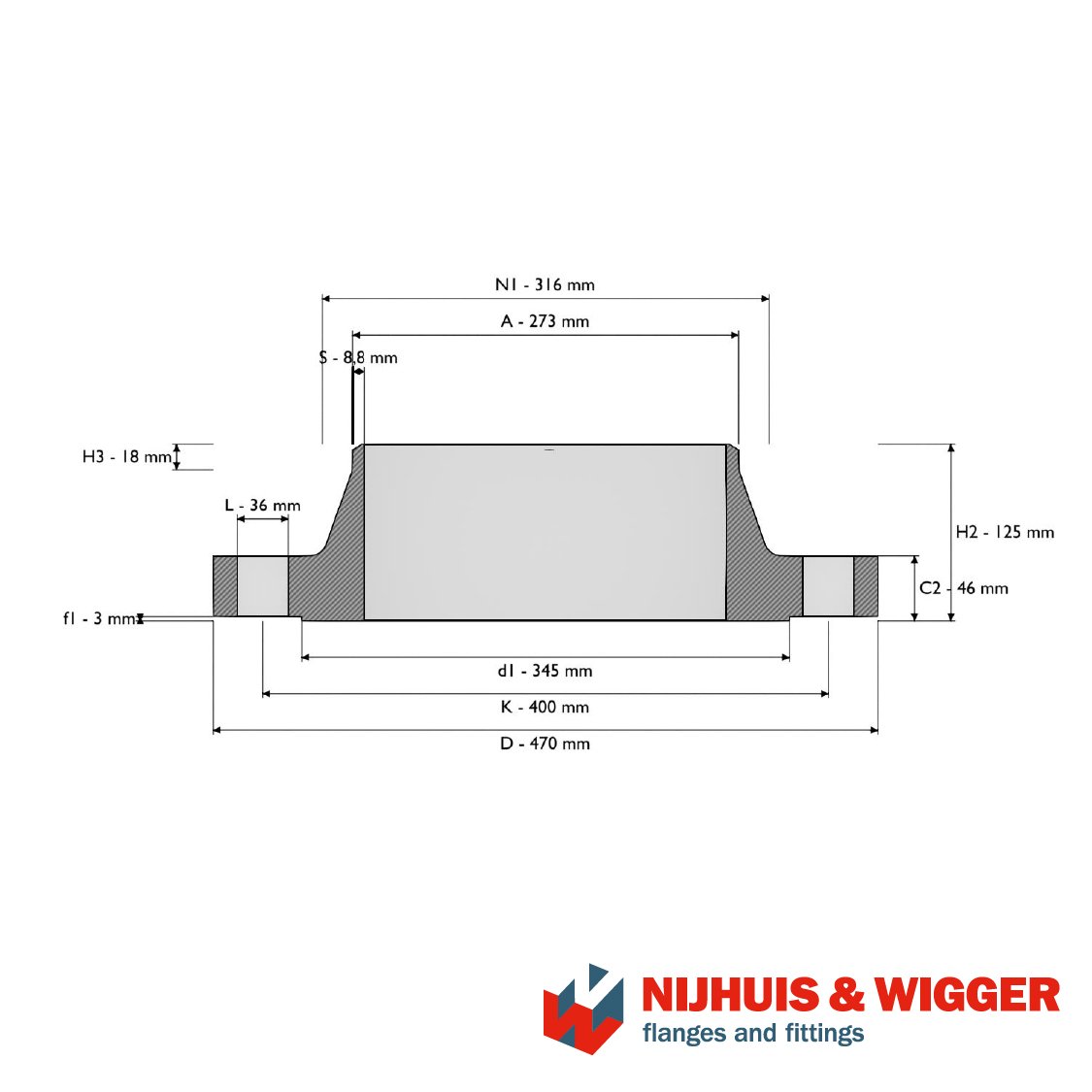

| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
470
|
|
Laseinddikte (S)
|
8.8
|
|
Dikte 2 (C2)
|
46
|
|
Boutcirkeldiameter (K)
|
400
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
125
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
316
|
|
Dichtvlakdiameter (d1)
|
345
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 48.3
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
530
|
|
Laseinddikte (S)
|
11
|
|
Dikte 2 (C2)
|
52
|
|
Boutcirkeldiameter (K)
|
460
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
140
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
372
|
|
Dichtvlakdiameter (d1)
|
410
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 67.5
|
| Voorlasflens |
350 |
355.6 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 350
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
600
|
|
Laseinddikte (S)
|
12.5
|
|
Dikte 2 (C2)
|
56
|
|
Boutcirkeldiameter (K)
|
525
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
39
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
150
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
355.6
|
|
Onderste buitendiameter hals (N1)
|
420
|
|
Dichtvlakdiameter (d1)
|
465
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 97.8
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN63 |
P250GH |
- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
670
|
|
Laseinddikte (S)
|
14.2
|
|
Dikte 2 (C2)
|
60
|
|
Boutcirkeldiameter (K)
|
585
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
42
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
160
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
475
|
|
Dichtvlakdiameter (d1)
|
535
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 129
|
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN63 |
P355QH1 |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
180
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
135
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
82
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.51
|
| Voorlasflens |
65 |
76.1 |
EN 1092-1 |
T:11 |
PN63 |
P355QH1 |
- DN 65
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
205
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
68
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
98
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 5.48
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN63 |
P355QH1 |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
215
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
28
|
|
Boutcirkeldiameter (K)
|
170
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
72
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
112
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.68
|
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
180
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
135
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
82
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.51
|
| Voorlasflens |
65 |
76.1 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 65
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
205
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
68
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
98
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 5.48
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
215
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
28
|
|
Boutcirkeldiameter (K)
|
170
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
72
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
112
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.68
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
30
|
|
Boutcirkeldiameter (K)
|
200
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
26
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
78
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
138
|
|
Dichtvlakdiameter (d1)
|
162
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 9.27
|
| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
295
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
139.7
|
|
Onderste buitendiameter hals (N1)
|
168
|
|
Dichtvlakdiameter (d1)
|
188
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 14.5
|
| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
345
|
|
Laseinddikte (S)
|
5.6
|
|
Dikte 2 (C2)
|
36
|
|
Boutcirkeldiameter (K)
|
280
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
95
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
168.3
|
|
Onderste buitendiameter hals (N1)
|
202
|
|
Dichtvlakdiameter (d1)
|
218
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21.4
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN63 |
16Mo3 |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
415
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
42
|
|
Boutcirkeldiameter (K)
|
345
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
110
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
256
|
|
Dichtvlakdiameter (d1)
|
285
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 34.1
|
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN63 |
16CrMo4-5 |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 16CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
180
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
135
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
82
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.51
|
| Voorlasflens |
65 |
76.1 |
EN 1092-1 |
T:11 |
PN63 |
13CrMo4-5 |
- DN 65
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 13CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
205
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
68
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
98
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 5.48
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN63 |
13CrMo4-5 |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 13CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
215
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
28
|
|
Boutcirkeldiameter (K)
|
170
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
72
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
112
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.68
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN63 |
13CrMo4-5 |
- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 13CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
30
|
|
Boutcirkeldiameter (K)
|
200
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
26
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
78
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
138
|
|
Dichtvlakdiameter (d1)
|
162
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 9.27
|
| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN63 |
13CrMo4-5 |
- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 13CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
295
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
139.7
|
|
Onderste buitendiameter hals (N1)
|
168
|
|
Dichtvlakdiameter (d1)
|
188
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 14.5
|
| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN63 |
13CrMo4-5 |
- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63
- Material name 13CrMo4-5
- Material Number 1.7335
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
345
|
|
Laseinddikte (S)
|
5.6
|
|
Dikte 2 (C2)
|
36
|
|
Boutcirkeldiameter (K)
|
280
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
95
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
168.3
|
|
Onderste buitendiameter hals (N1)
|
202
|
|
Dichtvlakdiameter (d1)
|
218
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21.4
|
