| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |
| Voorlasflens |
15 |
21.3 |
EN 1092-1 |
T:11 |
PN63-100 |
P250GH |

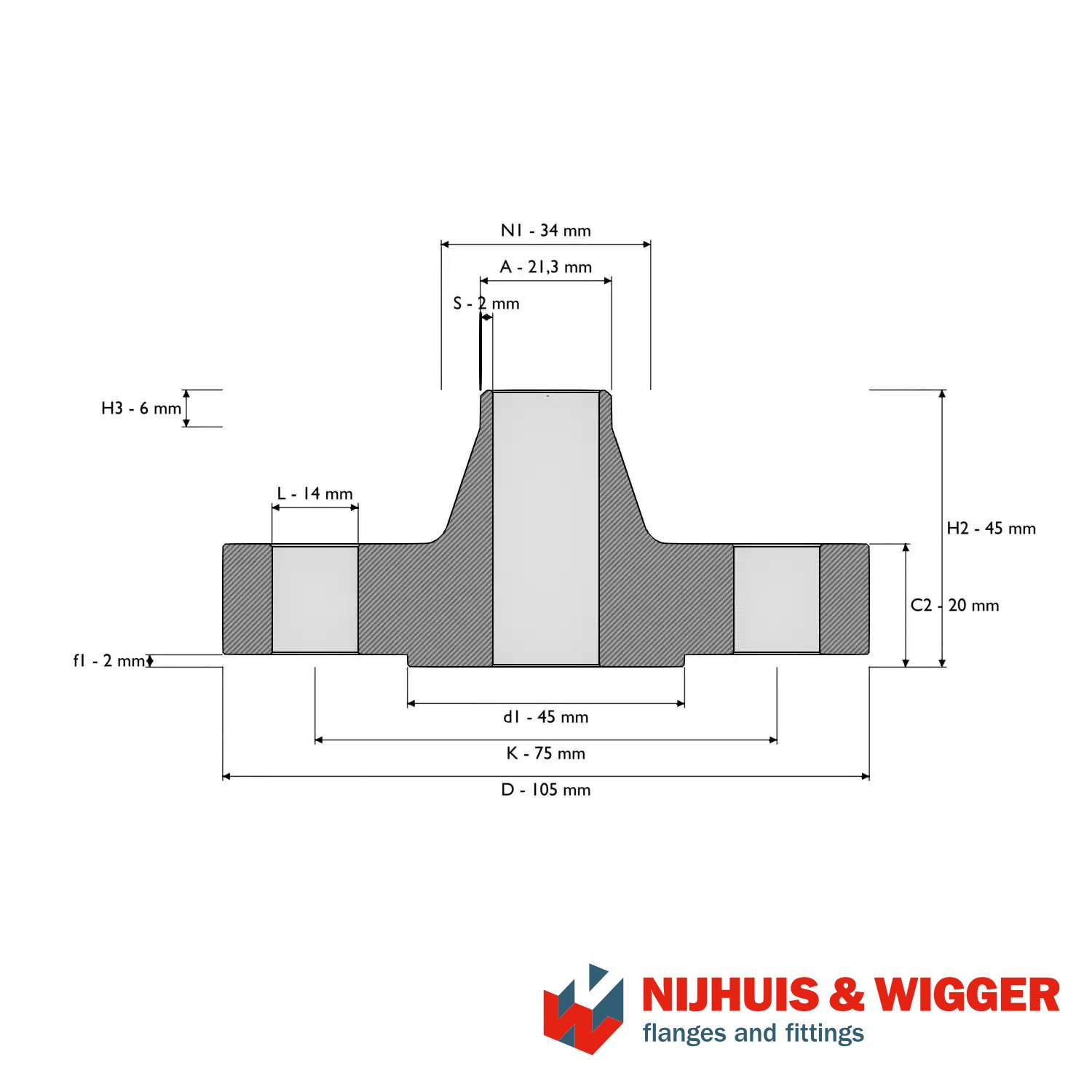

- DN 15
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
105
|
|
Laseinddikte (S)
|
2
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
75
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
21.3
|
|
Onderste buitendiameter hals (N1)
|
34
|
|
Dichtvlakdiameter (d1)
|
45
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.2
|
| Voorlasflens |
20 |
26.9 |
EN 1092-1 |
T:11 |
PN63-100 |
P250GH |

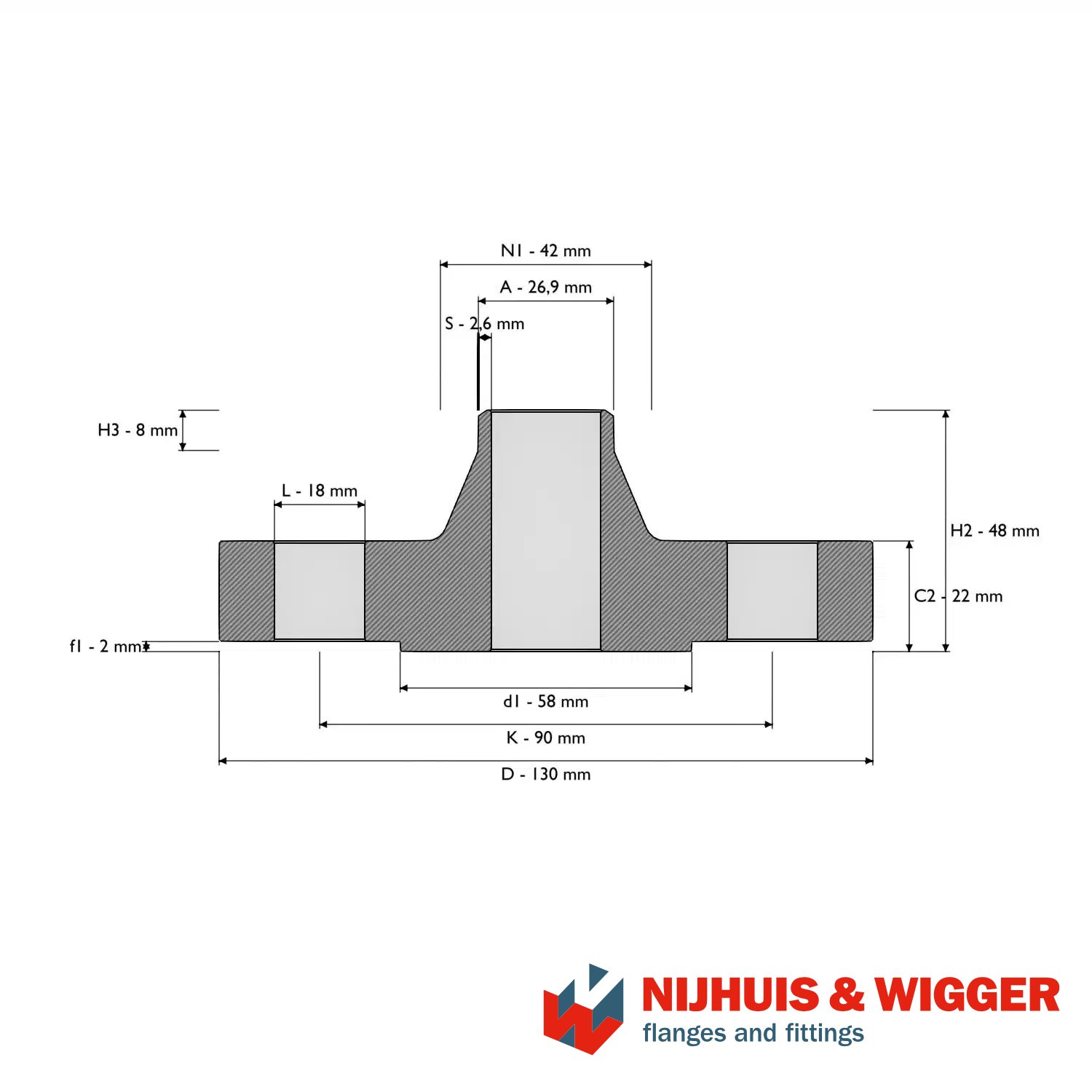

- DN 20
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
130
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
90
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
48
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
26.9
|
|
Onderste buitendiameter hals (N1)
|
42
|
|
Dichtvlakdiameter (d1)
|
58
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.02
|
| Voorlasflens |
25 |
33.7 |
EN 1092-1 |
T:11 |
PN63-100 |
P250GH |

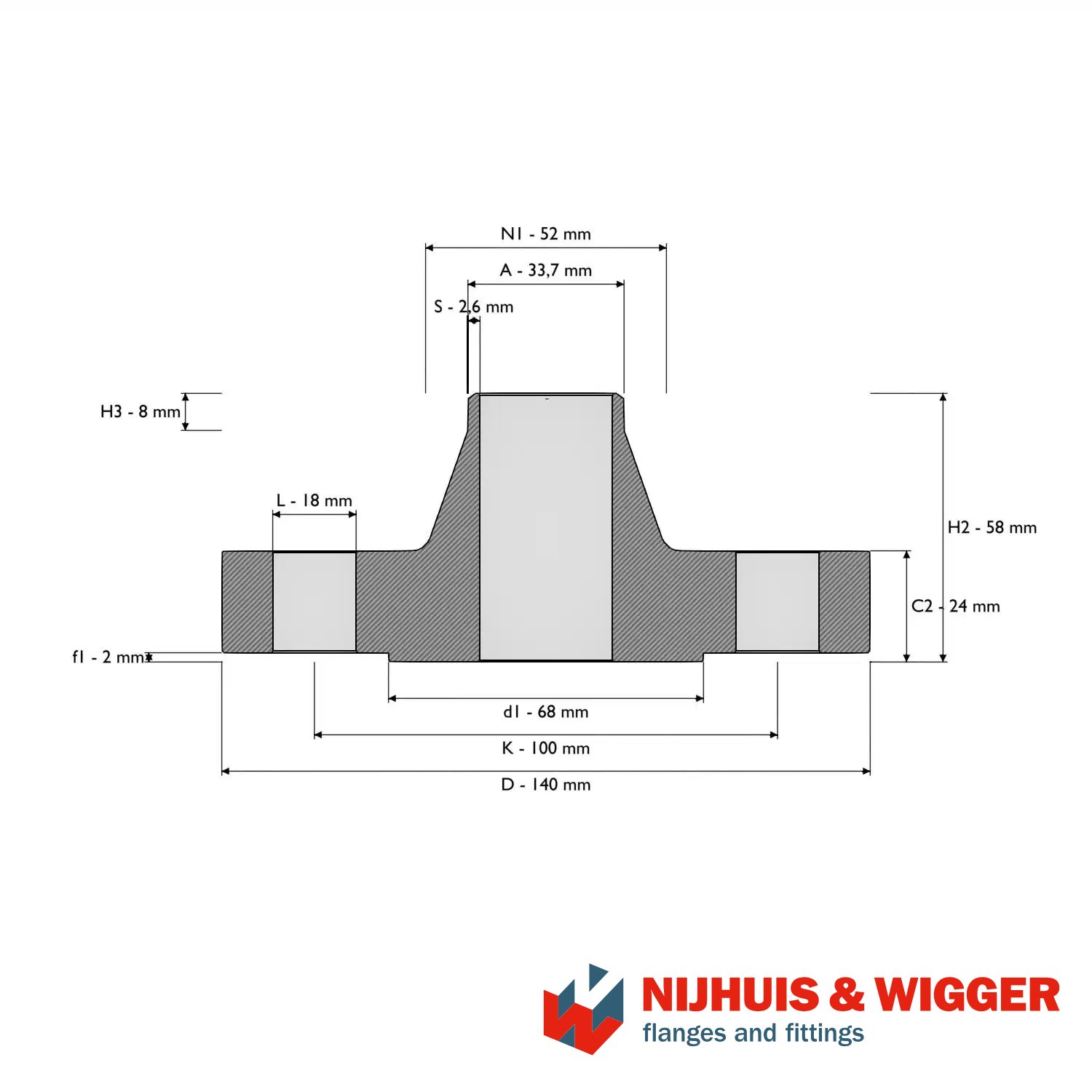

- DN 25
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
140
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
100
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
58
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
33.7
|
|
Onderste buitendiameter hals (N1)
|
52
|
|
Dichtvlakdiameter (d1)
|
68
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.63
|
| Voorlasflens |
32 |
42.4 |
EN 1092-1 |
T:11 |
PN63-100 |
P250GH |

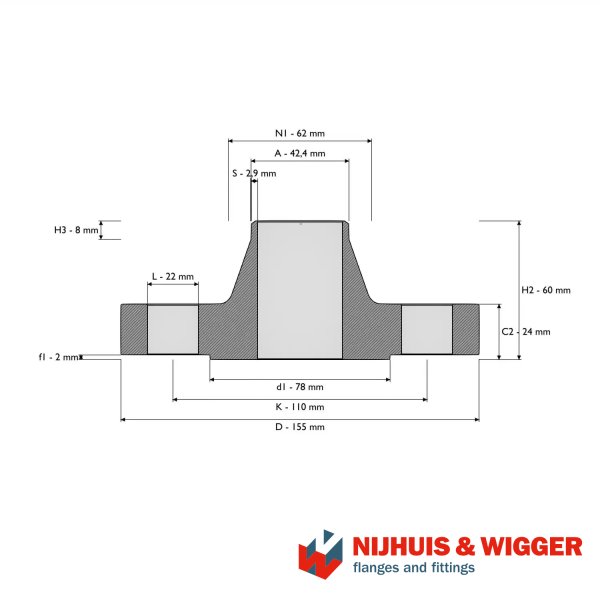

- DN 32
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
155
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
110
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
60
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
42.4
|
|
Onderste buitendiameter hals (N1)
|
62
|
|
Dichtvlakdiameter (d1)
|
78
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.2
|
| Voorlasflens |
40 |
48.3 |
EN 1092-1 |
T:11 |
PN63-100 |
P250GH |

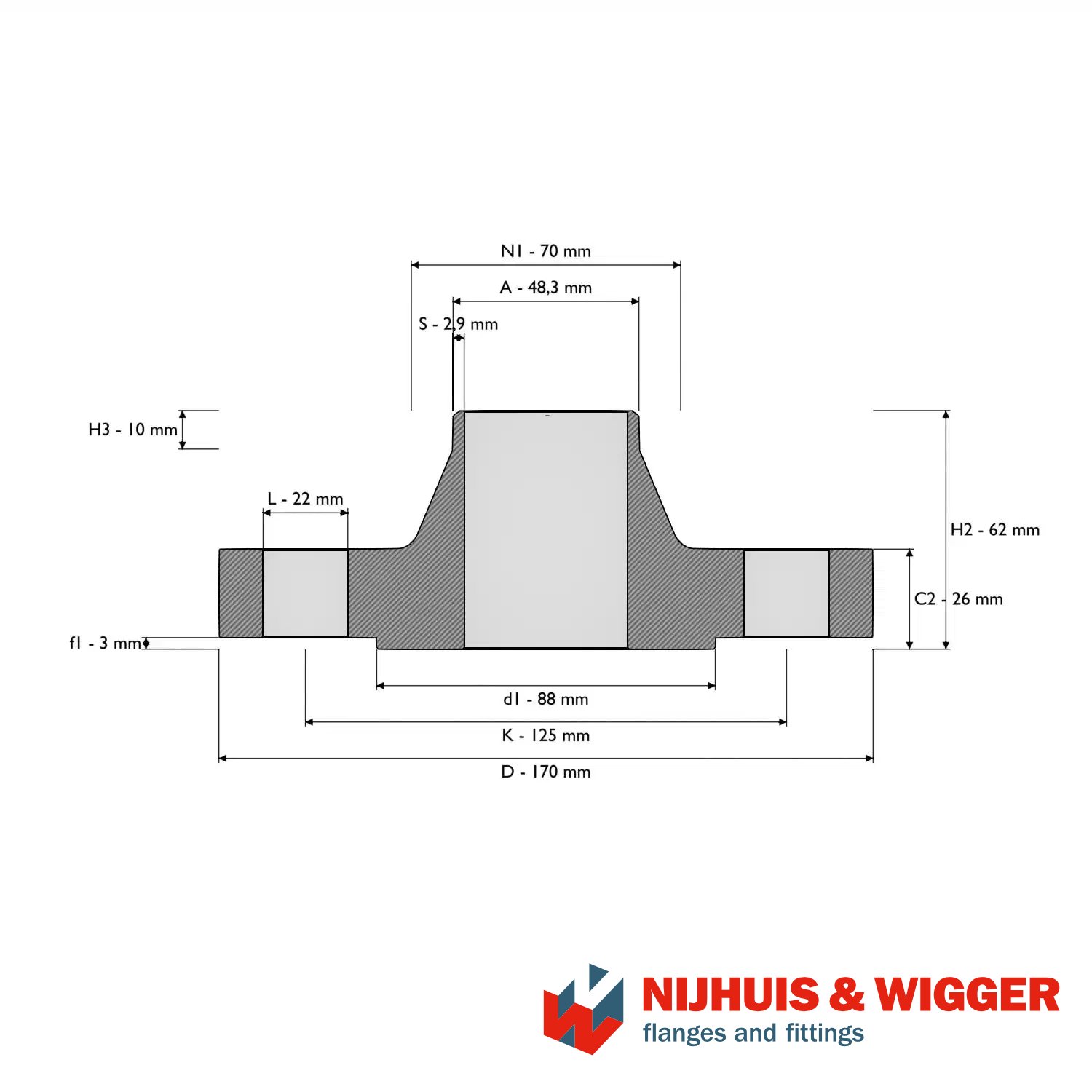

- DN 40
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
170
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
48.3
|
|
Onderste buitendiameter hals (N1)
|
70
|
|
Dichtvlakdiameter (d1)
|
88
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.07
|
| Voorlasflens |
15 |
21.3 |
EN 1092-1 |
T:11 |
PN63-100 |
P355QH1 |
- DN 15
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
105
|
|
Laseinddikte (S)
|
2
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
75
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
21.3
|
|
Onderste buitendiameter hals (N1)
|
34
|
|
Dichtvlakdiameter (d1)
|
45
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.2
|
| Voorlasflens |
20 |
26.9 |
EN 1092-1 |
T:11 |
PN63-100 |
P355QH1 |
- DN 20
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
130
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
90
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
48
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
26.9
|
|
Onderste buitendiameter hals (N1)
|
42
|
|
Dichtvlakdiameter (d1)
|
58
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.02
|
| Voorlasflens |
25 |
33.7 |
EN 1092-1 |
T:11 |
PN63-100 |
P355QH1 |
- DN 25
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
140
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
100
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
58
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
33.7
|
|
Onderste buitendiameter hals (N1)
|
52
|
|
Dichtvlakdiameter (d1)
|
68
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.63
|
| Voorlasflens |
32 |
42.4 |
EN 1092-1 |
T:11 |
PN63-100 |
P355QH1 |
- DN 32
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
155
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
110
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
60
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
42.4
|
|
Onderste buitendiameter hals (N1)
|
62
|
|
Dichtvlakdiameter (d1)
|
78
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.2
|
| Voorlasflens |
40 |
48.3 |
EN 1092-1 |
T:11 |
PN63-100 |
P355QH1 |
- DN 40
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
170
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
48.3
|
|
Onderste buitendiameter hals (N1)
|
70
|
|
Dichtvlakdiameter (d1)
|
88
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.07
|
| Voorlasflens |
15 |
21.3 |
EN 1092-1 |
T:11 |
PN63-100 |
16Mo3 |
- DN 15
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
105
|
|
Laseinddikte (S)
|
2
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
75
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
21.3
|
|
Onderste buitendiameter hals (N1)
|
34
|
|
Dichtvlakdiameter (d1)
|
45
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.2
|
| Voorlasflens |
20 |
26.9 |
EN 1092-1 |
T:11 |
PN63-100 |
16Mo3 |
- DN 20
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
130
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
90
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
48
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
26.9
|
|
Onderste buitendiameter hals (N1)
|
42
|
|
Dichtvlakdiameter (d1)
|
58
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.02
|
| Voorlasflens |
25 |
33.7 |
EN 1092-1 |
T:11 |
PN63-100 |
16Mo3 |
- DN 25
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
140
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
100
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
58
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
33.7
|
|
Onderste buitendiameter hals (N1)
|
52
|
|
Dichtvlakdiameter (d1)
|
68
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.63
|
| Voorlasflens |
32 |
42.4 |
EN 1092-1 |
T:11 |
PN63-100 |
16Mo3 |
- DN 32
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
155
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
110
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
60
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
42.4
|
|
Onderste buitendiameter hals (N1)
|
62
|
|
Dichtvlakdiameter (d1)
|
78
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.2
|
| Voorlasflens |
40 |
48.3 |
EN 1092-1 |
T:11 |
PN63-100 |
16Mo3 |
- DN 40
- Norm EN 1092-1
- Type T:11
- Facing type B2
- Nominal pressure PN63-100
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
170
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
26
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
48.3
|
|
Onderste buitendiameter hals (N1)
|
70
|
|
Dichtvlakdiameter (d1)
|
88
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.07
|
