| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |
| Voorlasflens |
15 |
21.3 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |
- DN 15
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
80
|
|
Laseinddikte (S)
|
2
|
|
Dikte 2 (C2)
|
12
|
|
Boutcirkeldiameter (K)
|
55
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
11
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
30
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
21.3
|
|
Onderste buitendiameter hals (N1)
|
30
|
|
Dichtvlakdiameter (d1)
|
40
|
|
Dichtvlakhoogte (f1)
|
2
|
- weight 0.408 kg
|
| Voorlasflens |
20 |
26.9 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

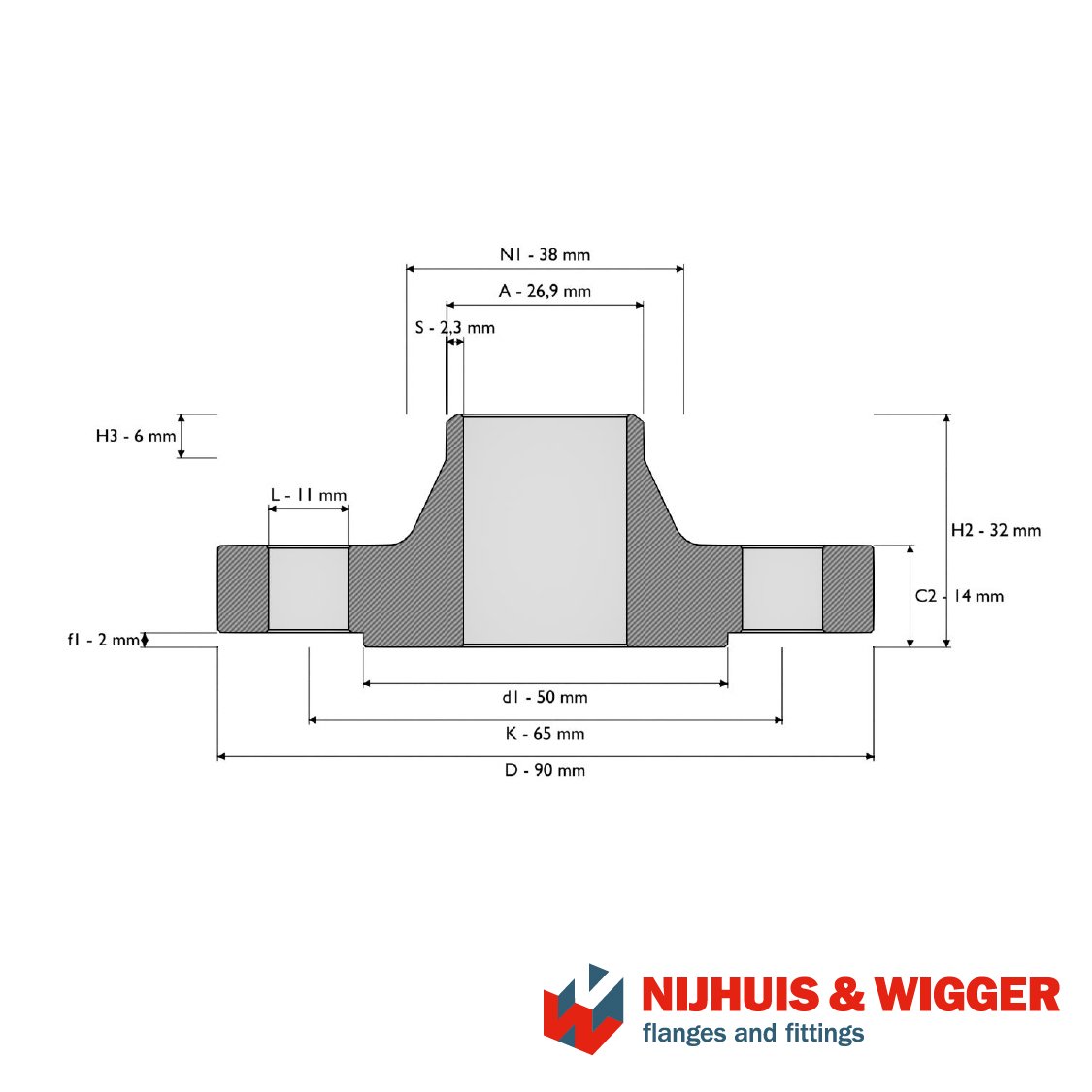

- DN 20
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
90
|
|
Laseinddikte (S)
|
2.3
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
65
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
11
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
32
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
26.9
|
|
Onderste buitendiameter hals (N1)
|
38
|
|
Dichtvlakdiameter (d1)
|
50
|
|
Dichtvlakhoogte (f1)
|
2
|
- weight 0.621
|
| Voorlasflens |
25 |
33.7 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

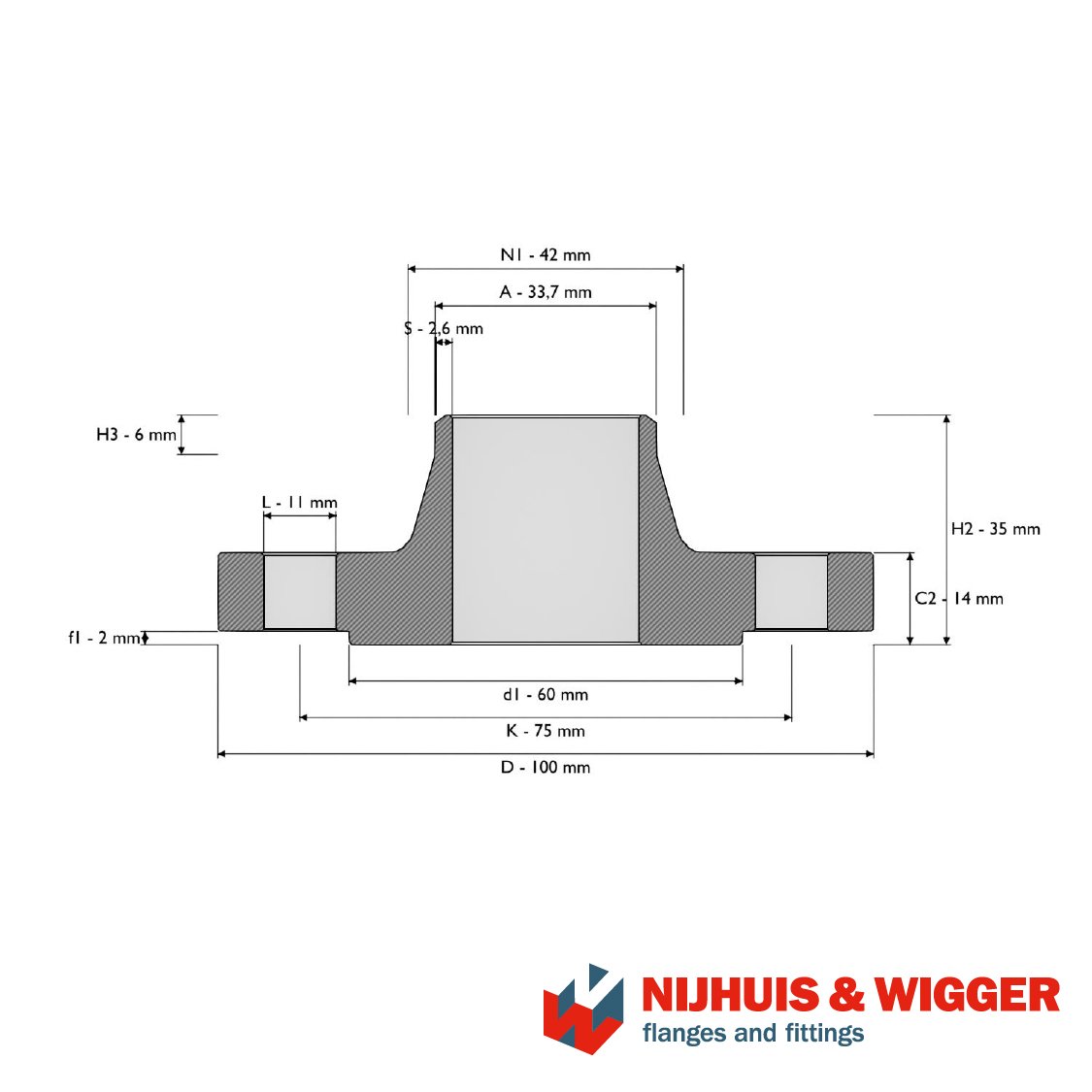

- DN 25
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
100
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
75
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
11
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
35
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
33.7
|
|
Onderste buitendiameter hals (N1)
|
42
|
|
Dichtvlakdiameter (d1)
|
60
|
|
Dichtvlakhoogte (f1)
|
2
|
- weight 0.762
|
| Voorlasflens |
32 |
42.4 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

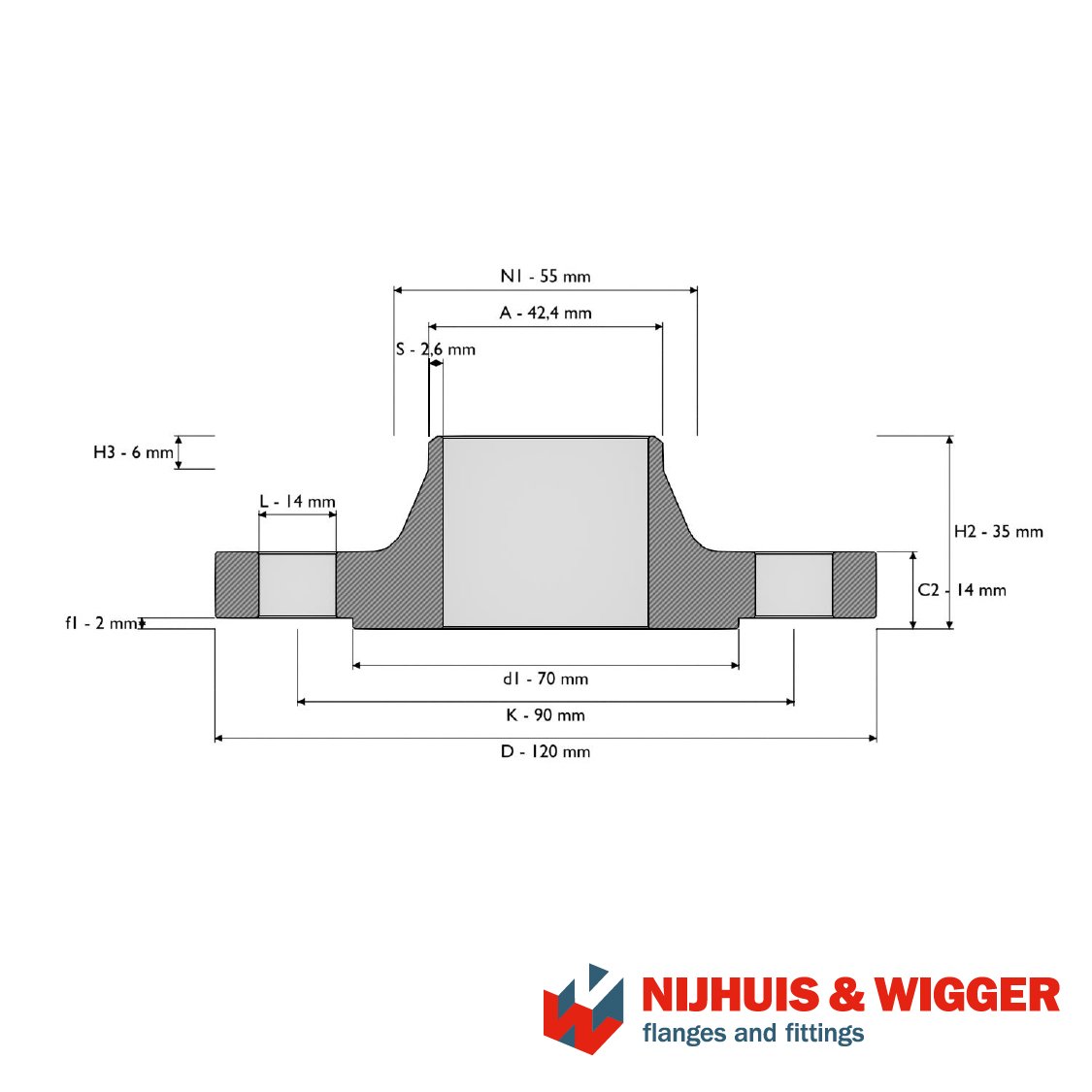

- DN 32
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
120
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
90
|
|
Hoekradius (R1)
|
4
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
35
|
|
Hoogte 3 (H3)
|
6
|
|
Buitendiameter laseind (A)
|
38
|
|
Onderste buitendiameter hals (N1)
|
50
|
|
Dichtvlakdiameter (d1)
|
70
|
|
Dichtvlakhoogte (f1)
|
2
|
- weight 1.05
|
| Voorlasflens |
40 |
48.3 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |
- DN 40
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
130
|
|
Laseinddikte (S)
|
2.6
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
100
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
38
|
|
Hoogte 3 (H3)
|
7
|
|
Buitendiameter laseind (A)
|
44.5
|
|
Onderste buitendiameter hals (N1)
|
58
|
|
Dichtvlakdiameter (d1)
|
80
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.18
|
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

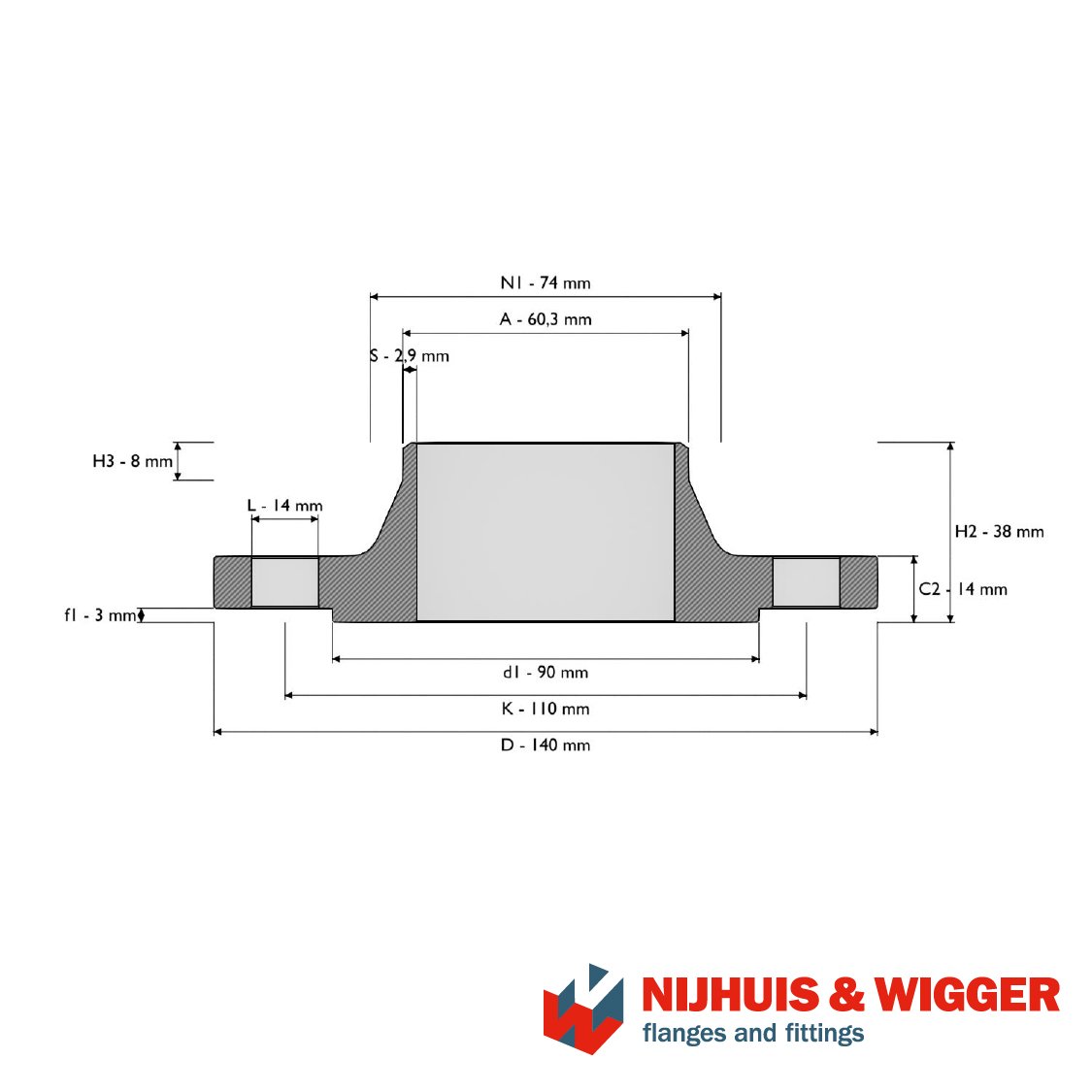

- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
140
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
110
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
38
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
57
|
|
Onderste buitendiameter hals (N1)
|
70
|
|
Dichtvlakdiameter (d1)
|
90
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.34
|
| Voorlasflens |
65 |
76.1 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |
- DN 65
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
160
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
14
|
|
Boutcirkeldiameter (K)
|
130
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
38
|
|
Hoogte 3 (H3)
|
9
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
88
|
|
Dichtvlakdiameter (d1)
|
110
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 1.77
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

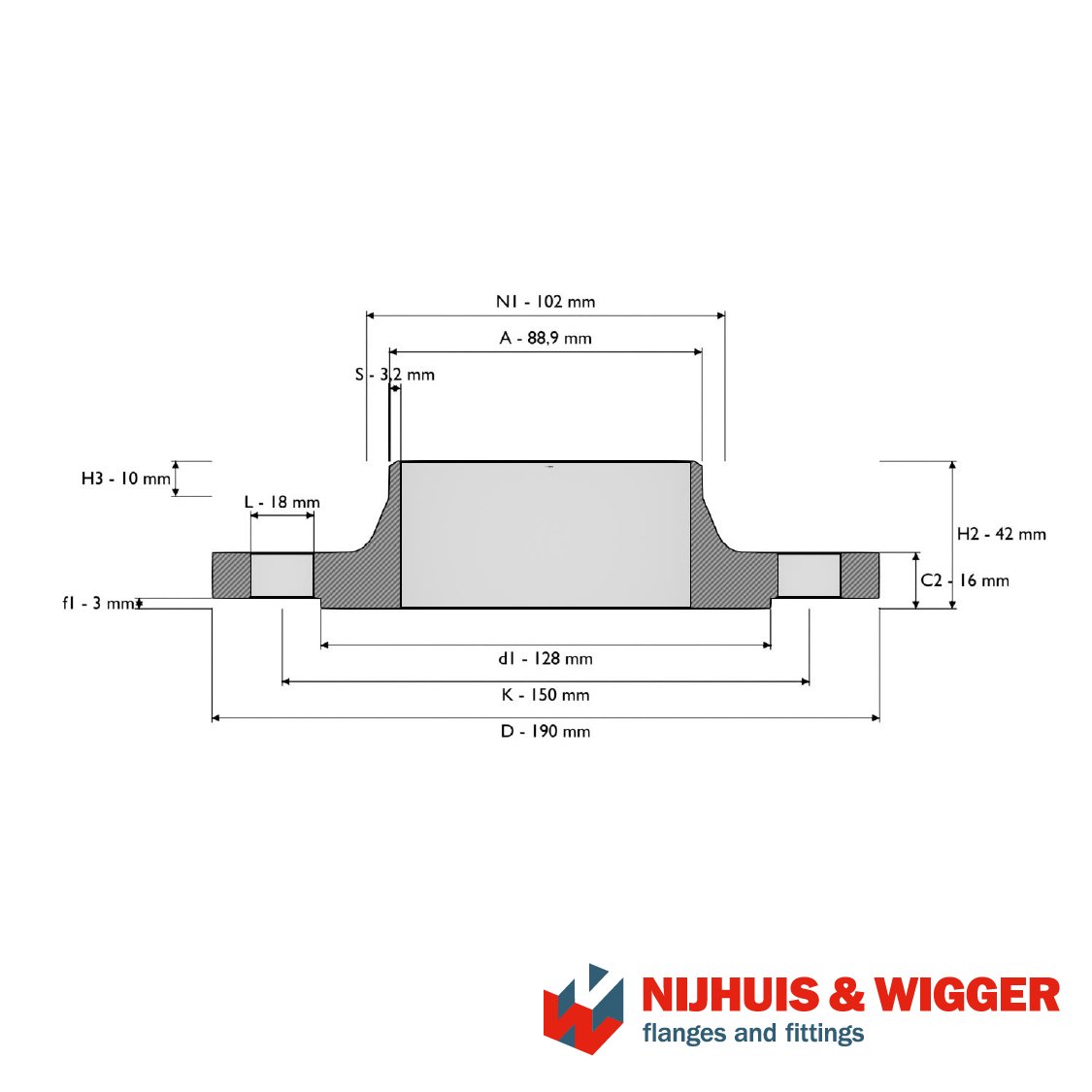

- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
190
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
16
|
|
Boutcirkeldiameter (K)
|
150
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
42
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
102
|
|
Dichtvlakdiameter (d1)
|
128
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.88
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

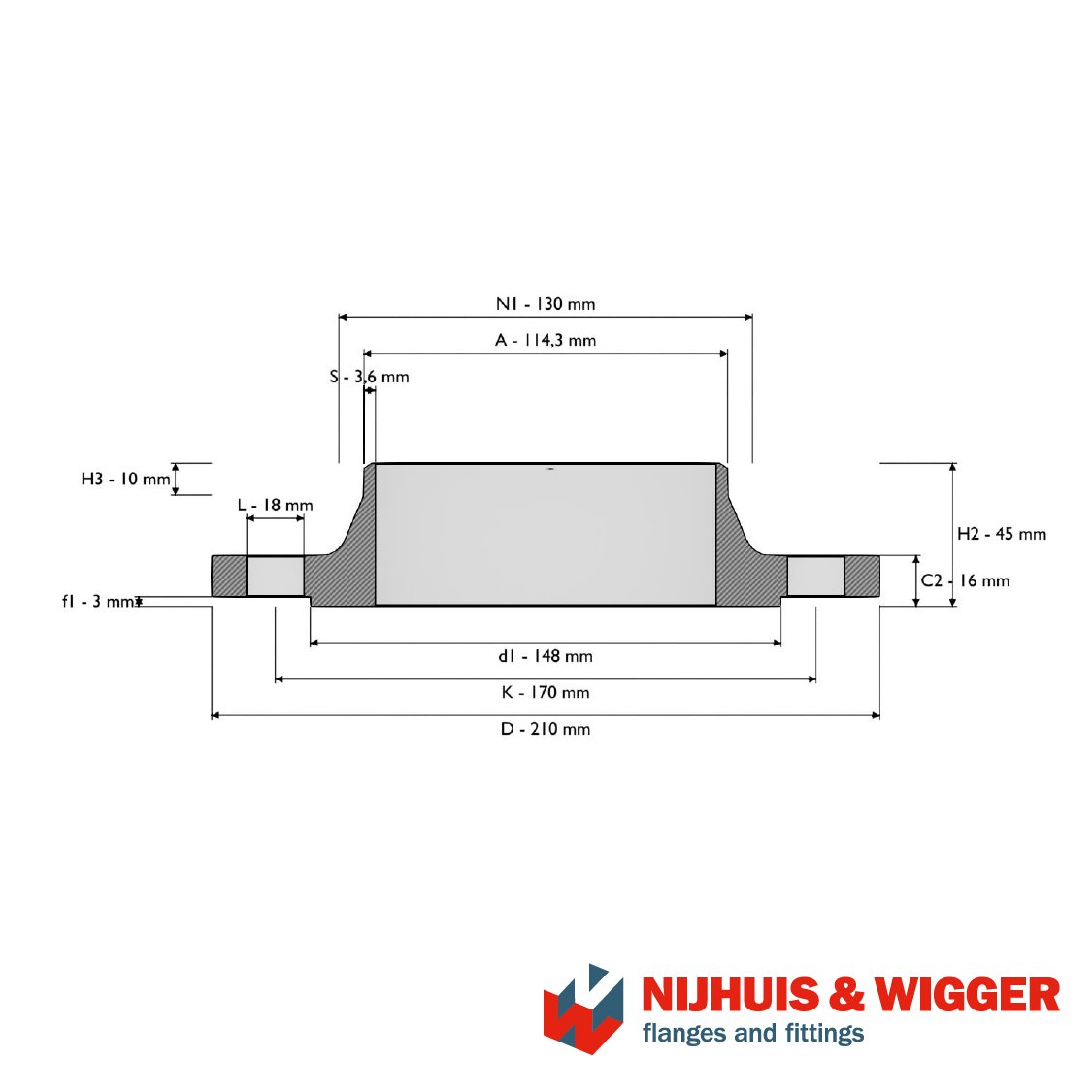

- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
210
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
16
|
|
Boutcirkeldiameter (K)
|
170
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
130
|
|
Dichtvlakdiameter (d1)
|
148
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.41
|
| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

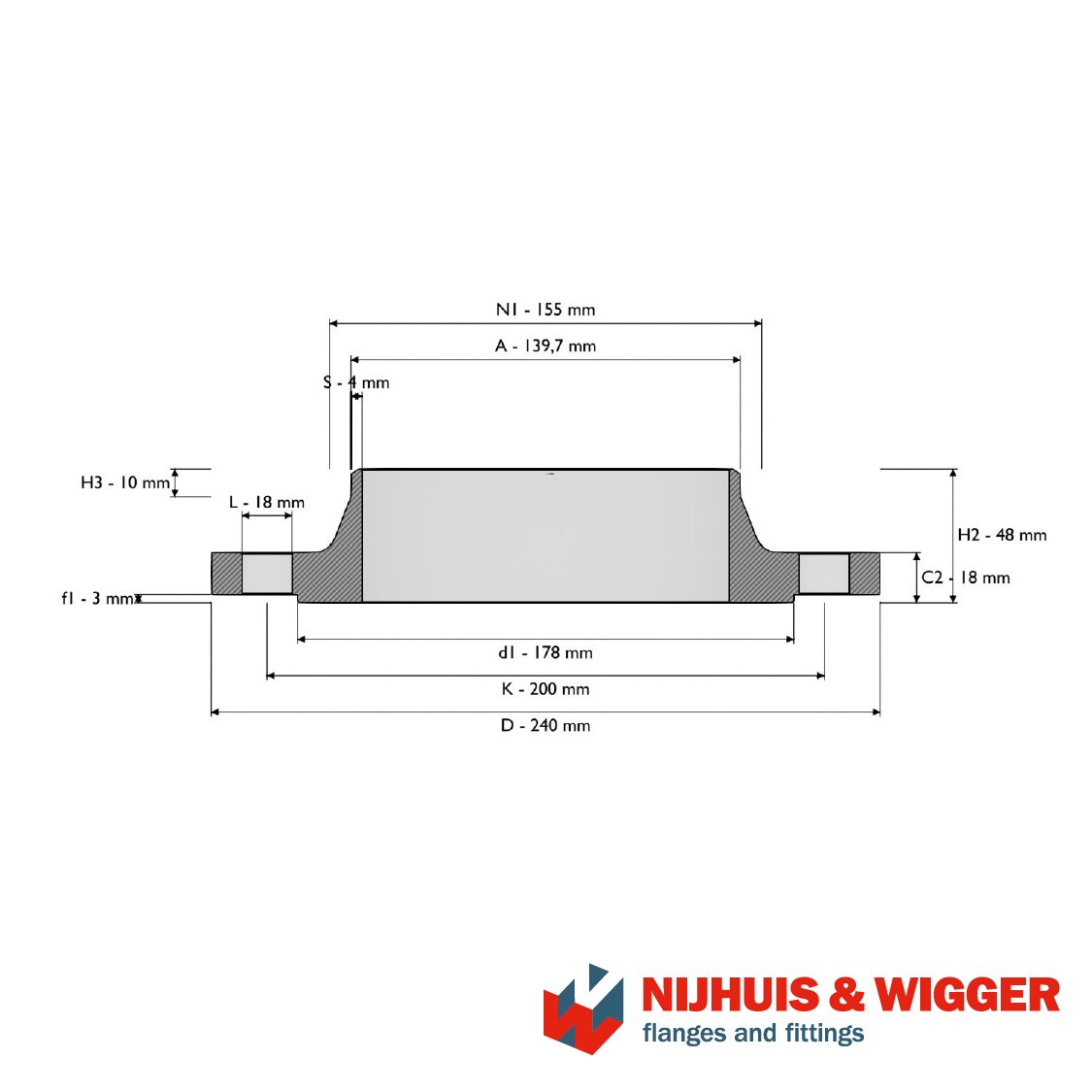

- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
240
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
200
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
48
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
133
|
|
Onderste buitendiameter hals (N1)
|
148
|
|
Dichtvlakdiameter (d1)
|
178
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.49
|
| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

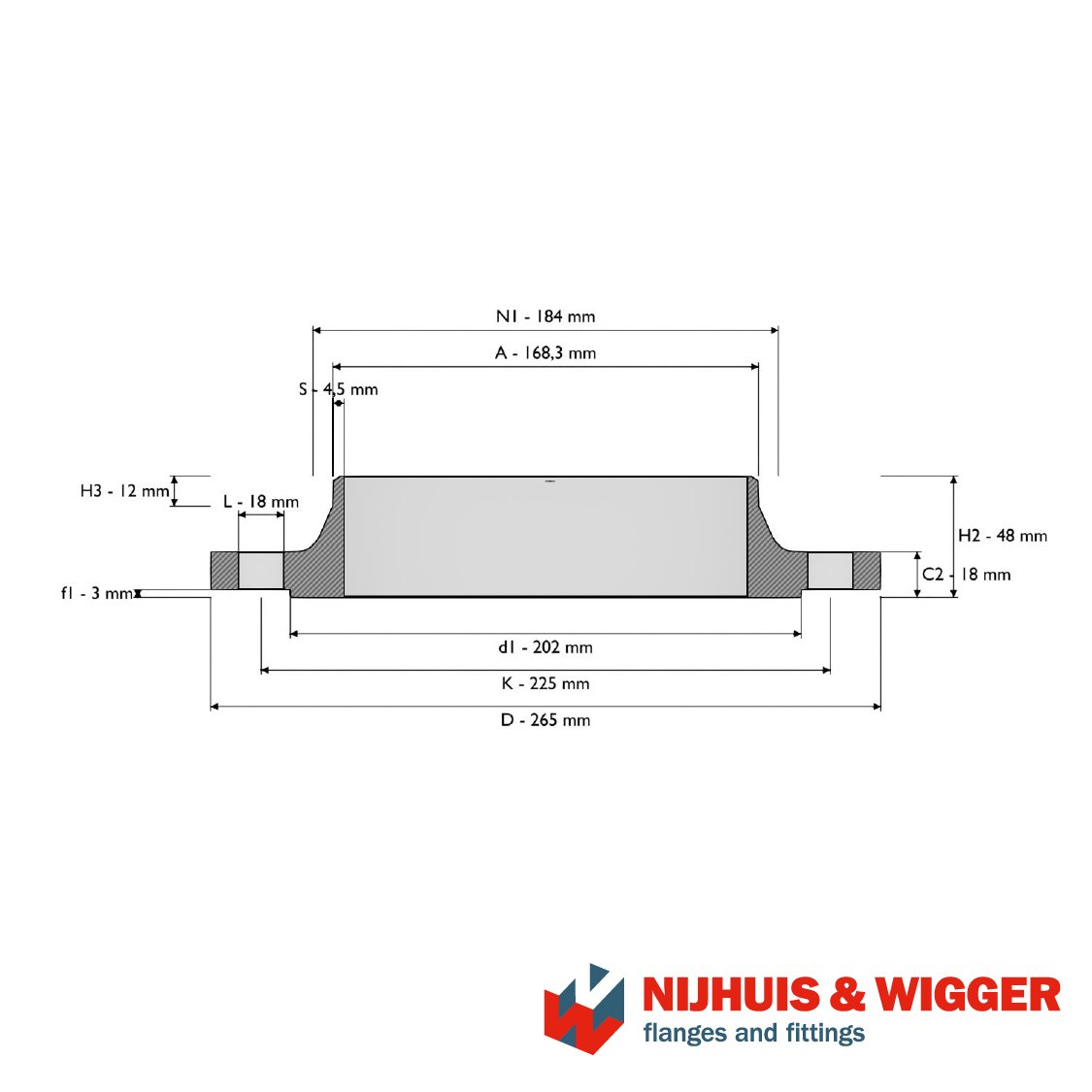

- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
265
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
225
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
48
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
159
|
|
Onderste buitendiameter hals (N1)
|
172
|
|
Dichtvlakdiameter (d1)
|
202
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 5.15
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

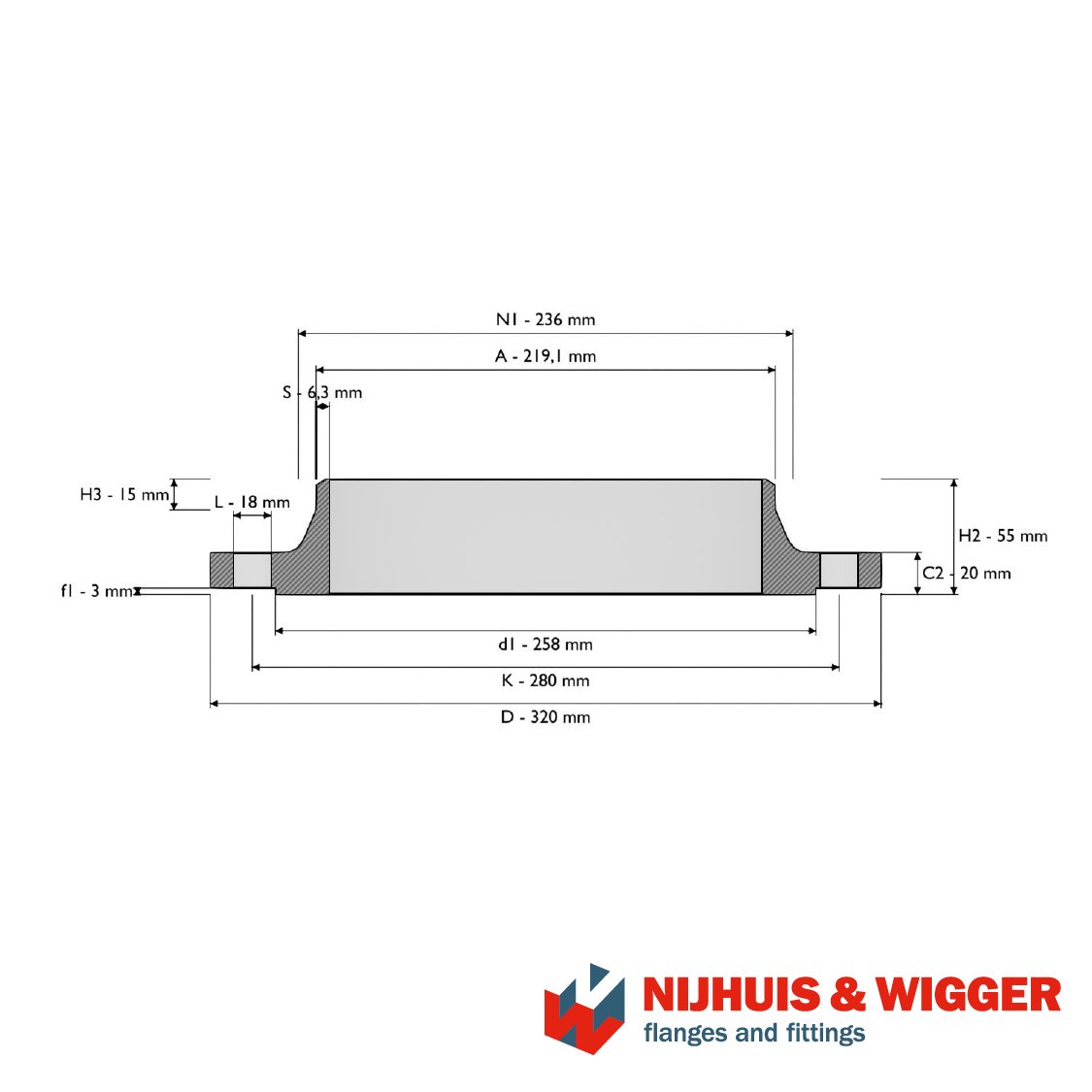

- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
320
|
|
Laseinddikte (S)
|
6.3
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
280
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
55
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
236
|
|
Dichtvlakdiameter (d1)
|
258
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 8.6
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

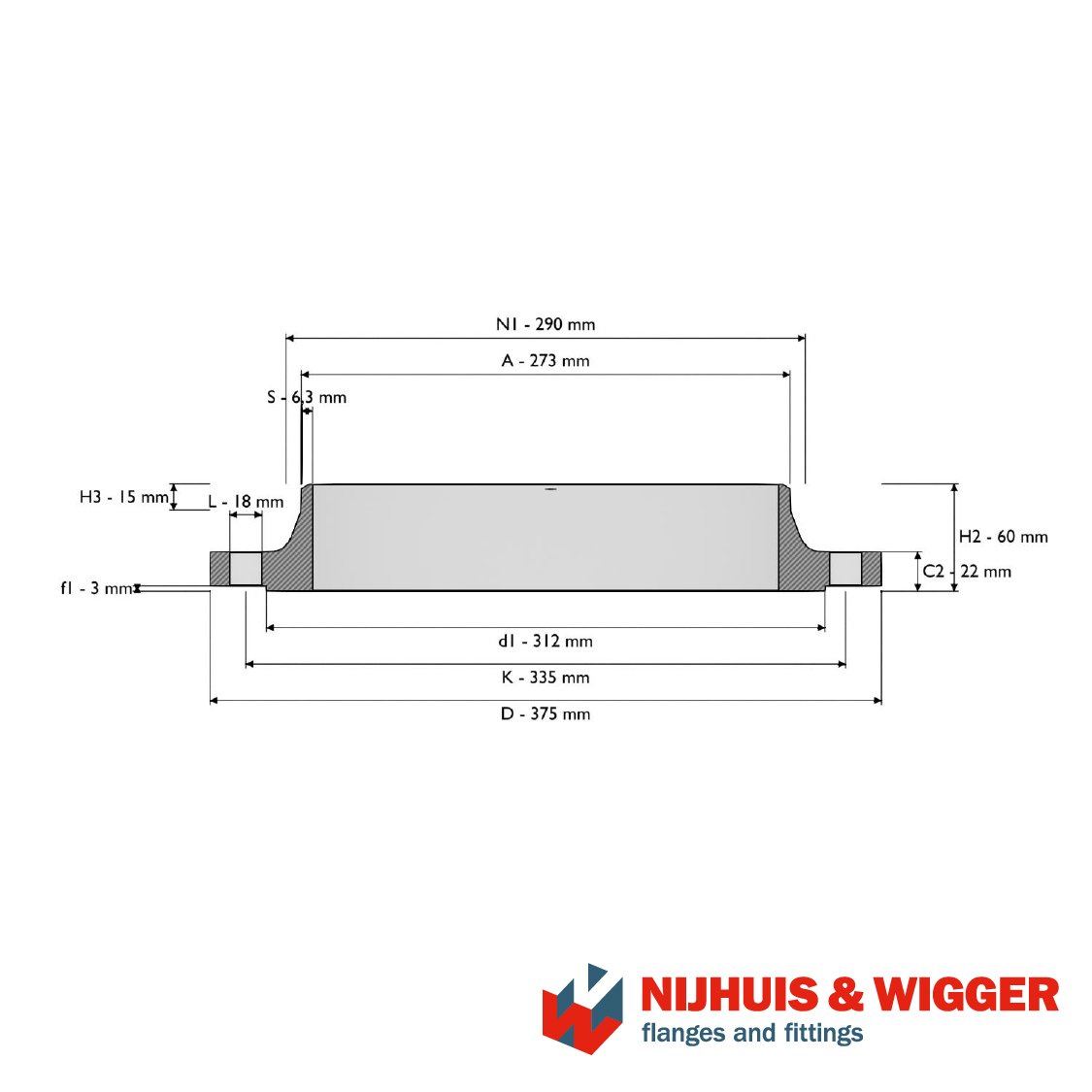

- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
375
|
|
Laseinddikte (S)
|
6.3
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
335
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
60
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
290
|
|
Dichtvlakdiameter (d1)
|
312
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 11.7
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

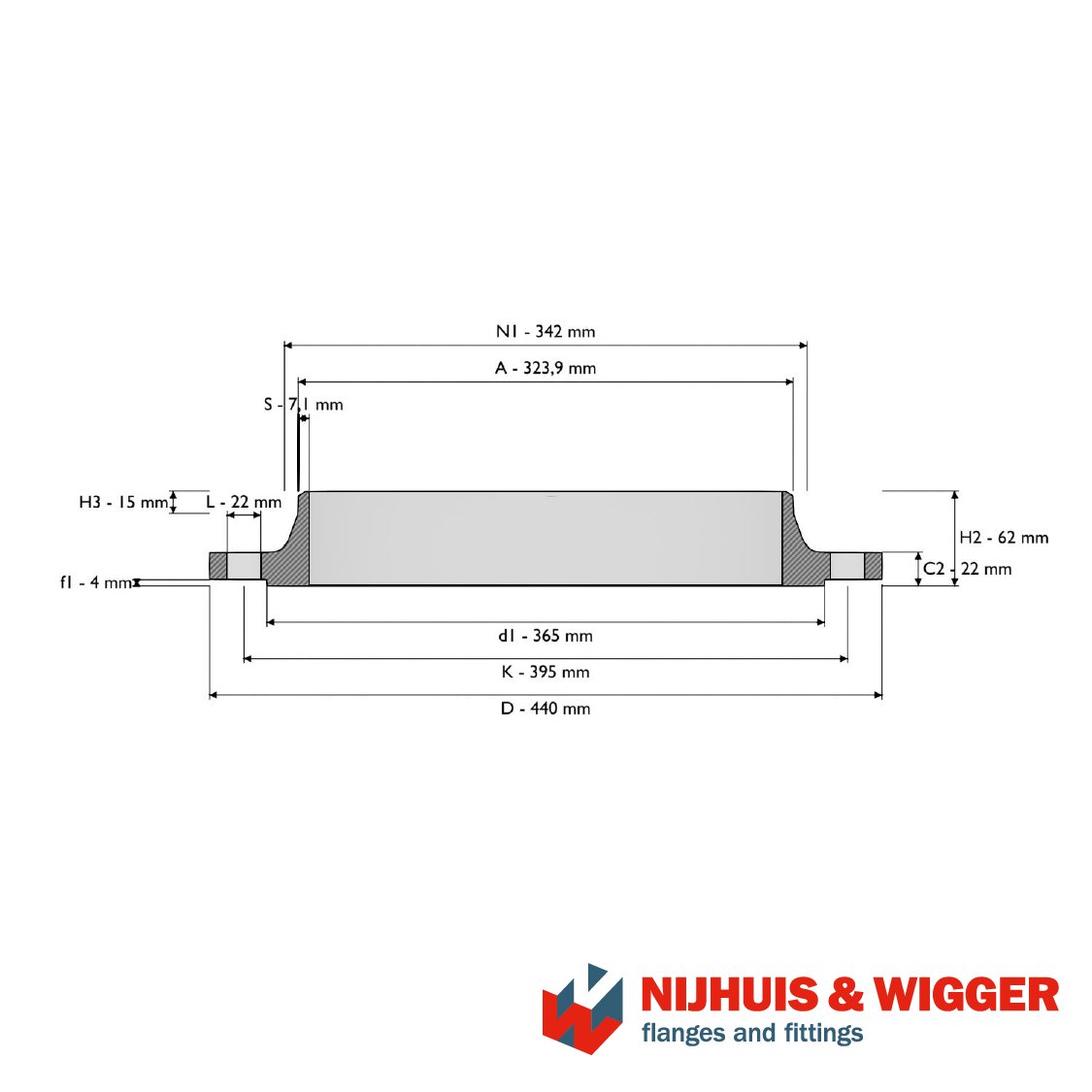

- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
440
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
395
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
342
|
|
Dichtvlakdiameter (d1)
|
365
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 15.3
|
| Voorlasflens |
350 |
355.6 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

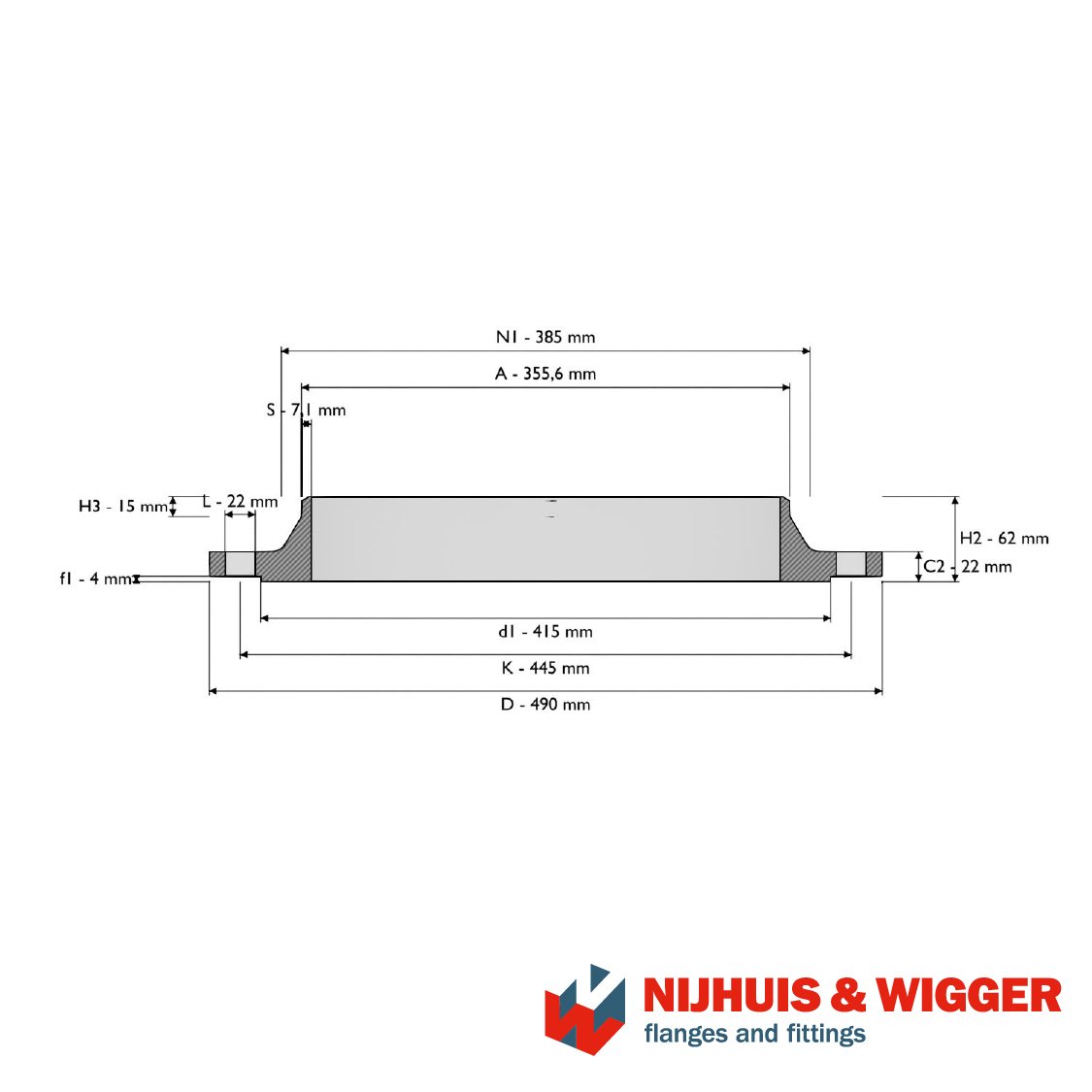

- DN 350
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
490
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
445
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
62
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
355.6
|
|
Onderste buitendiameter hals (N1)
|
385
|
|
Dichtvlakdiameter (d1)
|
415
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 20.3
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

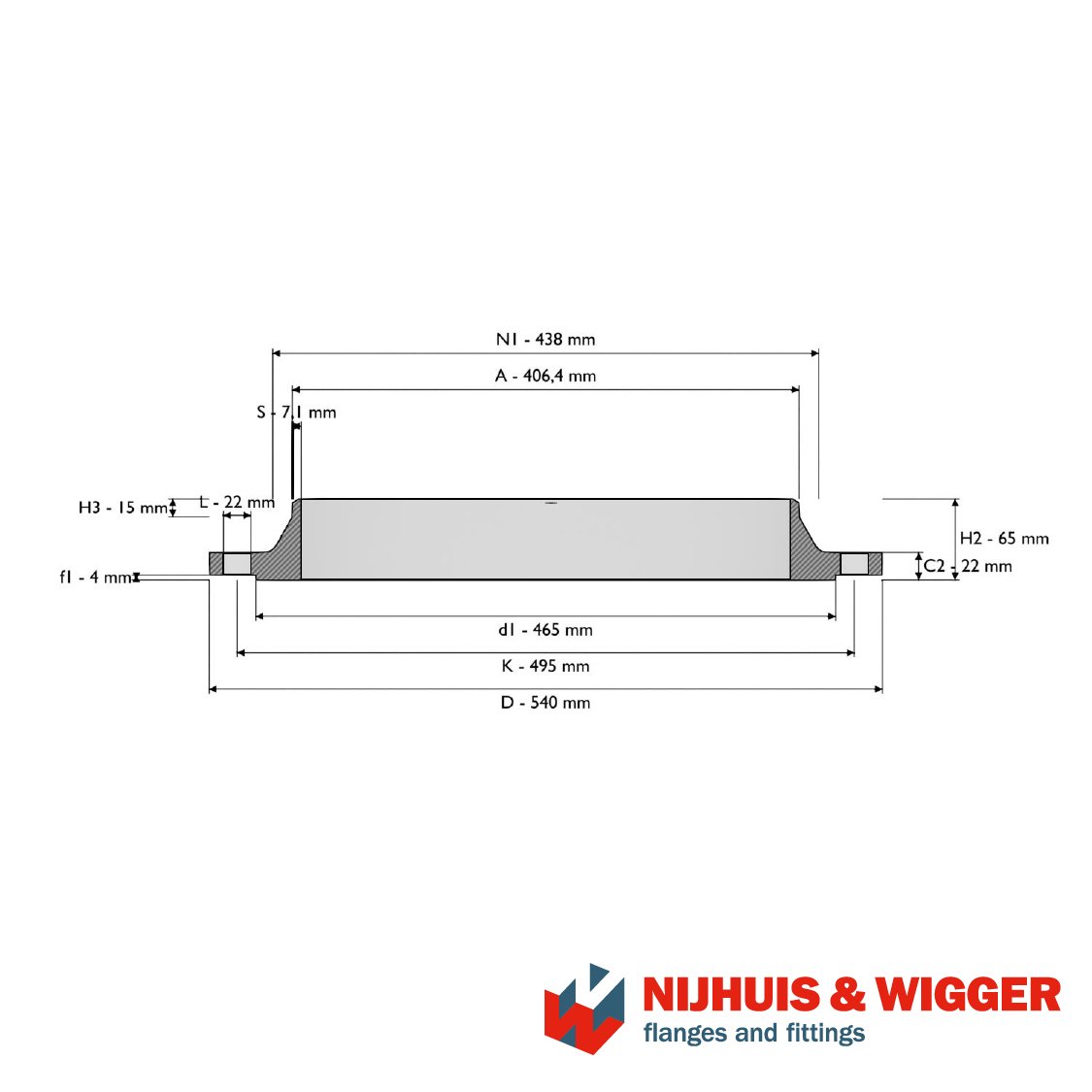

- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
540
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
495
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
65
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
438
|
|
Dichtvlakdiameter (d1)
|
465
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 23.1
|
| Voorlasflens |
450 |
457 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

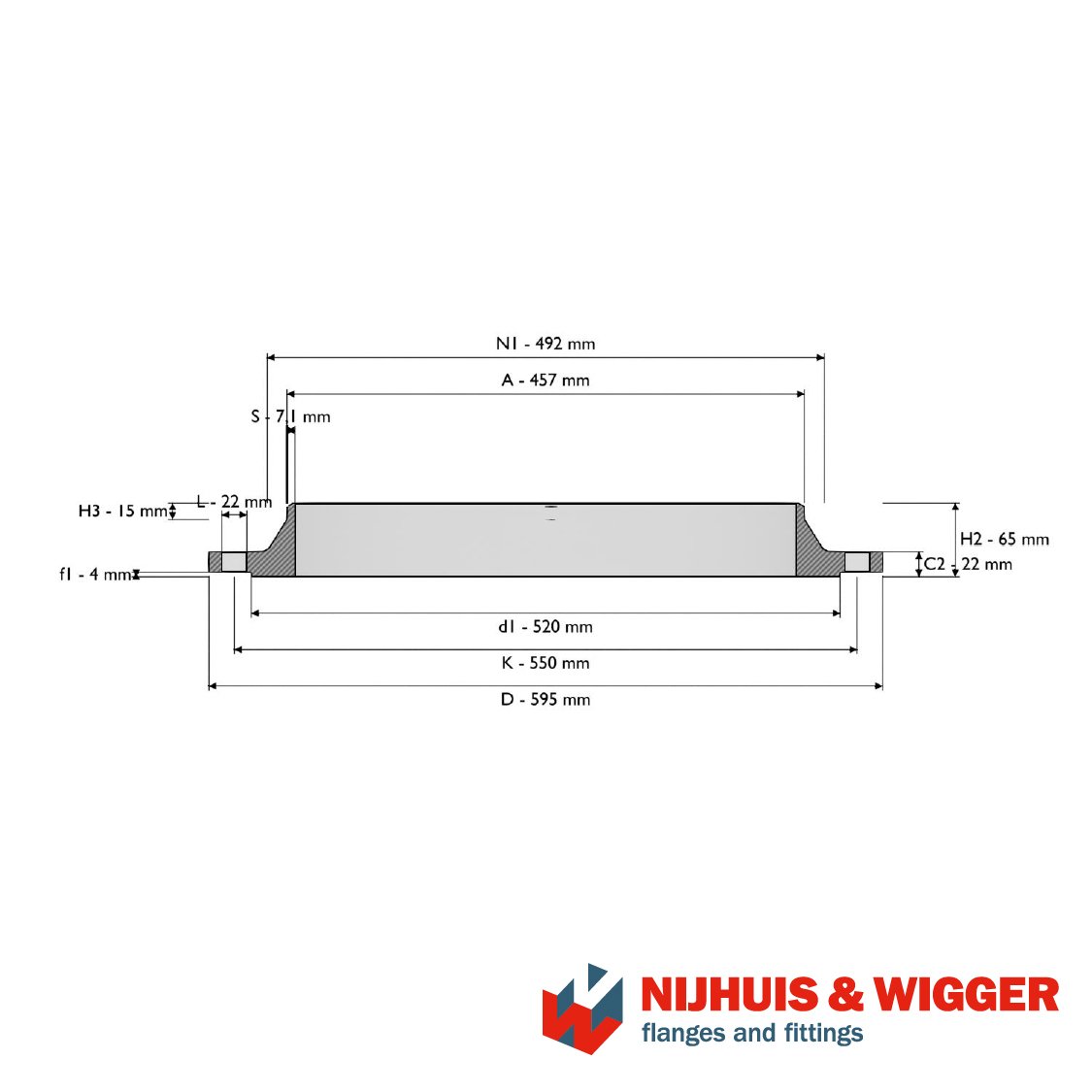

- DN 450
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
595
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
550
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
65
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
457
|
|
Onderste buitendiameter hals (N1)
|
492
|
|
Dichtvlakdiameter (d1)
|
520
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 27
|
| Voorlasflens |
500 |
508 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

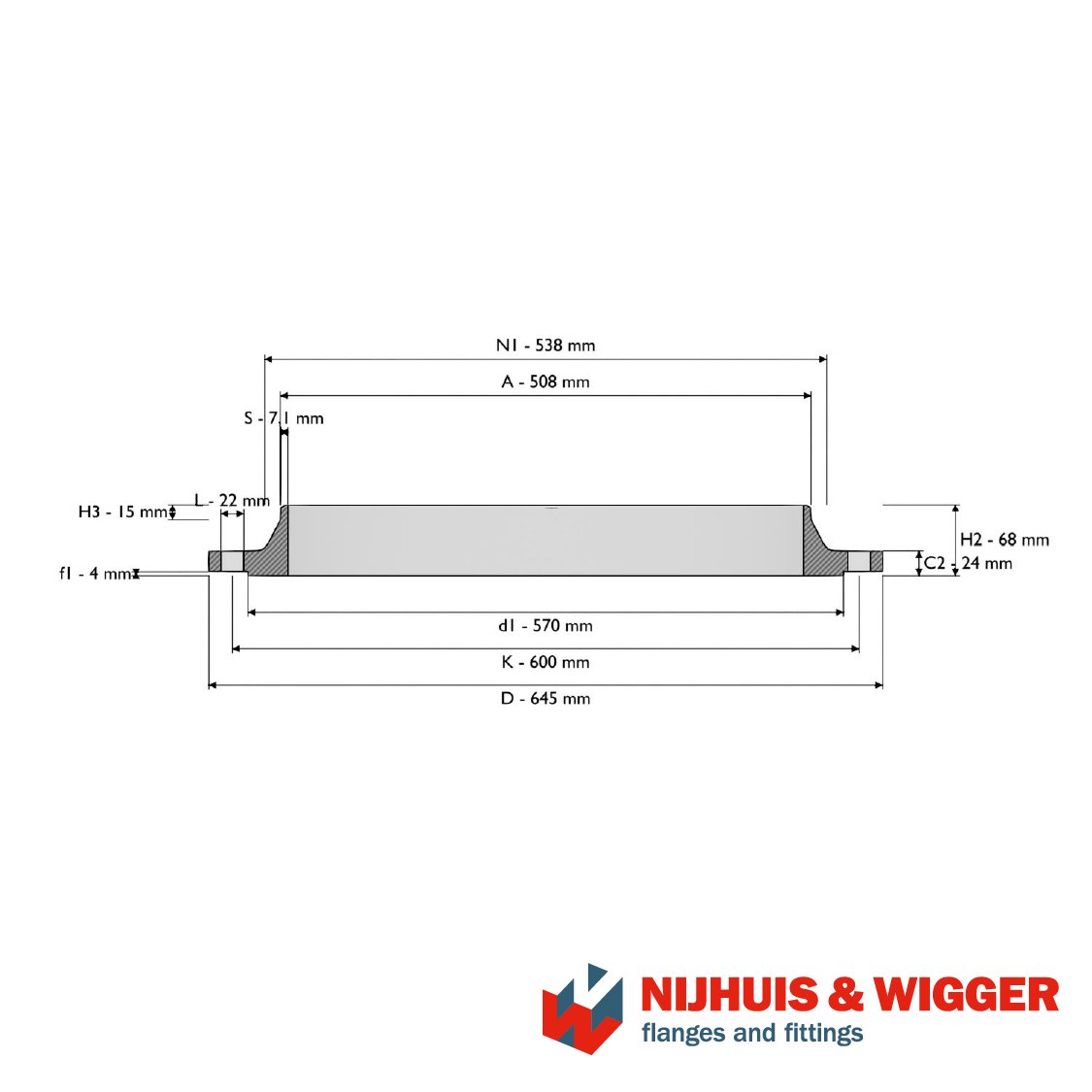

- DN 500
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
645
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
24
|
|
Boutcirkeldiameter (K)
|
600
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
68
|
|
Hoogte 3 (H3)
|
15
|
|
Buitendiameter laseind (A)
|
508
|
|
Onderste buitendiameter hals (N1)
|
538
|
|
Dichtvlakdiameter (d1)
|
570
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 30.8
|
| Voorlasflens |
600 |
610 |
EN 1092-1 |
T:11 |
PN6 |
P250GH |

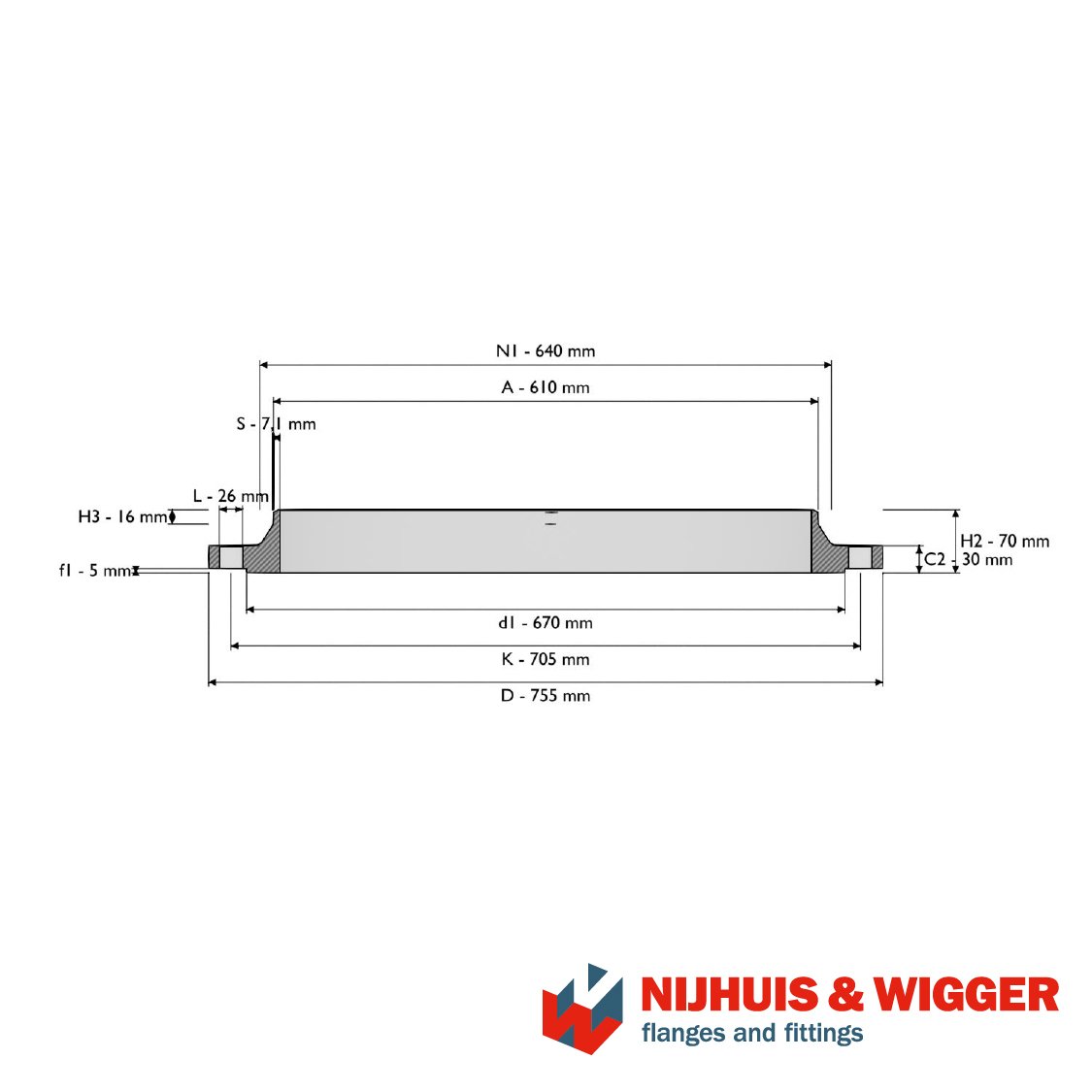

- DN 600
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN6
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
755
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
30
|
|
Boutcirkeldiameter (K)
|
705
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
26
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
70
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
610
|
|
Onderste buitendiameter hals (N1)
|
640
|
|
Dichtvlakdiameter (d1)
|
670
|
|
Dichtvlakhoogte (f1)
|
5
|
- weight 44
|
