| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |

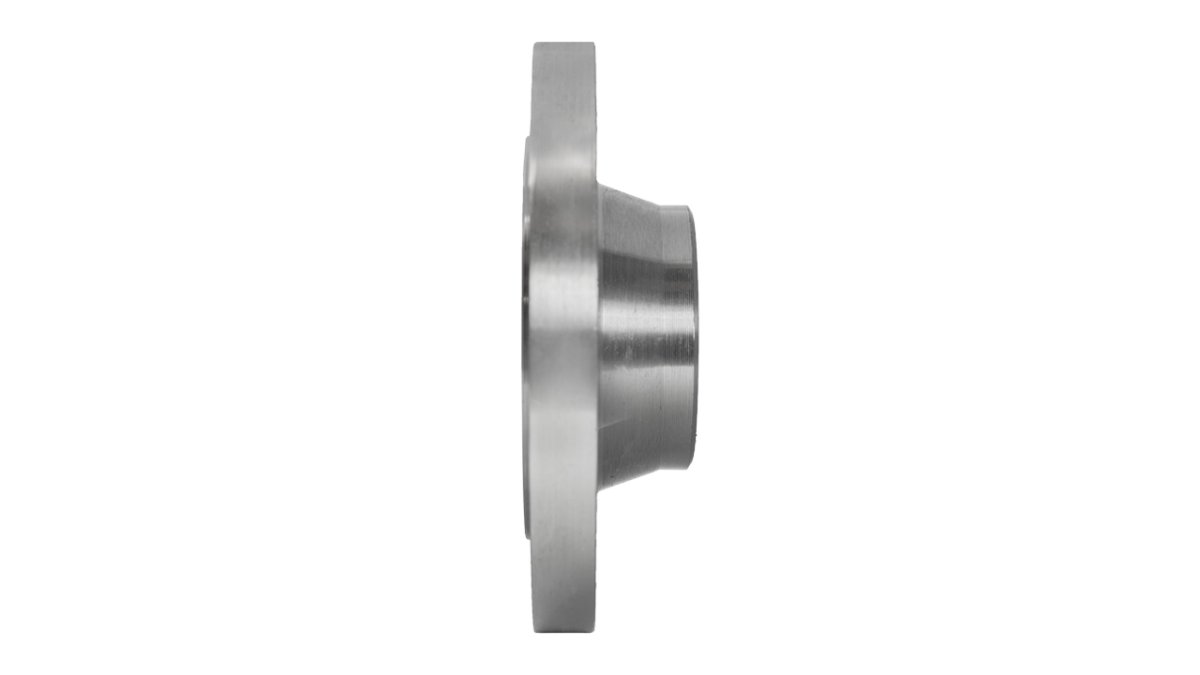

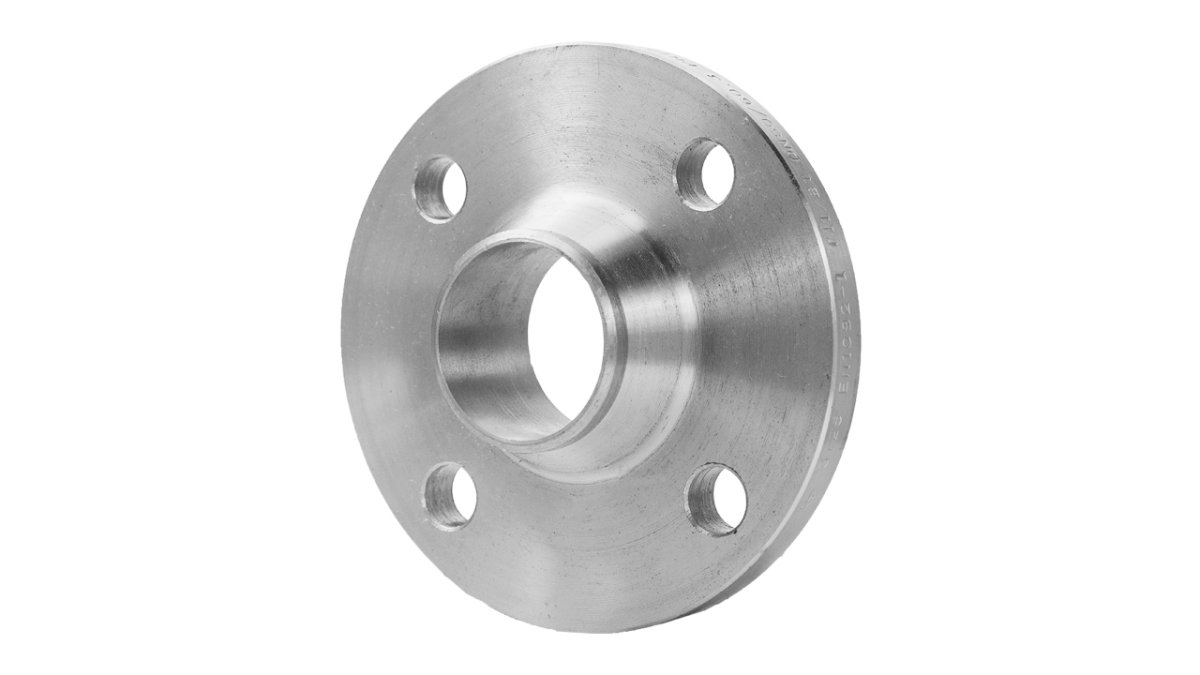

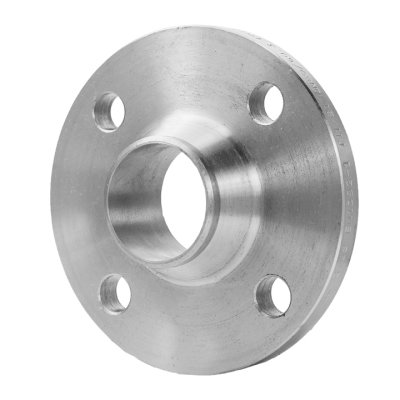

| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
375
|
|
Laseinddikte (S)
|
6.3
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
320
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
244
|
|
Dichtvlakdiameter (d1)
|
285
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |

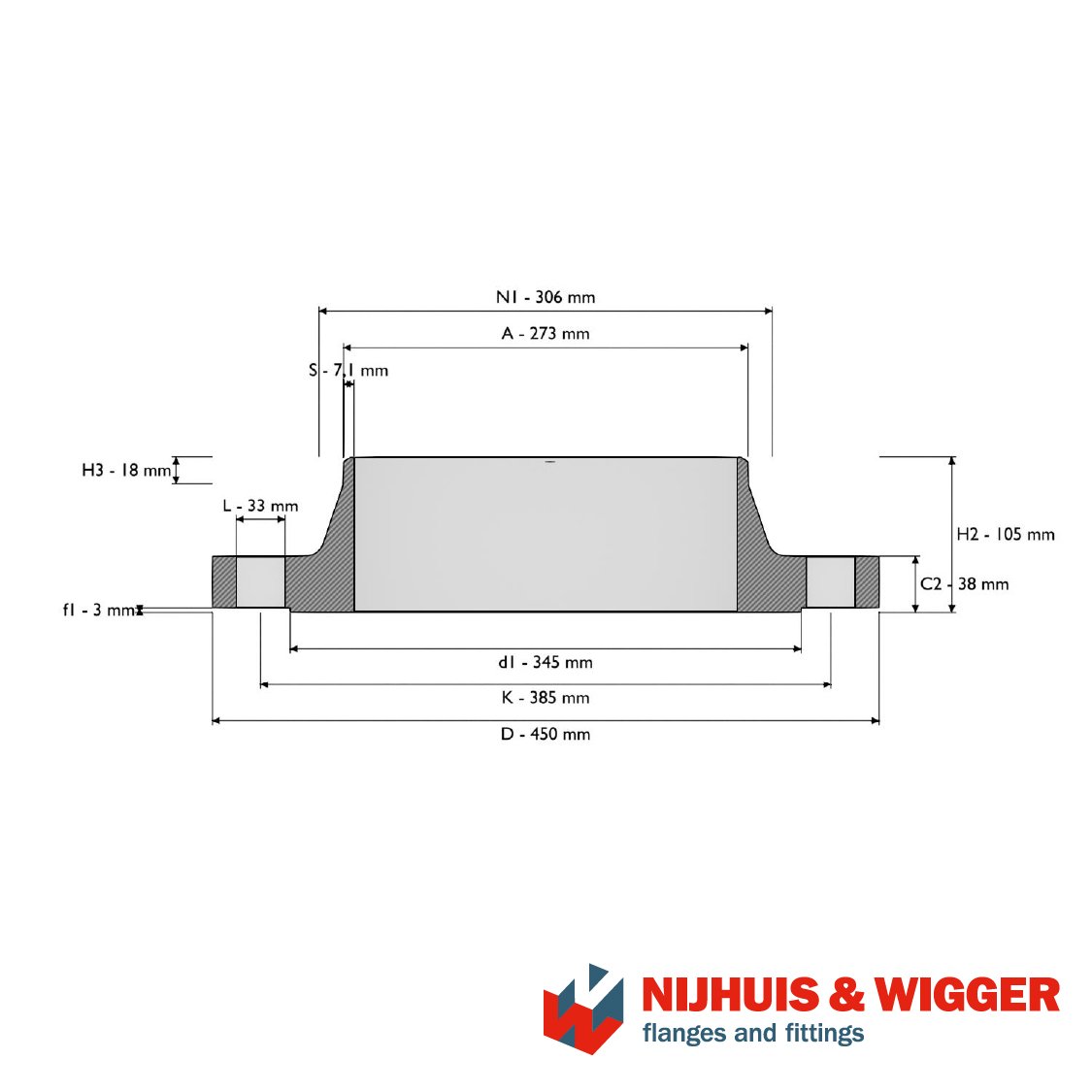

- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
450
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
38
|
|
Boutcirkeldiameter (K)
|
385
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
105
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
306
|
|
Dichtvlakdiameter (d1)
|
345
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 34.2
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
515
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
42
|
|
Boutcirkeldiameter (K)
|
450
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
115
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
362
|
|
Dichtvlakdiameter (d1)
|
410
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 47.6
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |

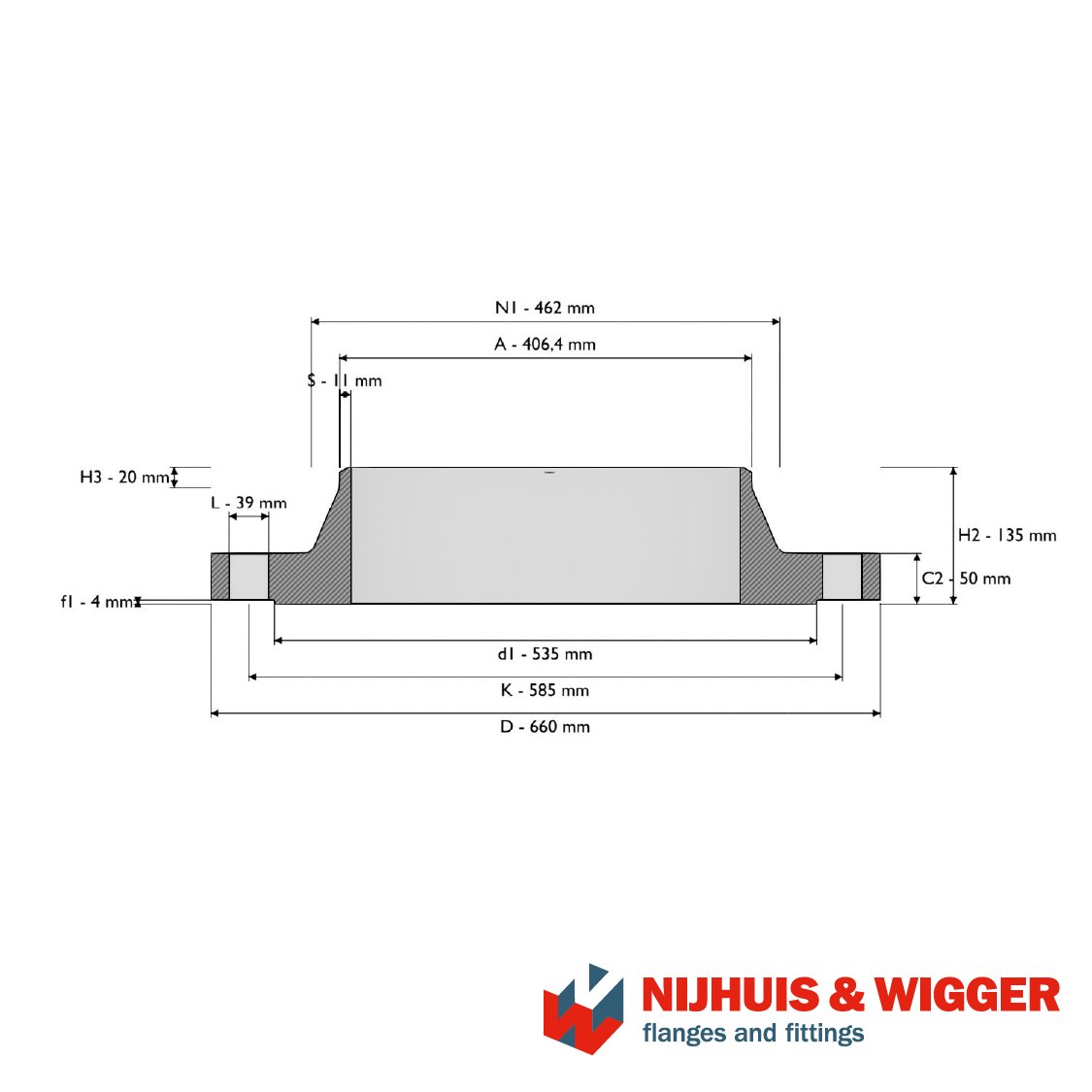

- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
660
|
|
Laseinddikte (S)
|
11
|
|
Dikte 2 (C2)
|
50
|
|
Boutcirkeldiameter (K)
|
585
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
39
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
135
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
462
|
|
Dichtvlakdiameter (d1)
|
535
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 98
|
| Voorlasflens |
450 |
457 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |

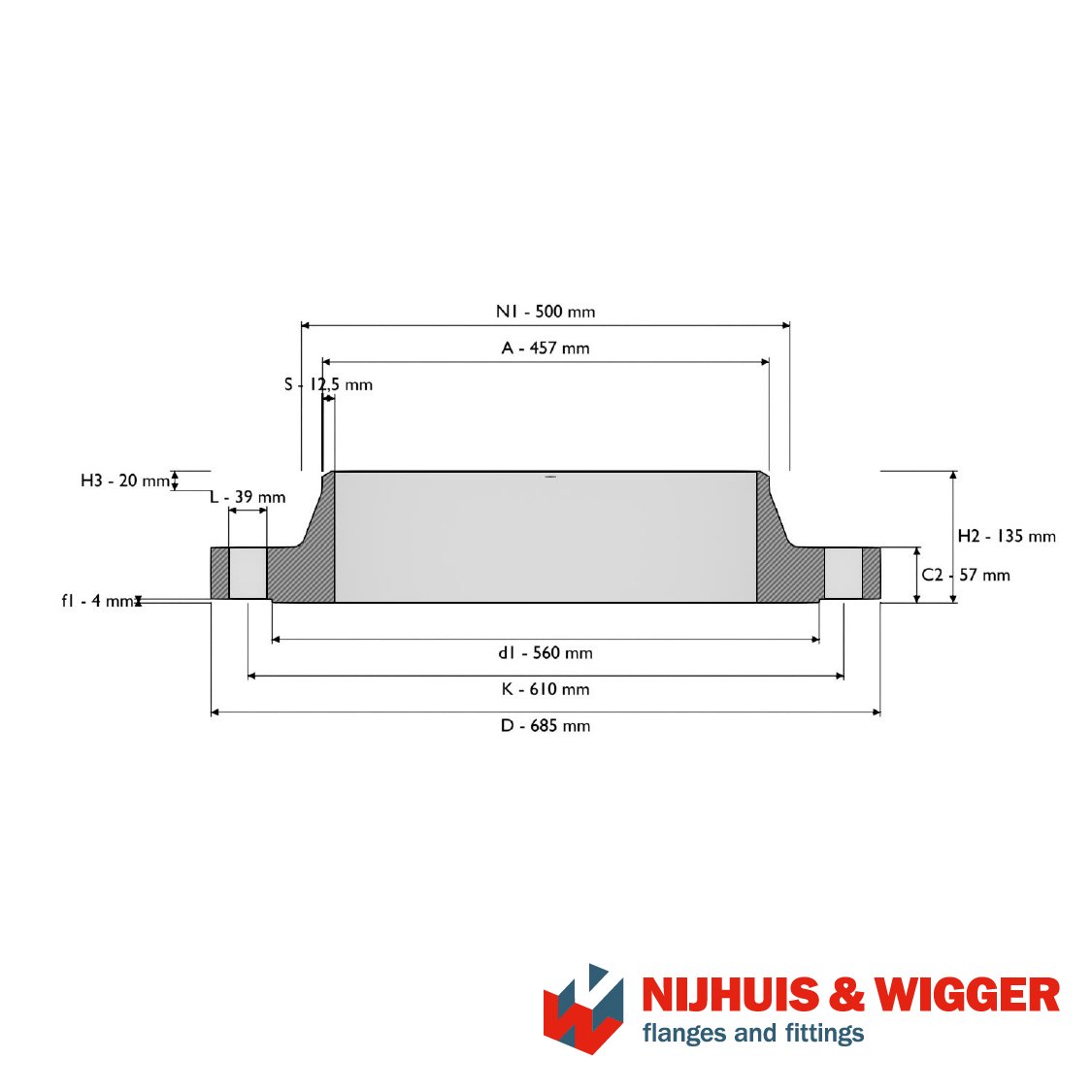

- DN 450
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
685
|
|
Laseinddikte (S)
|
12.5
|
|
Dikte 2 (C2)
|
57
|
|
Boutcirkeldiameter (K)
|
610
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
39
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
135
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
457
|
|
Onderste buitendiameter hals (N1)
|
500
|
|
Dichtvlakdiameter (d1)
|
560
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 105
|
| Voorlasflens |
500 |
508 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |

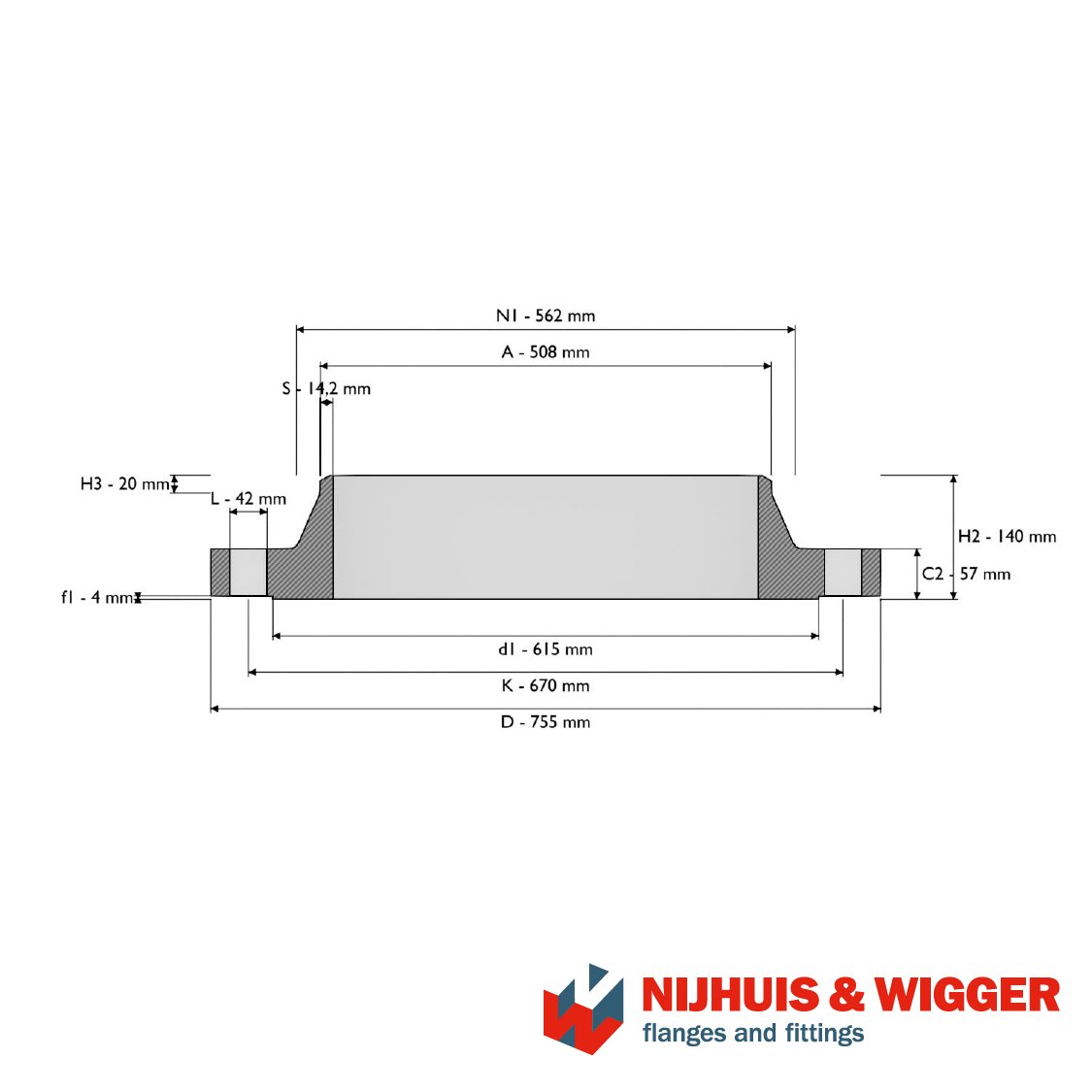

- DN 500
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
755
|
|
Laseinddikte (S)
|
14.2
|
|
Dikte 2 (C2)
|
57
|
|
Boutcirkeldiameter (K)
|
670
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
42
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
140
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
508
|
|
Onderste buitendiameter hals (N1)
|
562
|
|
Dichtvlakdiameter (d1)
|
615
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 130
|
| Voorlasflens |
600 |
610 |
EN 1092-1 |
T:11 |
PN40 |
P250GH |

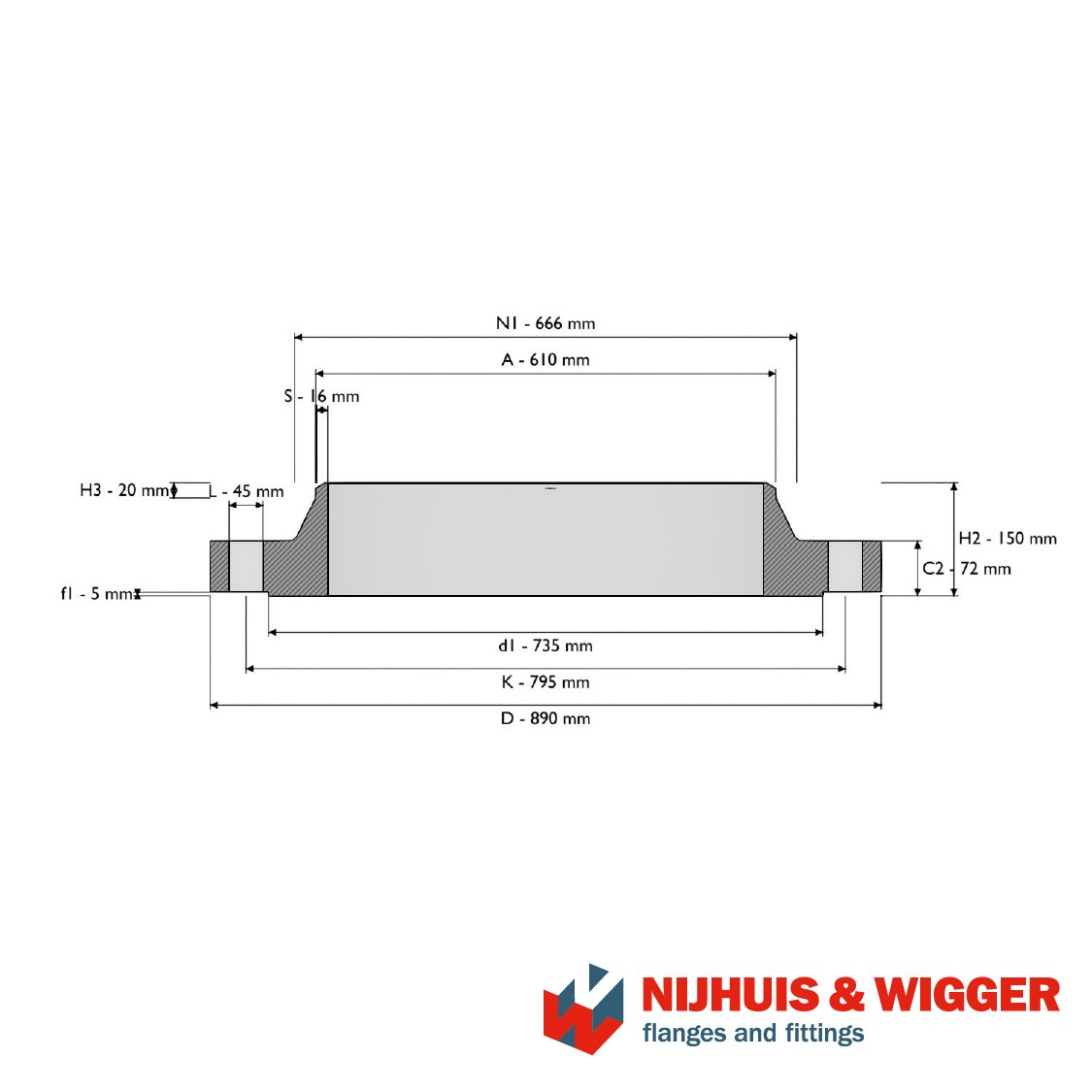

- DN 600
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
890
|
|
Laseinddikte (S)
|
16
|
|
Dikte 2 (C2)
|
72
|
|
Boutcirkeldiameter (K)
|
795
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
45
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
150
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
610
|
|
Onderste buitendiameter hals (N1)
|
666
|
|
Dichtvlakdiameter (d1)
|
735
|
|
Dichtvlakhoogte (f1)
|
5
|
- weight 209
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN40 |
P355QH1 |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
375
|
|
Laseinddikte (S)
|
6.3
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
320
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
244
|
|
Dichtvlakdiameter (d1)
|
285
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN40 |
P355QH1 |
- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
450
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
38
|
|
Boutcirkeldiameter (K)
|
385
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
105
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
306
|
|
Dichtvlakdiameter (d1)
|
345
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 34.2
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN40 |
P355QH1 |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
515
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
42
|
|
Boutcirkeldiameter (K)
|
450
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
115
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
362
|
|
Dichtvlakdiameter (d1)
|
410
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 47.6
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN40 |
P355QH1 |
- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
660
|
|
Laseinddikte (S)
|
11
|
|
Dikte 2 (C2)
|
50
|
|
Boutcirkeldiameter (K)
|
585
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
39
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
135
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
462
|
|
Dichtvlakdiameter (d1)
|
535
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 98
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN40 |
16Mo3 |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
375
|
|
Laseinddikte (S)
|
6.3
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
320
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
16
|
|
Buitendiameter laseind (A)
|
219.1
|
|
Onderste buitendiameter hals (N1)
|
244
|
|
Dichtvlakdiameter (d1)
|
285
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 21
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN40 |
16Mo3 |
- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
450
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
38
|
|
Boutcirkeldiameter (K)
|
385
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
105
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
306
|
|
Dichtvlakdiameter (d1)
|
345
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 34.2
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN40 |
16Mo3 |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN40
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
515
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
42
|
|
Boutcirkeldiameter (K)
|
450
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
115
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
362
|
|
Dichtvlakdiameter (d1)
|
410
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 47.6
|
