| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

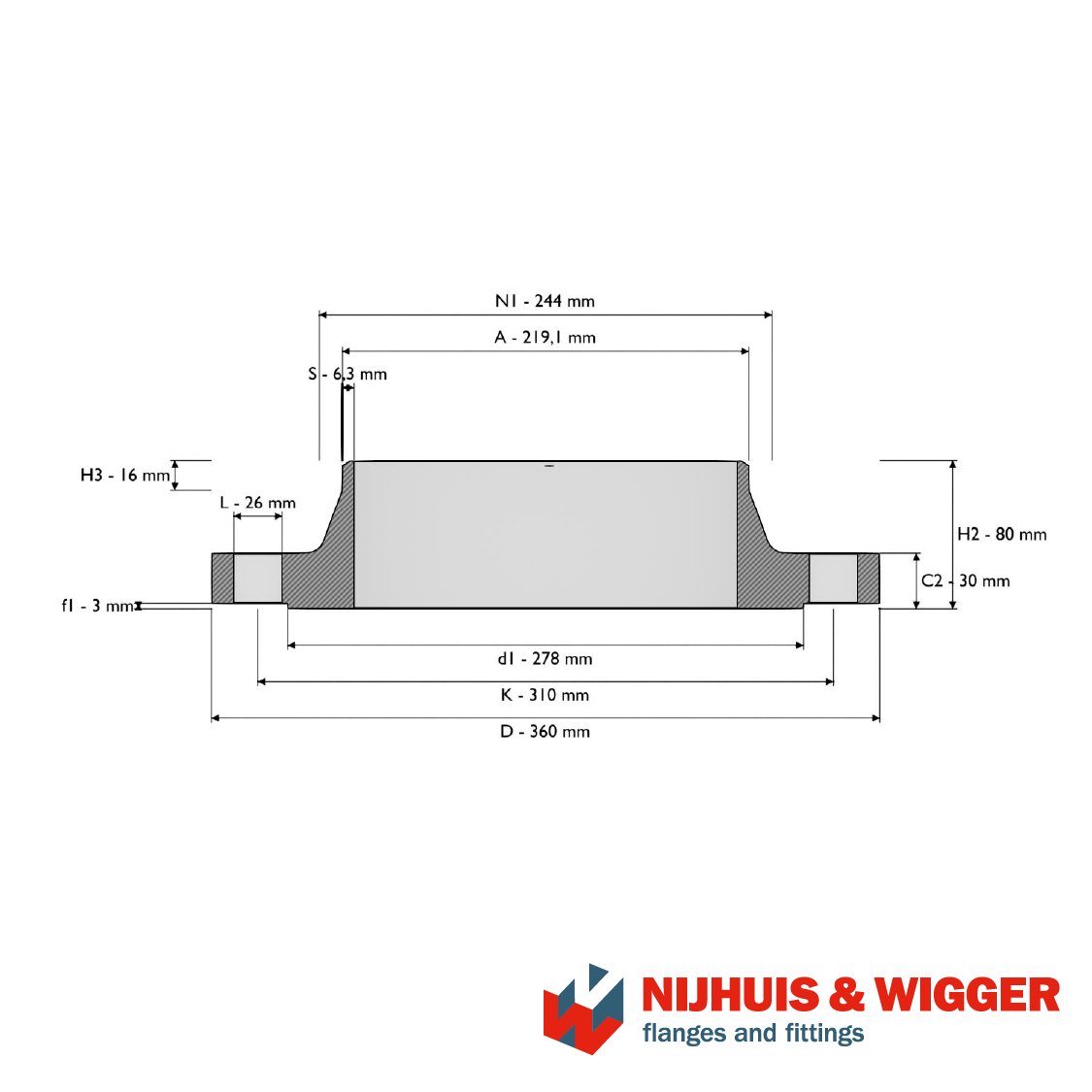

- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 17.1
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

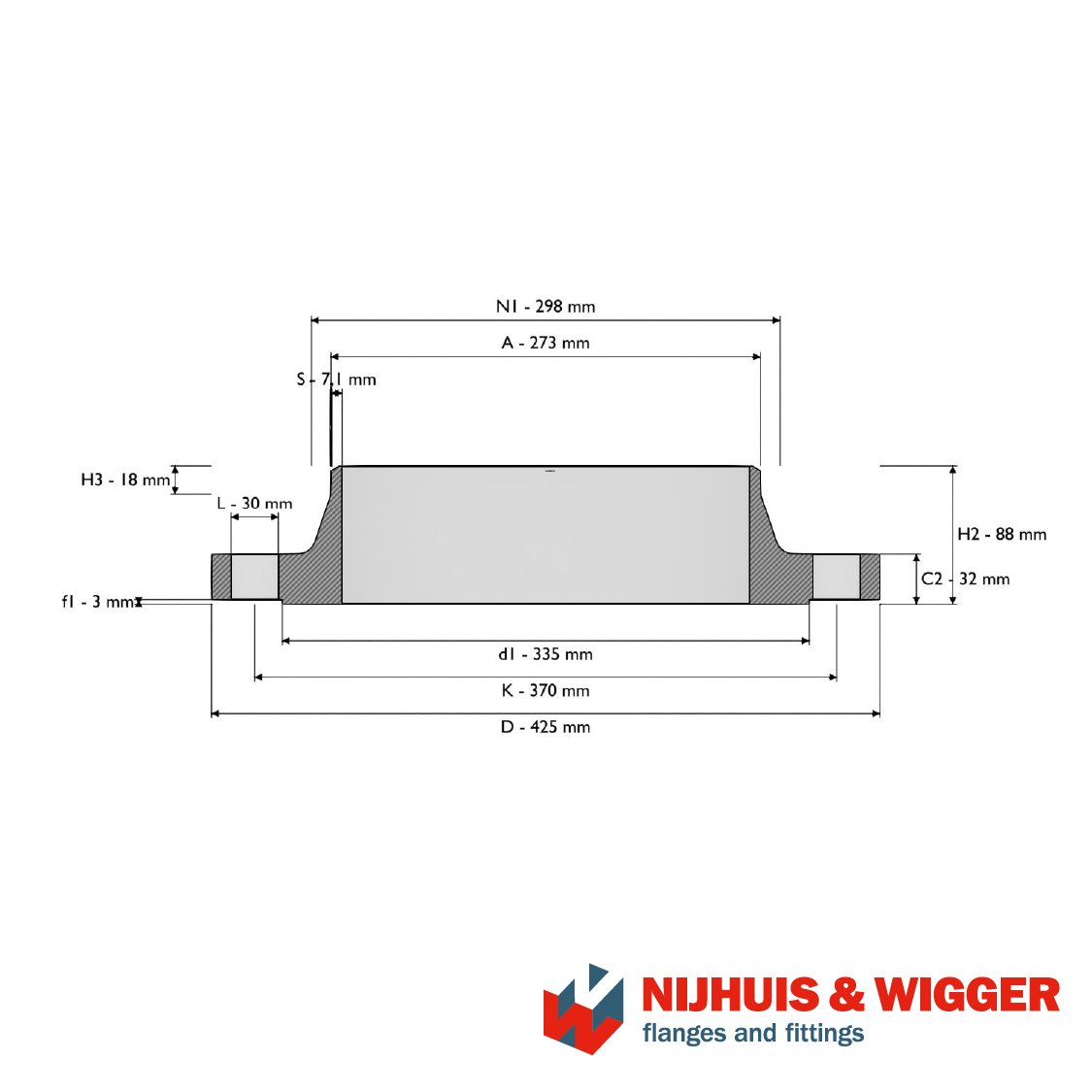

- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 24.3
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

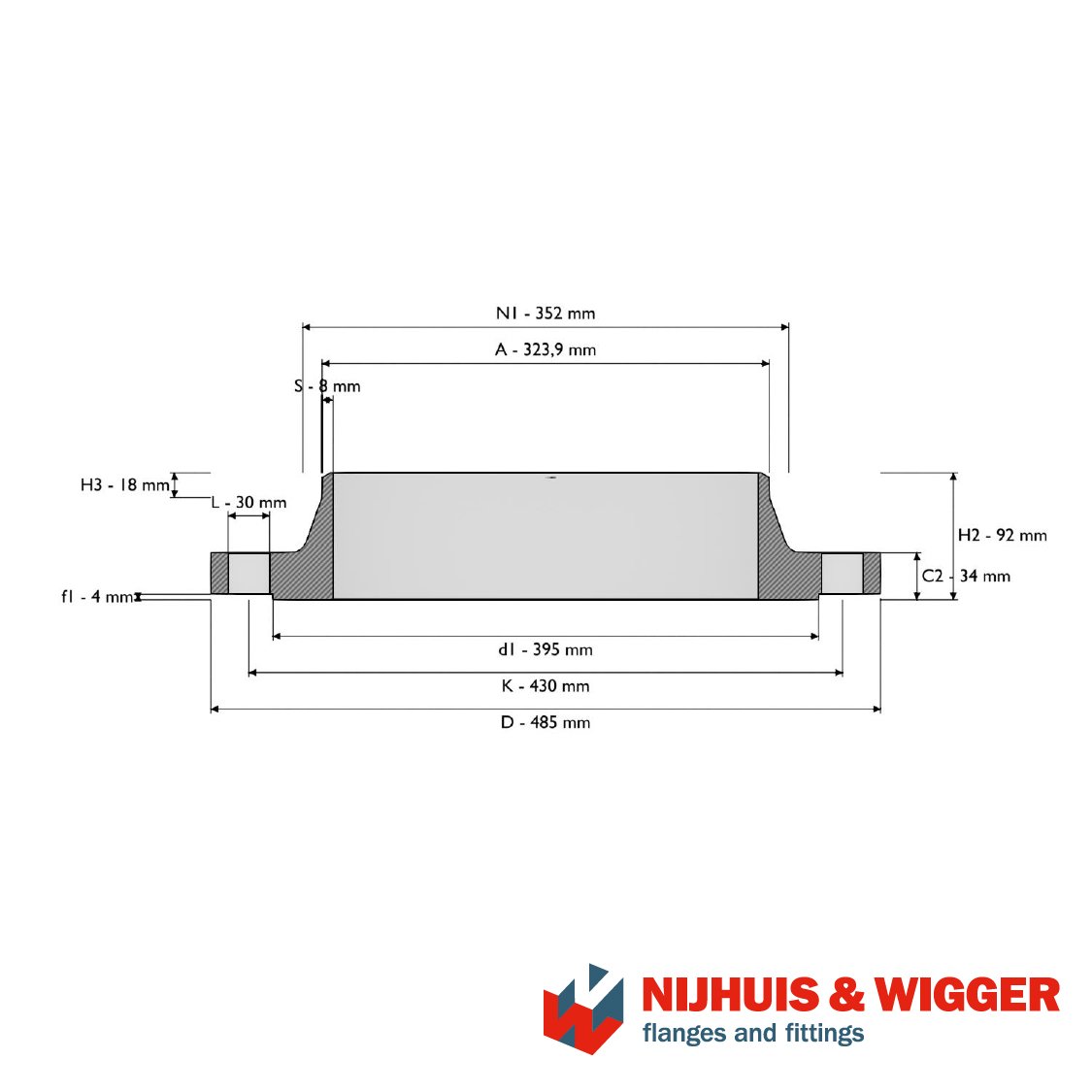

- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
485
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
430
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
92
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
352
|
|
Dichtvlakdiameter (d1)
|
395
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 31.8
|
| Voorlasflens |
350 |
355.6 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

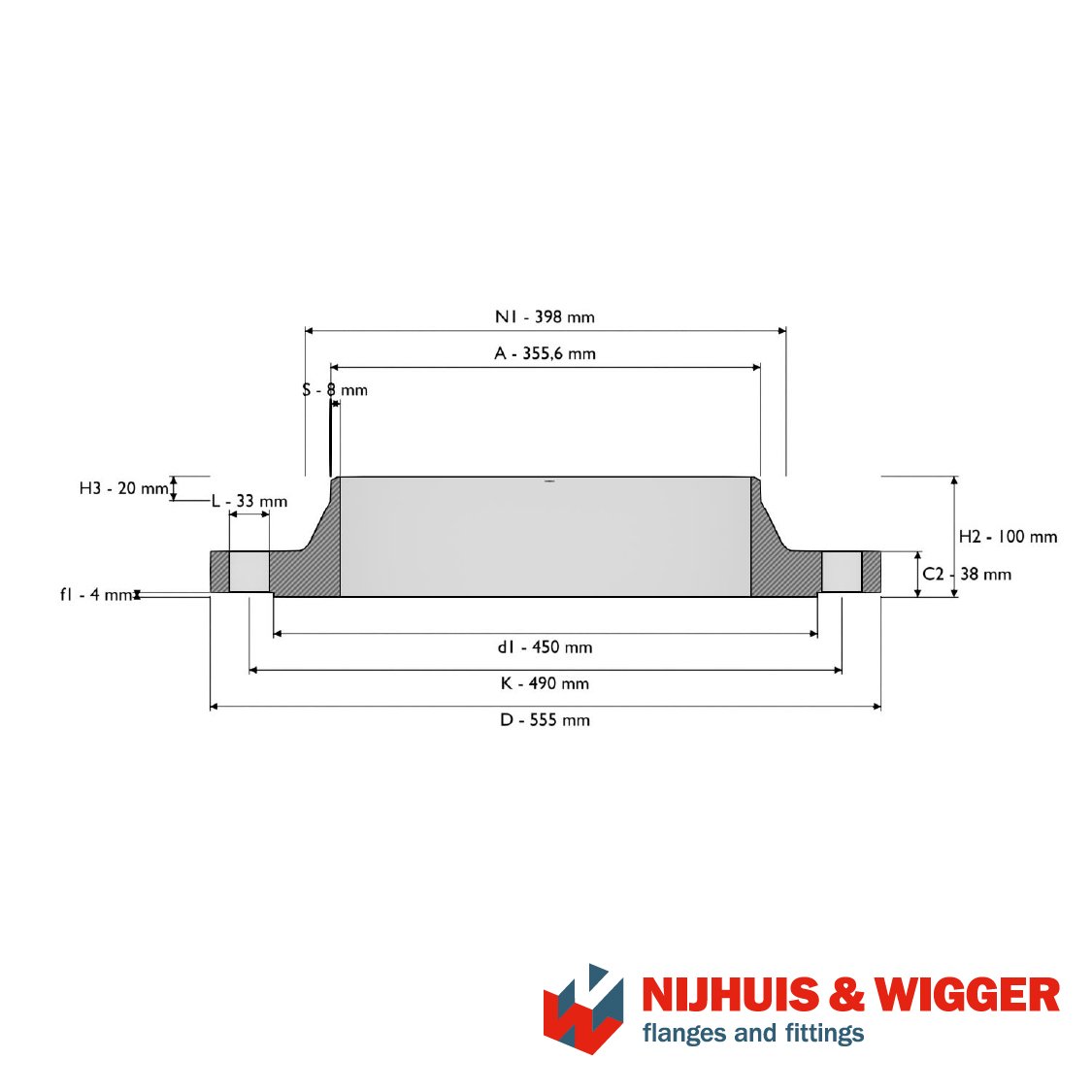

- DN 350
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
555
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
38
|
|
Boutcirkeldiameter (K)
|
490
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
100
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
355.6
|
|
Onderste buitendiameter hals (N1)
|
398
|
|
Dichtvlakdiameter (d1)
|
450
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 48.8
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |
- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
620
|
|
Laseinddikte (S)
|
8.8
|
|
Dikte 2 (C2)
|
40
|
|
Boutcirkeldiameter (K)
|
550
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
110
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
452
|
|
Dichtvlakdiameter (d1)
|
505
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 63.3
|
| Voorlasflens |
450 |
457 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |
- DN 450
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
670
|
|
Laseinddikte (S)
|
8.8
|
|
Dikte 2 (C2)
|
46
|
|
Boutcirkeldiameter (K)
|
600
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
110
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
457
|
|
Onderste buitendiameter hals (N1)
|
500
|
|
Dichtvlakdiameter (d1)
|
555
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 76
|
| Voorlasflens |
500 |
508 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |
- DN 500
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
730
|
|
Laseinddikte (S)
|
10
|
|
Dikte 2 (C2)
|
48
|
|
Boutcirkeldiameter (K)
|
660
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
125
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
508
|
|
Onderste buitendiameter hals (N1)
|
558
|
|
Dichtvlakdiameter (d1)
|
615
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 97
|
| Voorlasflens |
600 |
610 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

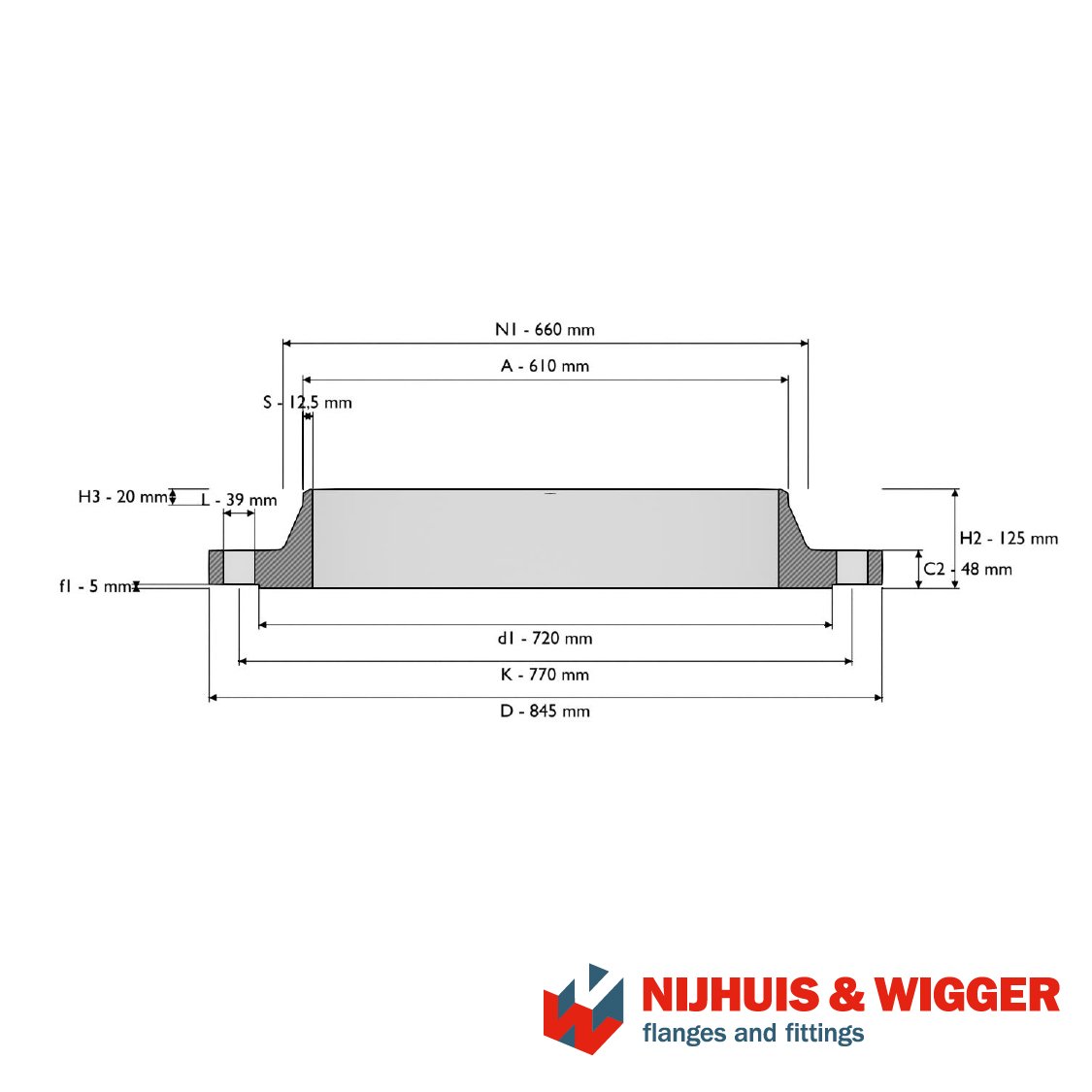

- DN 600
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
845
|
|
Laseinddikte (S)
|
12.5
|
|
Dikte 2 (C2)
|
48
|
|
Boutcirkeldiameter (K)
|
770
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
20
|
|
Boutgatdiameter (L)
|
39
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
125
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
610
|
|
Onderste buitendiameter hals (N1)
|
660
|
|
Dichtvlakdiameter (d1)
|
720
|
|
Dichtvlakhoogte (f1)
|
5
|
- weight 121
|
| Voorlasflens |
700 |
711 |
EN 1092-1 |
T:11 |
PN25 |
P250GH |

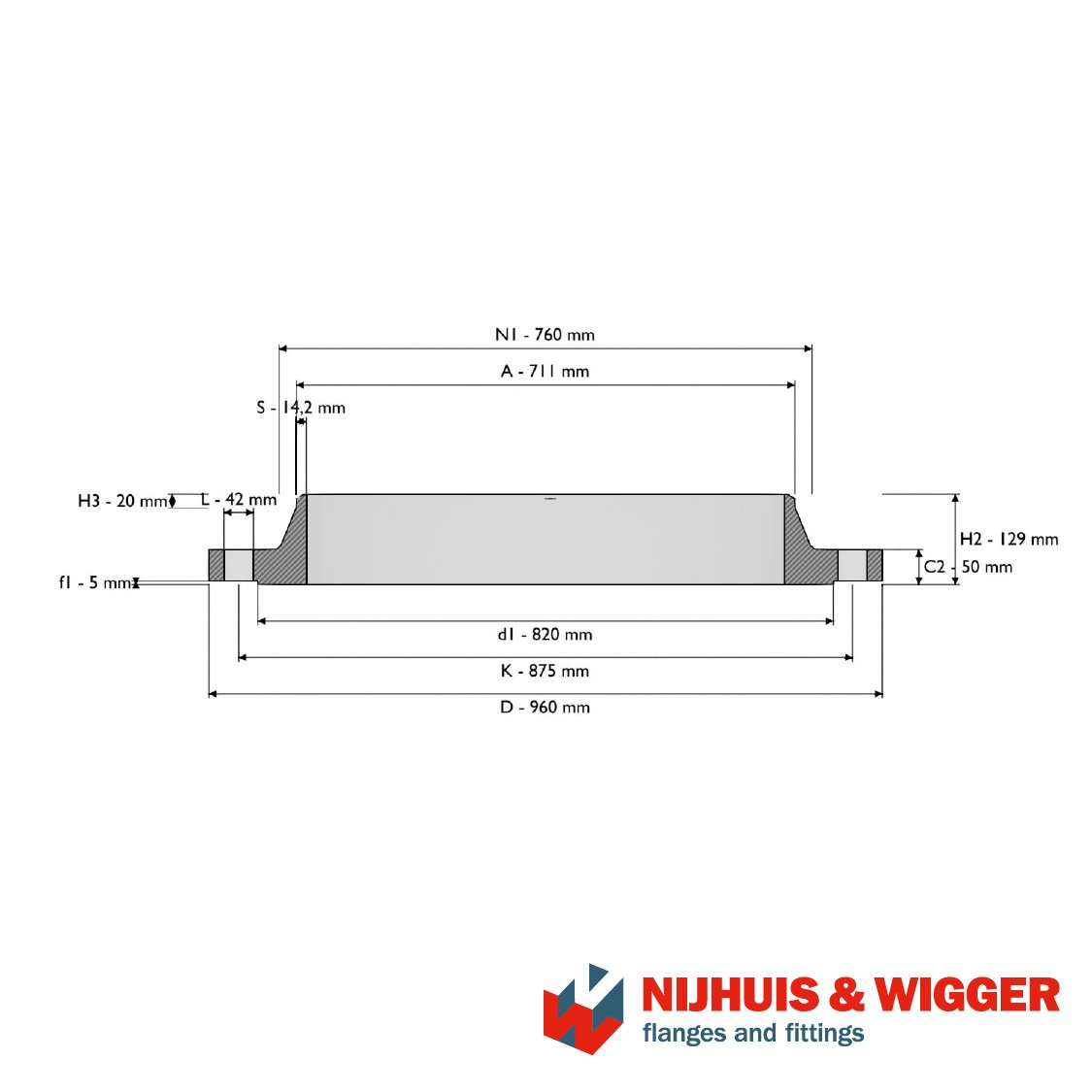

- DN 700
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
960
|
|
Laseinddikte (S)
|
14.2
|
|
Dikte 2 (C2)
|
50
|
|
Boutcirkeldiameter (K)
|
875
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
24
|
|
Boutgatdiameter (L)
|
42
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
129
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
711
|
|
Onderste buitendiameter hals (N1)
|
760
|
|
Dichtvlakdiameter (d1)
|
820
|
|
Dichtvlakhoogte (f1)
|
5
|
- weight 155
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN25 |
P355QH1 |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 17.1
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN25 |
P355QH1 |
- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 24.3
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN25 |
P355QH1 |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
485
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
430
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
92
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
352
|
|
Dichtvlakdiameter (d1)
|
395
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 31.8
|
| Voorlasflens |
350 |
355.6 |
EN 1092-1 |
T:11 |
PN25 |
P355QH1 |
- DN 350
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
555
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
38
|
|
Boutcirkeldiameter (K)
|
490
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
33
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
100
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
355.6
|
|
Onderste buitendiameter hals (N1)
|
398
|
|
Dichtvlakdiameter (d1)
|
450
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 48.8
|
| Voorlasflens |
400 |
406.4 |
EN 1092-1 |
T:11 |
PN25 |
P355QH1 |
- DN 400
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
620
|
|
Laseinddikte (S)
|
8.8
|
|
Dikte 2 (C2)
|
40
|
|
Boutcirkeldiameter (K)
|
550
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
3.2
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
36
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
110
|
|
Hoogte 3 (H3)
|
20
|
|
Buitendiameter laseind (A)
|
406.4
|
|
Onderste buitendiameter hals (N1)
|
452
|
|
Dichtvlakdiameter (d1)
|
505
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 63.3
|
| Voorlasflens |
200 |
219.1 |
EN 1092-1 |
T:11 |
PN25 |
16Mo3 |
- DN 200
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 17.1
|
| Voorlasflens |
250 |
273 |
EN 1092-1 |
T:11 |
PN25 |
16Mo3 |
- DN 250
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
425
|
|
Laseinddikte (S)
|
7.1
|
|
Dikte 2 (C2)
|
32
|
|
Boutcirkeldiameter (K)
|
370
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
12
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
88
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
273
|
|
Onderste buitendiameter hals (N1)
|
298
|
|
Dichtvlakdiameter (d1)
|
335
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 24.3
|
| Voorlasflens |
300 |
323.9 |
EN 1092-1 |
T:11 |
PN25 |
16Mo3 |
- DN 300
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN25
- Material name 16Mo3
- Material Number 1.5415
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
485
|
|
Laseinddikte (S)
|
8
|
|
Dikte 2 (C2)
|
34
|
|
Boutcirkeldiameter (K)
|
430
|
|
Hoekradius (R1)
|
12
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
16
|
|
Boutgatdiameter (L)
|
30
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
92
|
|
Hoogte 3 (H3)
|
18
|
|
Buitendiameter laseind (A)
|
323.9
|
|
Onderste buitendiameter hals (N1)
|
352
|
|
Dichtvlakdiameter (d1)
|
395
|
|
Dichtvlakhoogte (f1)
|
4
|
- weight 31.8
|
