Voorlasflens PN 25-40 | Staal & RVS | EN 1092-1 Type 11

Voorlasflenzen volgens EN1092-1 type 11 (DIN 2627 - 2638) worden vaak verwerkt in installaties, pijpleidingsystemen, appendages of in de apparatenbouw. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende voorlasflenzen leveren.

  • Verkrijgbare drukklasses PN 6 - PN 400
  • Dikkere schedulematen dan de EN-norm verkrijgbaar, zoals STD/XS volgens ASME
  • Afmeting tot DN 3600
  • Verschillende pakkingsvlakken verkrijgbaar zoals Nut (Form D), Feder (Form C) of volgens specificatie
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Voorlasflens, Staal, Type 11, EN1092-/11.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

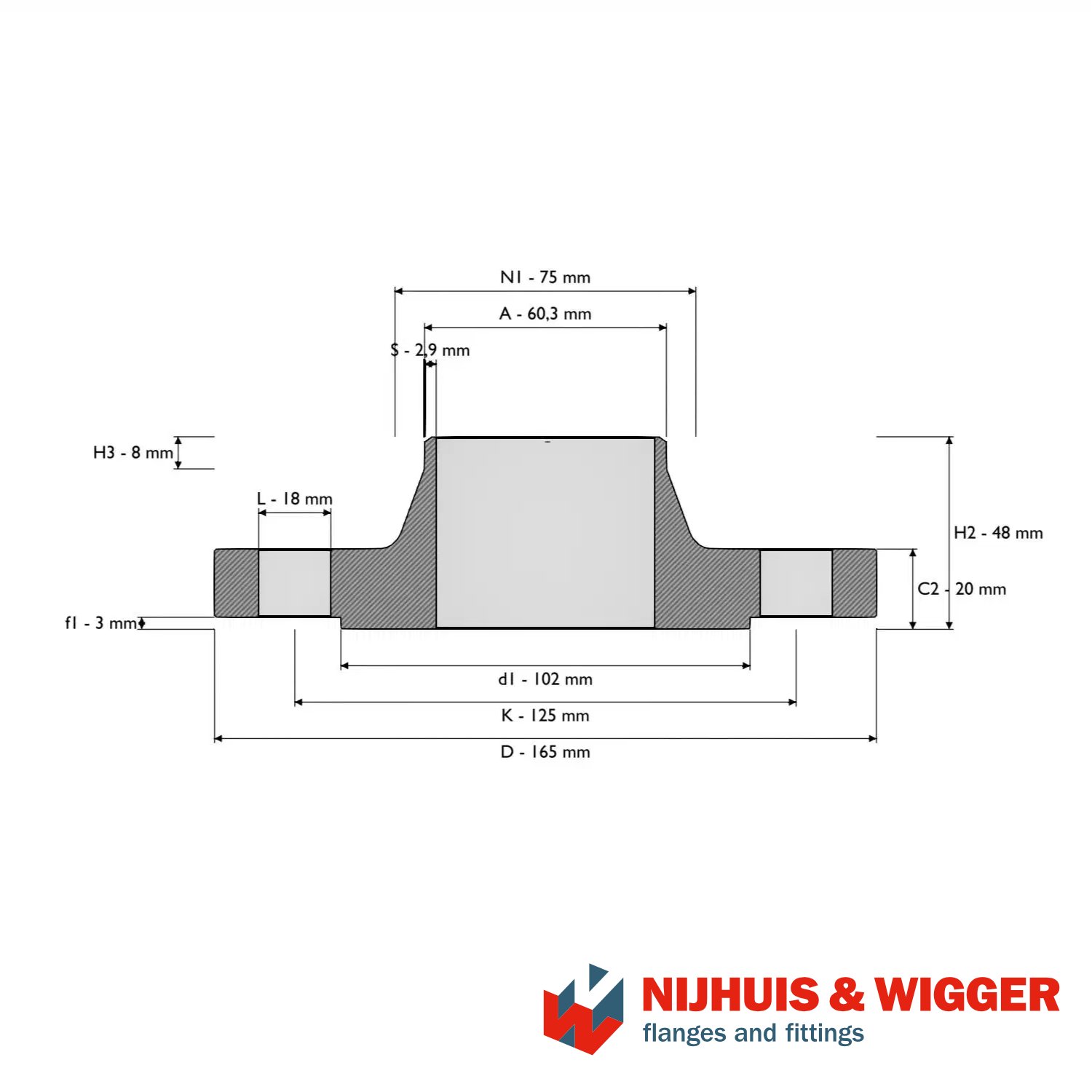

Voorlasflens 50 60.3 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    165



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    20



    Boutcirkeldiameter (K)

    125

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    48



    Hoogte 3 (H3)

    8

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    75

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3



  • weight 2.85
Voorlasflens 65 76.1 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    185



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    22



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    52



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 3.68
Voorlasflens 80 88.9 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    200



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    160

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    58



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    105

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3



  • weight 4.78
Voorlasflens 100 114.3 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    235



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    190

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    22

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    65



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    134

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 6.46

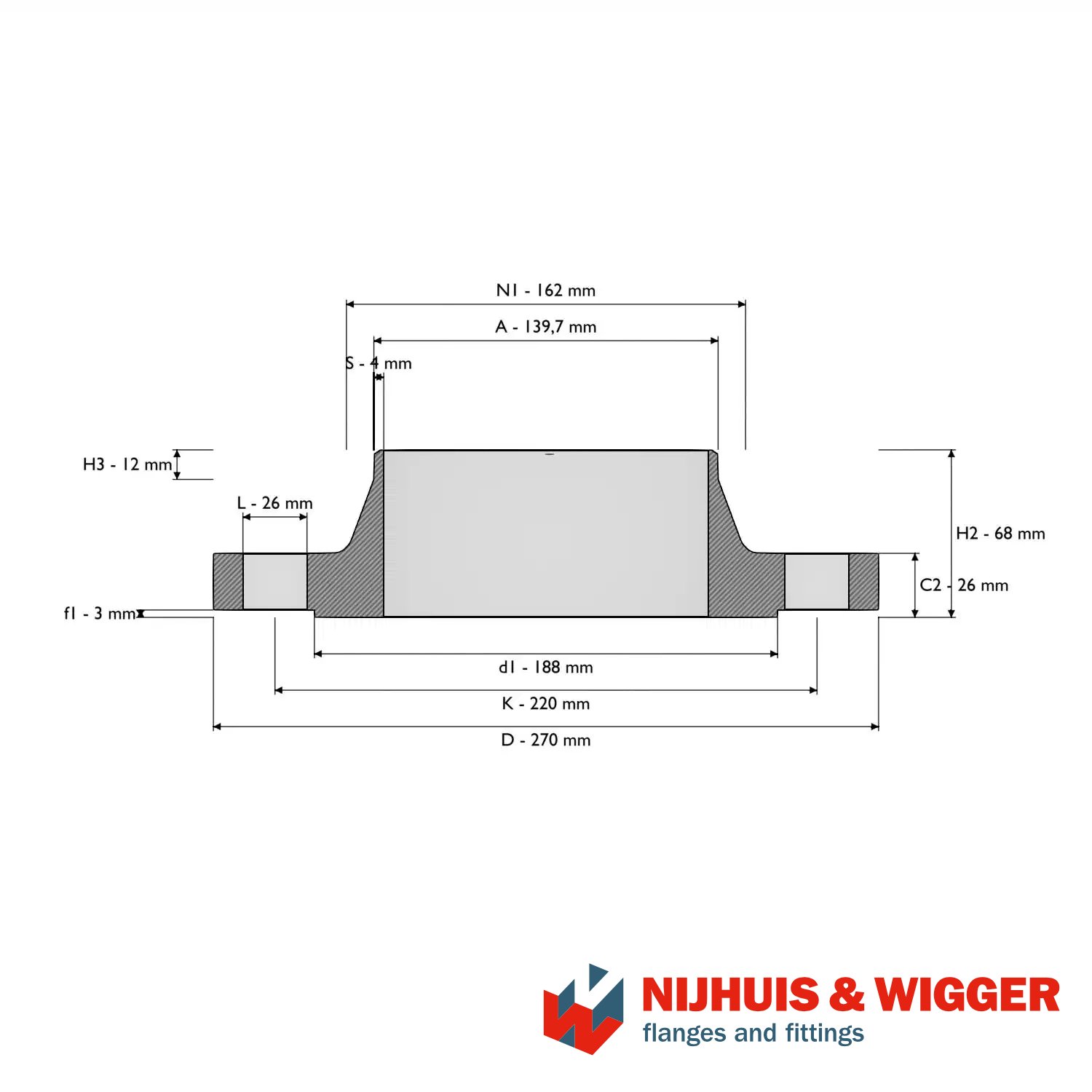

Voorlasflens 125 139.7 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    270



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    26



    Boutcirkeldiameter (K)

    220

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    162

    Dichtvlakdiameter (d1)

    188



    Dichtvlakhoogte (f1)

    3



  • weight 8.86

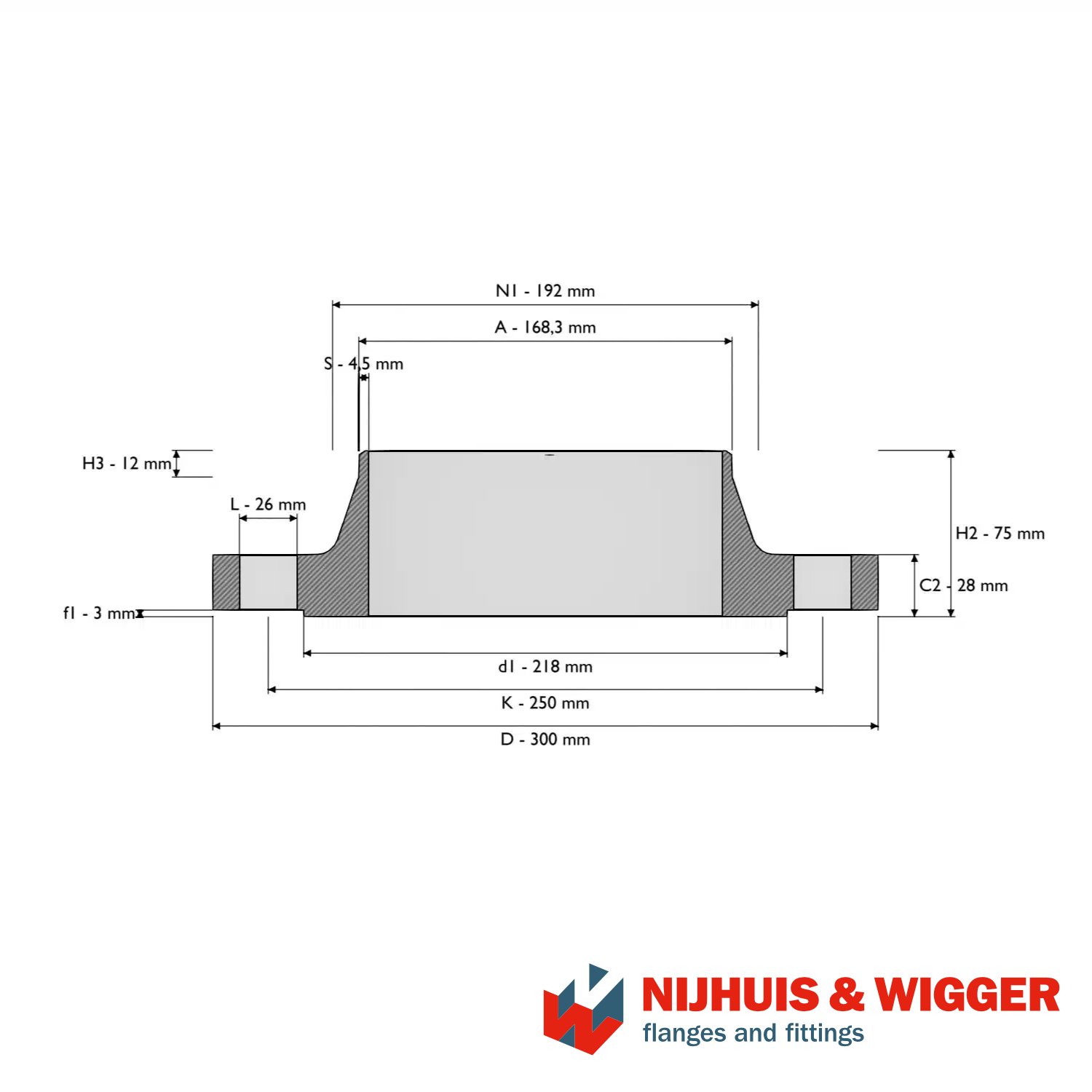

Voorlasflens 150 168.3 EN 1092-1 T:11 PN25-40 P250GH
  • dimensions

    Buitendiameter (D)

    300



    Laseinddikte (S)

    4.5

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    75



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    192

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 11.7
Voorlasflens 50 60.3 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    165



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    20



    Boutcirkeldiameter (K)

    125

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    48



    Hoogte 3 (H3)

    8

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    75

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3



  • weight 2.85
Voorlasflens 65 76.1 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    185



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    22



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    52



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 3.68
Voorlasflens 80 88.9 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    200



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    160

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    58



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    105

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3



  • weight 4.78
Voorlasflens 100 114.3 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    235



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    190

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    22

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    65



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    134

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 6.46
Voorlasflens 125 139.7 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    270



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    26



    Boutcirkeldiameter (K)

    220

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    162

    Dichtvlakdiameter (d1)

    188



    Dichtvlakhoogte (f1)

    3



  • weight 8.86
Voorlasflens 150 168.3 EN 1092-1 T:11 PN25-40 P355QH1
  • dimensions

    Buitendiameter (D)

    300



    Laseinddikte (S)

    4.5

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    75



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    192

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 11.7
Voorlasflens 50 60.3 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    165



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    20



    Boutcirkeldiameter (K)

    125

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    48



    Hoogte 3 (H3)

    8

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    75

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3



  • weight 2.85
Voorlasflens 65 76.1 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    185



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    22



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    52



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 3.68
Voorlasflens 80 88.9 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    200



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    160

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    58



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    105

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3



  • weight 4.78
Voorlasflens 100 114.3 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    235



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    190

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    22

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    65



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    134

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 6.46
Voorlasflens 125 139.7 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    270



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    26



    Boutcirkeldiameter (K)

    220

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    162

    Dichtvlakdiameter (d1)

    188



    Dichtvlakhoogte (f1)

    3



  • weight 8.86
Voorlasflens 150 168.3 EN 1092-1 T:11 PN25-40 16Mo3
  • dimensions

    Buitendiameter (D)

    300



    Laseinddikte (S)

    4.5

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    75



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    192

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 11.7
Voorlasflens 50 60.3 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    165



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    20



    Boutcirkeldiameter (K)

    125

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    48



    Hoogte 3 (H3)

    8

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    75

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3



  • weight 2.85
Voorlasflens 65 76.1 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    185



    Laseinddikte (S)

    2.9

    Dikte 2 (C2)

    22



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    52



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 3.68
Voorlasflens 80 88.9 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    200



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    160

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    58



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    105

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3



  • weight 4.78
Voorlasflens 100 114.3 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    235



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    24



    Boutcirkeldiameter (K)

    190

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    22

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    65



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    134

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 6.46
Voorlasflens 125 139.7 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    270



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    26



    Boutcirkeldiameter (K)

    220

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    162

    Dichtvlakdiameter (d1)

    188



    Dichtvlakhoogte (f1)

    3



  • weight 8.86
Voorlasflens 150 168.3 EN 1092-1 T:11 PN25-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    300



    Laseinddikte (S)

    4.5

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    75



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    192

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 11.7

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.

 Vraag ons salesteam

Meer flenzen volgens EN1092-1
