Voorlasflens PN 100 | Staal & RVS | EN 1092-1 Type 11

Voorlasflenzen volgens EN1092-1 type 11 (DIN 2627 - 2638) worden vaak verwerkt in installaties, pijpleidingsystemen, appendages of in de apparatenbouw. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende voorlasflenzen leveren.

  • Verkrijgbare drukklasses PN 6 - PN 400
  • Dikkere schedulematen dan de EN-norm verkrijgbaar, zoals STD/XS volgens ASME
  • Afmeting tot DN 3600
  • Verschillende pakkingsvlakken verkrijgbaar zoals Nut (Form D), Feder (Form C) of volgens specificatie
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Voorlasflens, Staal, Type 11, EN1092-/11.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

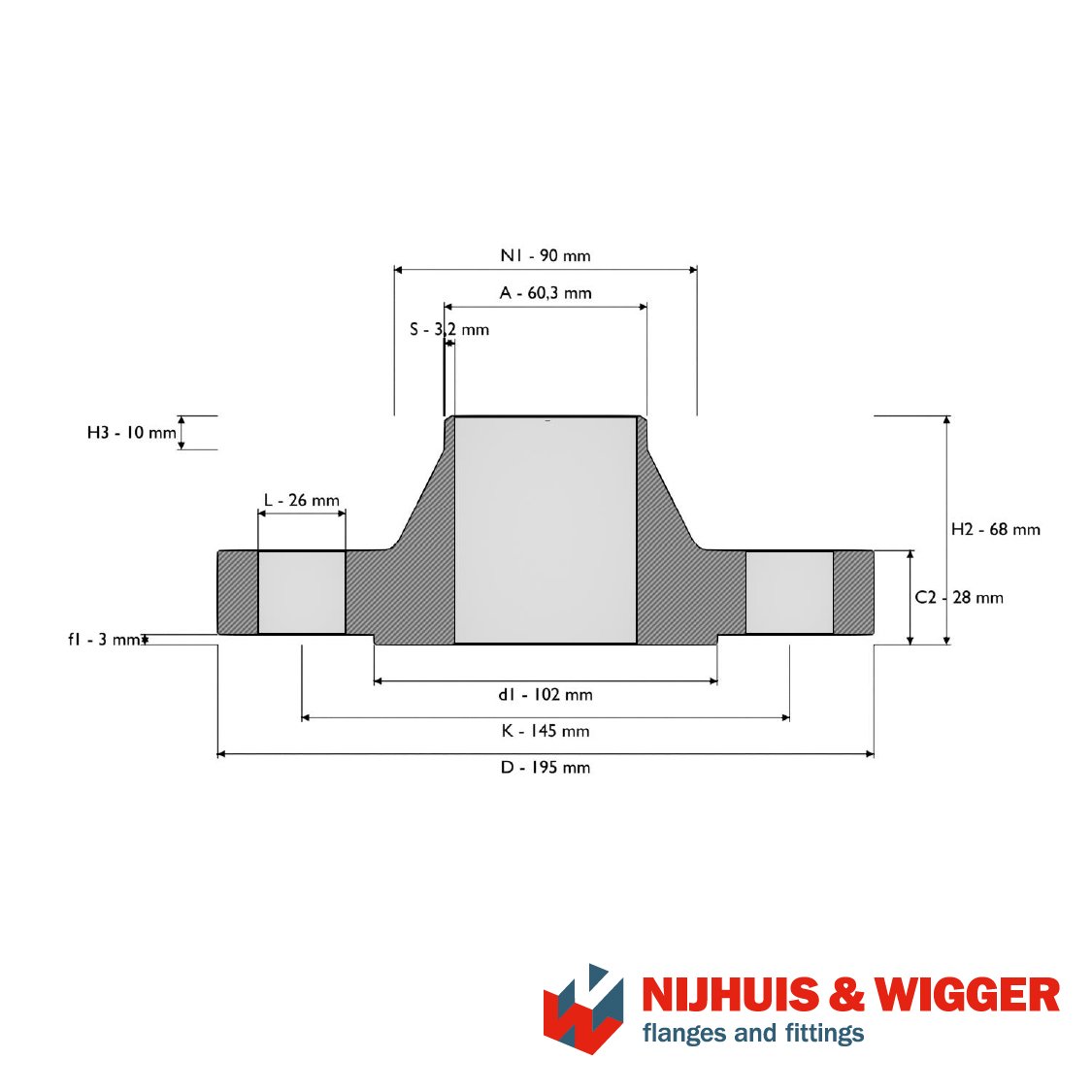

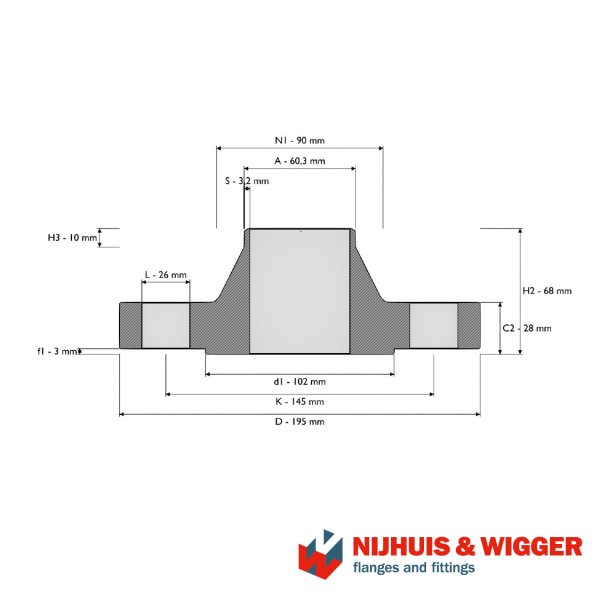

Plate flange 50 60.3 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    195



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3
  • weight 5.82
Plate flange 65 76.1 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    220



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    30



    Boutcirkeldiameter (K)

    170

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    76



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    108

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 7.57

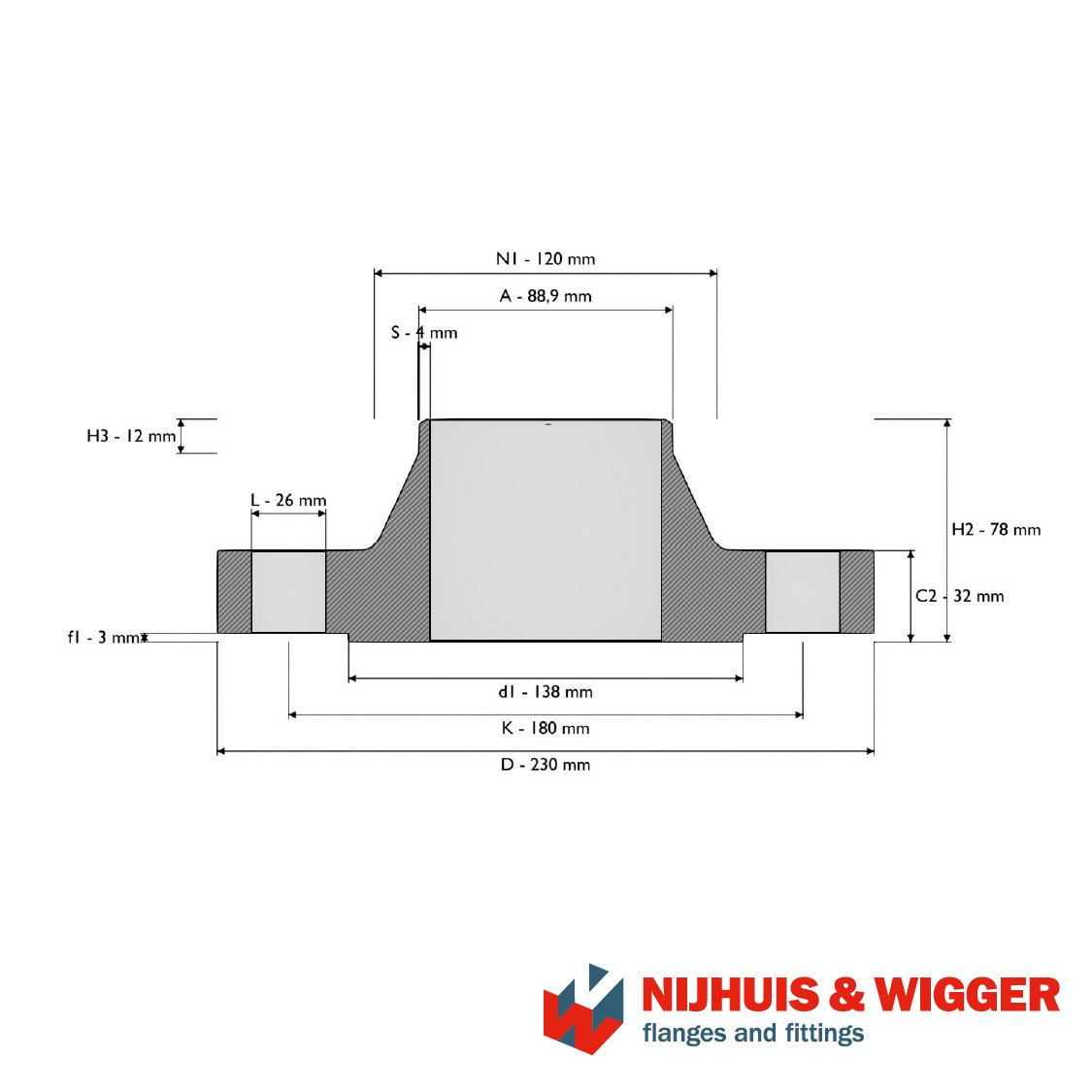

Plate flange 80 88.9 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    230



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    32



    Boutcirkeldiameter (K)

    180

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    78



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    120

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3
  • weight 8.82
Plate flange 100 114.3 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    265



    Laseinddikte (S)

    5

    Dikte 2 (C2)

    36



    Boutcirkeldiameter (K)

    210

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    30

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    90



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    150

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 13.1
Plate flange 125 139.7 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    315



    Laseinddikte (S)

    6.3

    Dikte 2 (C2)

    40



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    33

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    105



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    180

    Dichtvlakdiameter (d1)

    139.7



    Dichtvlakhoogte (f1)

    3
  • weight 21

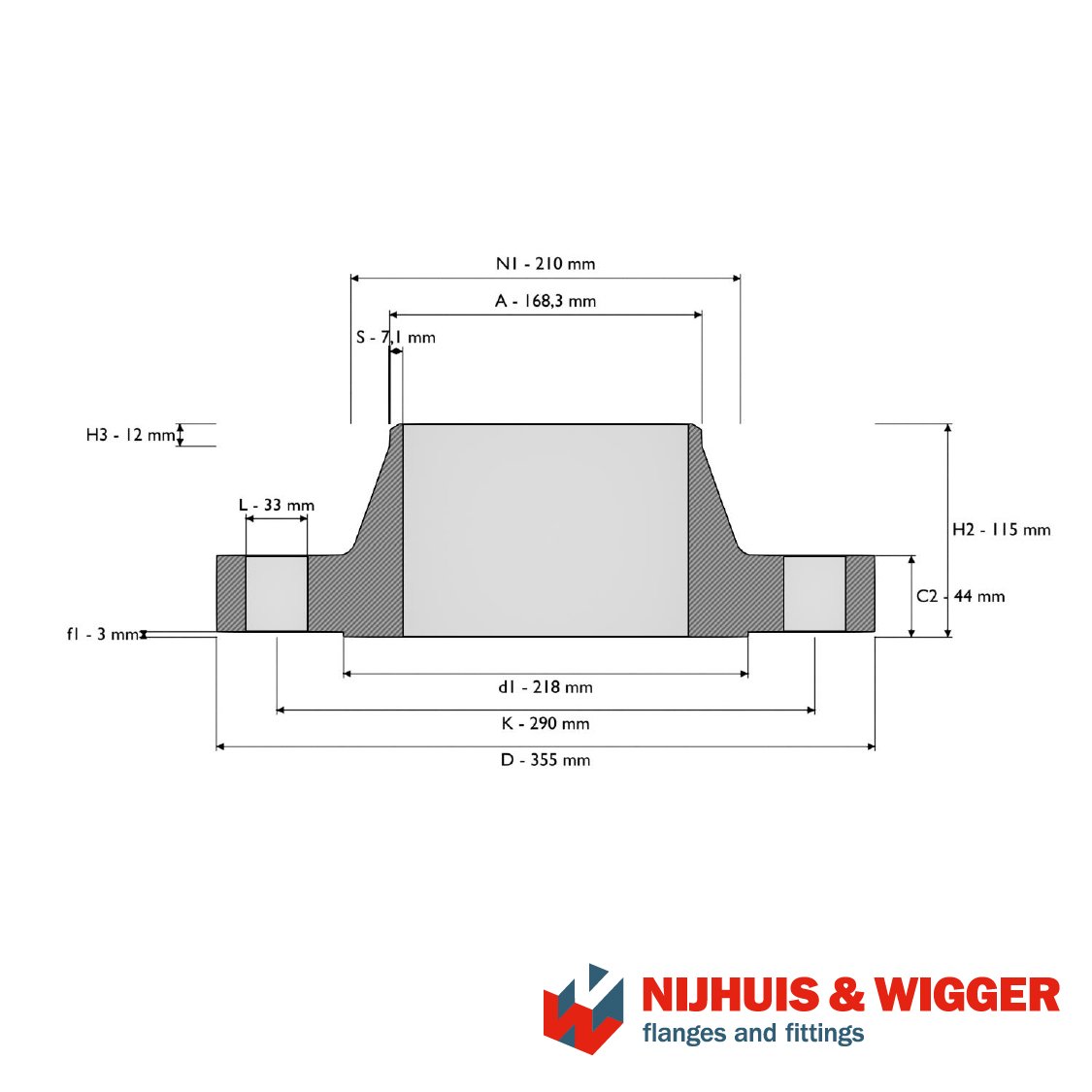

Plate flange 150 168.3 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    355



    Laseinddikte (S)

    7.1

    Dikte 2 (C2)

    44



    Boutcirkeldiameter (K)

    290

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    33

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    115



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    210

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 28.3

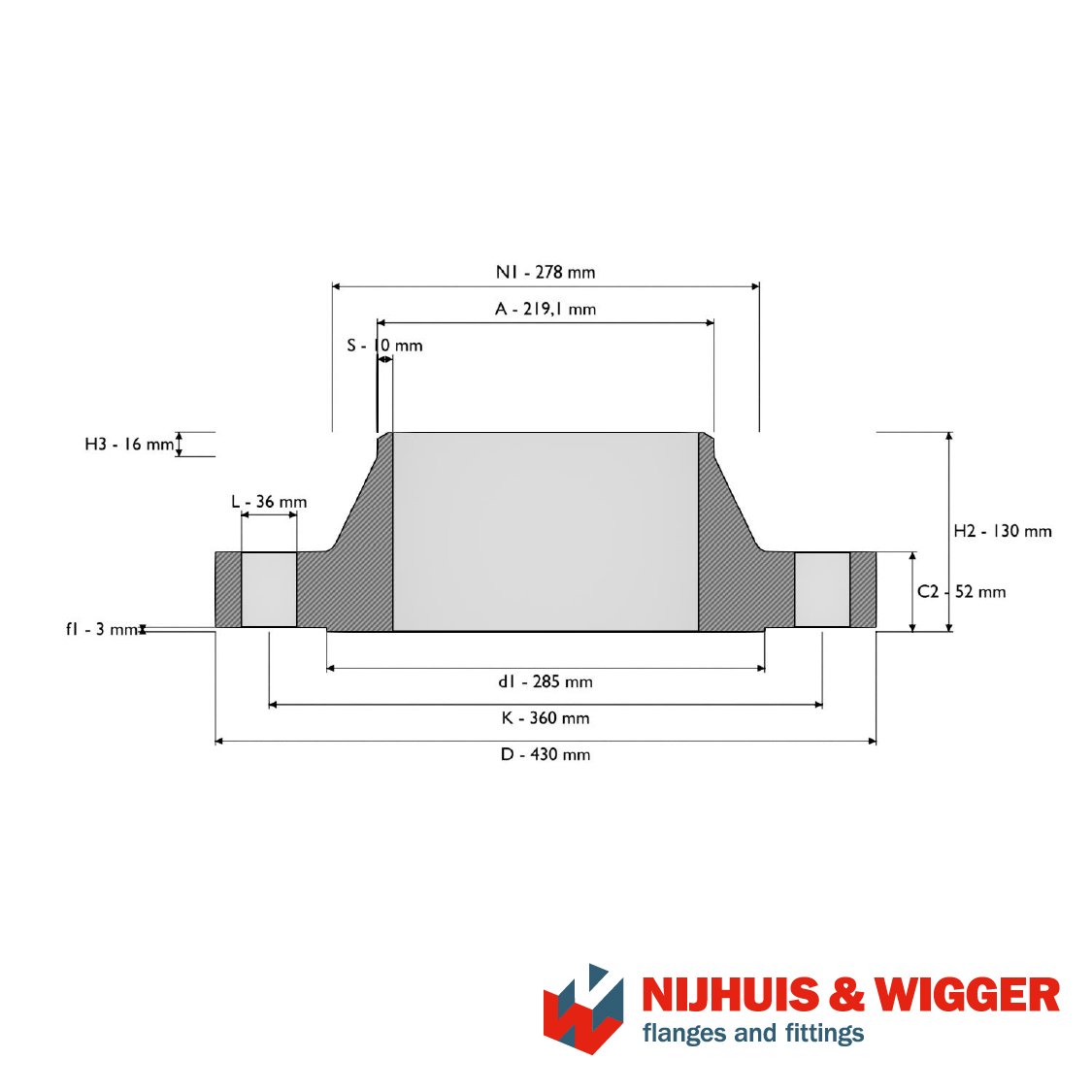

Plate flange 200 219.1 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    430



    Laseinddikte (S)

    10

    Dikte 2 (C2)

    52



    Boutcirkeldiameter (K)

    360

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    36

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    130



    Hoogte 3 (H3)

    16

    Buitendiameter laseind (A)

    219.1



    Onderste buitendiameter hals (N1)

    278

    Dichtvlakdiameter (d1)

    285



    Dichtvlakhoogte (f1)

    3
  • weight 50.2

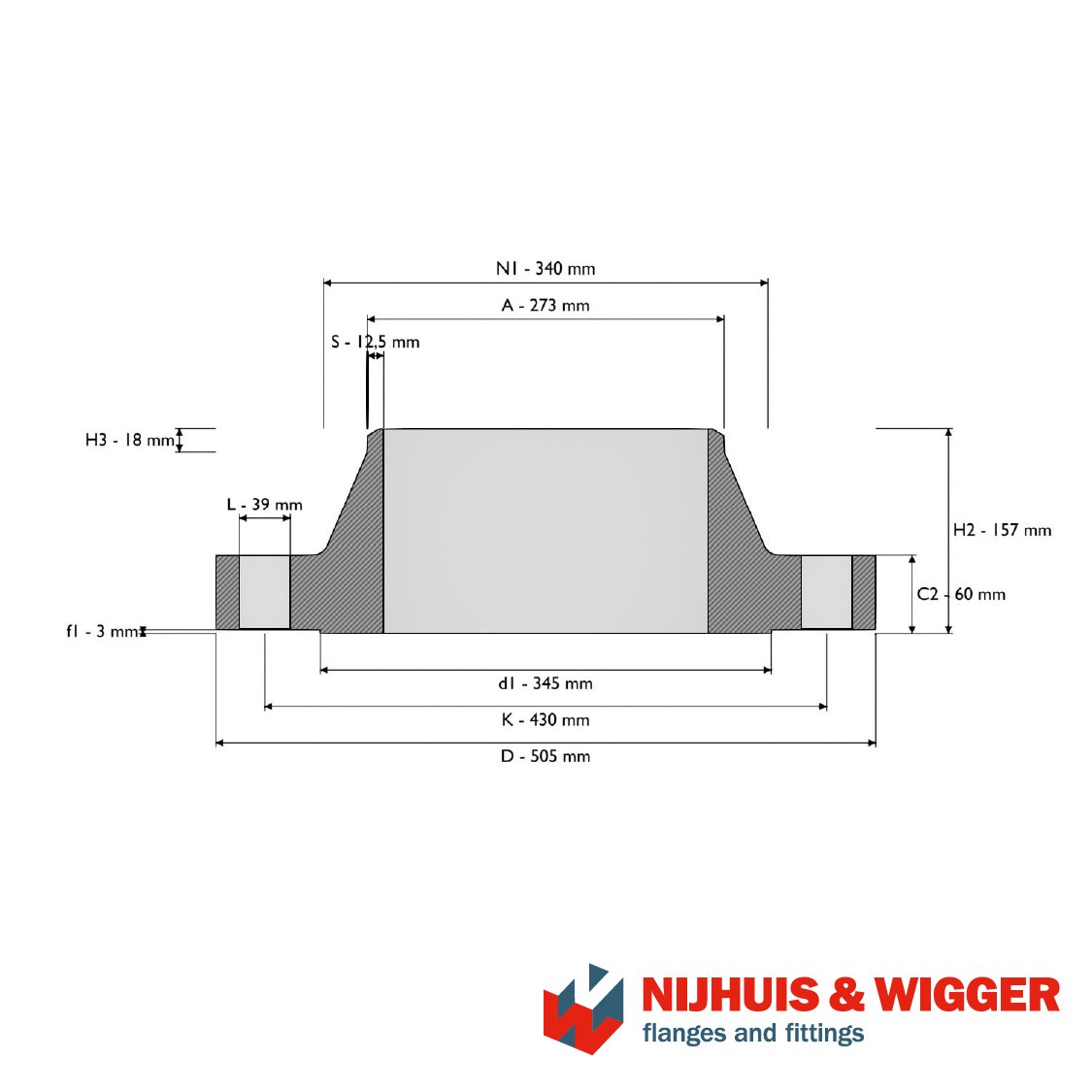

Plate flange 250 273 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    505



    Laseinddikte (S)

    12.5

    Dikte 2 (C2)

    60



    Boutcirkeldiameter (K)

    430

    Hoekradius (R1)

    12



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    39

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    157



    Hoogte 3 (H3)

    18

    Buitendiameter laseind (A)

    273



    Onderste buitendiameter hals (N1)

    340

    Dichtvlakdiameter (d1)

    345



    Dichtvlakhoogte (f1)

    3
  • weight 81.4

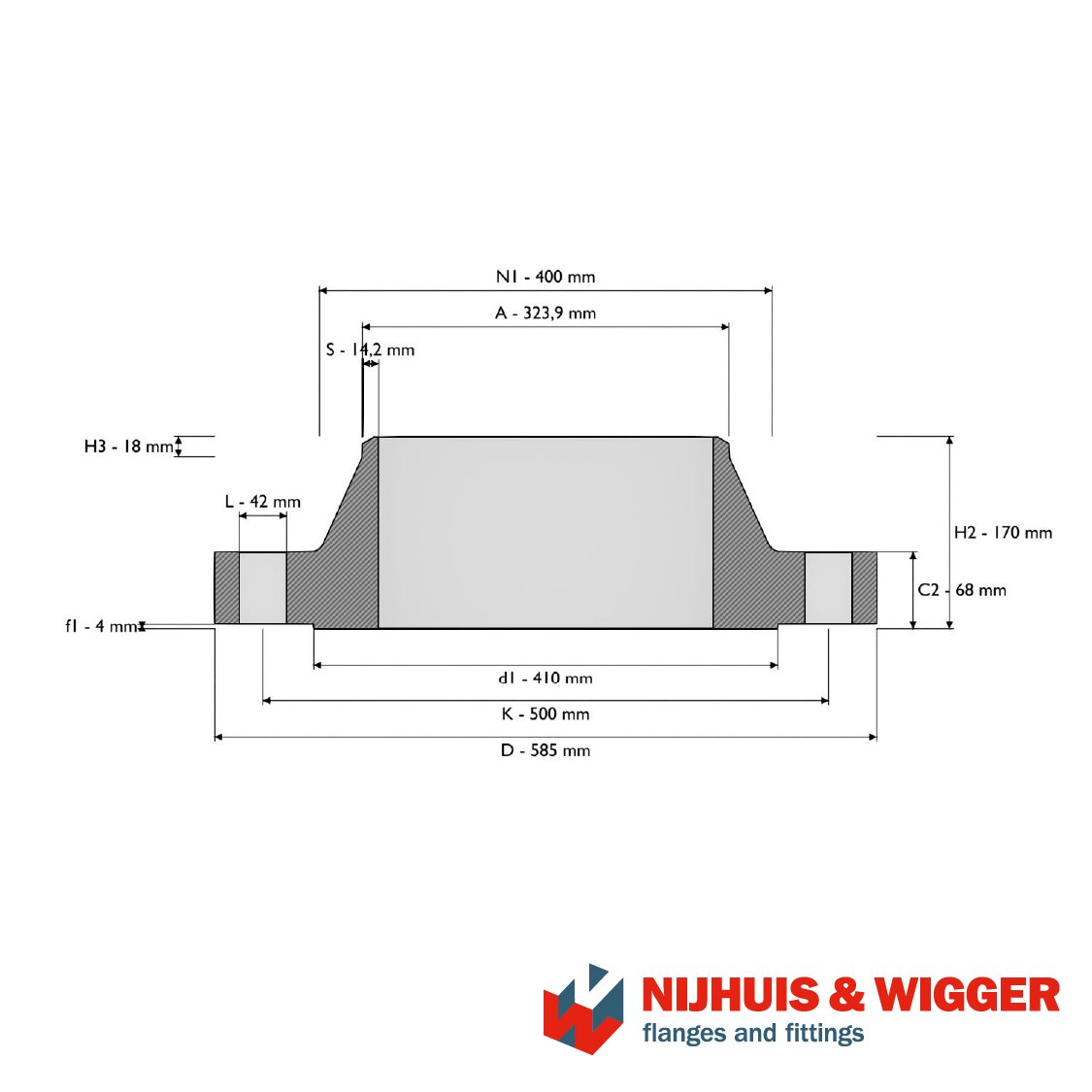

Plate flange 300 323.9 EN 1092-1 T:11 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    585



    Laseinddikte (S)

    14.2

    Dikte 2 (C2)

    68



    Boutcirkeldiameter (K)

    500

    Hoekradius (R1)

    12



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    16



    Boutgatdiameter (L)

    42

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    170



    Hoogte 3 (H3)

    18

    Buitendiameter laseind (A)

    323.9



    Onderste buitendiameter hals (N1)

    400

    Dichtvlakdiameter (d1)

    410



    Dichtvlakhoogte (f1)

    4
  • weight 118
Plate flange 50 60.3 EN 1092-1 T:11 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    195



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3
  • weight 5.82
Plate flange 65 76.1 EN 1092-1 T:11 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    220



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    30



    Boutcirkeldiameter (K)

    170

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    76



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    108

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 7.57
Plate flange 80 88.9 EN 1092-1 T:11 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    230



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    32



    Boutcirkeldiameter (K)

    180

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    78



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    120

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3
  • weight 8.82
Plate flange 100 114.3 EN 1092-1 T:11 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    265



    Laseinddikte (S)

    5

    Dikte 2 (C2)

    36



    Boutcirkeldiameter (K)

    210

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    30

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    90



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    150

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 13.1
Plate flange 50 60.3 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    195



    Laseinddikte (S)

    3.2

    Dikte 2 (C2)

    28



    Boutcirkeldiameter (K)

    145

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    68



    Hoogte 3 (H3)

    10

    Buitendiameter laseind (A)

    60.3



    Onderste buitendiameter hals (N1)

    90

    Dichtvlakdiameter (d1)

    102



    Dichtvlakhoogte (f1)

    3
  • weight 5.82
Plate flange 65 76.1 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    220



    Laseinddikte (S)

    3.6

    Dikte 2 (C2)

    30



    Boutcirkeldiameter (K)

    170

    Hoekradius (R1)

    6



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    76



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    76.1



    Onderste buitendiameter hals (N1)

    108

    Dichtvlakdiameter (d1)

    122



    Dichtvlakhoogte (f1)

    3
  • weight 7.57
Plate flange 80 88.9 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    230



    Laseinddikte (S)

    4

    Dikte 2 (C2)

    32



    Boutcirkeldiameter (K)

    180

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    26

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    78



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    88.9



    Onderste buitendiameter hals (N1)

    120

    Dichtvlakdiameter (d1)

    138



    Dichtvlakhoogte (f1)

    3
  • weight 8.82
Plate flange 100 114.3 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    265



    Laseinddikte (S)

    5

    Dikte 2 (C2)

    36



    Boutcirkeldiameter (K)

    210

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    30

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    90



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    114.3



    Onderste buitendiameter hals (N1)

    150

    Dichtvlakdiameter (d1)

    162



    Dichtvlakhoogte (f1)

    3
  • weight 13.1
Plate flange 125 139.7 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    315



    Laseinddikte (S)

    6.3

    Dikte 2 (C2)

    40



    Boutcirkeldiameter (K)

    250

    Hoekradius (R1)

    8



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    8



    Boutgatdiameter (L)

    33

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    105



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    139.7



    Onderste buitendiameter hals (N1)

    180

    Dichtvlakdiameter (d1)

    139.7



    Dichtvlakhoogte (f1)

    3
  • weight 21
Plate flange 150 168.3 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    355



    Laseinddikte (S)

    7.1

    Dikte 2 (C2)

    44



    Boutcirkeldiameter (K)

    290

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    33

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    115



    Hoogte 3 (H3)

    12

    Buitendiameter laseind (A)

    168.3



    Onderste buitendiameter hals (N1)

    210

    Dichtvlakdiameter (d1)

    218



    Dichtvlakhoogte (f1)

    3
  • weight 28.3
Plate flange 200 219.1 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    430



    Laseinddikte (S)

    10

    Dikte 2 (C2)

    52



    Boutcirkeldiameter (K)

    360

    Hoekradius (R1)

    10



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    36

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    130



    Hoogte 3 (H3)

    16

    Buitendiameter laseind (A)

    219.1



    Onderste buitendiameter hals (N1)

    278

    Dichtvlakdiameter (d1)

    285



    Dichtvlakhoogte (f1)

    3
  • weight 50.2
Plate flange 250 273 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    505



    Laseinddikte (S)

    12.5

    Dikte 2 (C2)

    60



    Boutcirkeldiameter (K)

    430

    Hoekradius (R1)

    12



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    12



    Boutgatdiameter (L)

    39

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    157



    Hoogte 3 (H3)

    18

    Buitendiameter laseind (A)

    273



    Onderste buitendiameter hals (N1)

    340

    Dichtvlakdiameter (d1)

    345



    Dichtvlakhoogte (f1)

    3
  • weight 81.4
Plate flange 300 323.9 EN 1092-1 T:11 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    585



    Laseinddikte (S)

    14.2

    Dikte 2 (C2)

    68



    Boutcirkeldiameter (K)

    500

    Hoekradius (R1)

    12



    Naafradius (R2)

    2.4

    Aantal boutgaten (n)

    16



    Boutgatdiameter (L)

    42

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    170



    Hoogte 3 (H3)

    18

    Buitendiameter laseind (A)

    323.9



    Onderste buitendiameter hals (N1)

    400

    Dichtvlakdiameter (d1)

    410



    Dichtvlakhoogte (f1)

    4
  • weight 118

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.

 Vraag ons salesteam

Meer flenzen volgens EN1092-1
