Voorlasflens PN 10-40 | Staal & RVS | EN 1092-1 Type 11

Voorlasflenzen volgens EN1092-1 type 11 (DIN 2627 - 2638) worden vaak verwerkt in installaties, pijpleidingsystemen, appendages of in de apparatenbouw. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende voorlasflenzen leveren.

  • Verkrijgbare drukklasses PN 6 - PN 400
  • Dikkere schedulematen dan de EN-norm verkrijgbaar, zoals STD/XS volgens ASME
  • Afmeting tot DN 3600
  • Verschillende pakkingsvlakken verkrijgbaar zoals Nut (Form D), Feder (Form C) of volgens specificatie
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Voorlasflens, Staal, Type 11, EN1092-/11.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

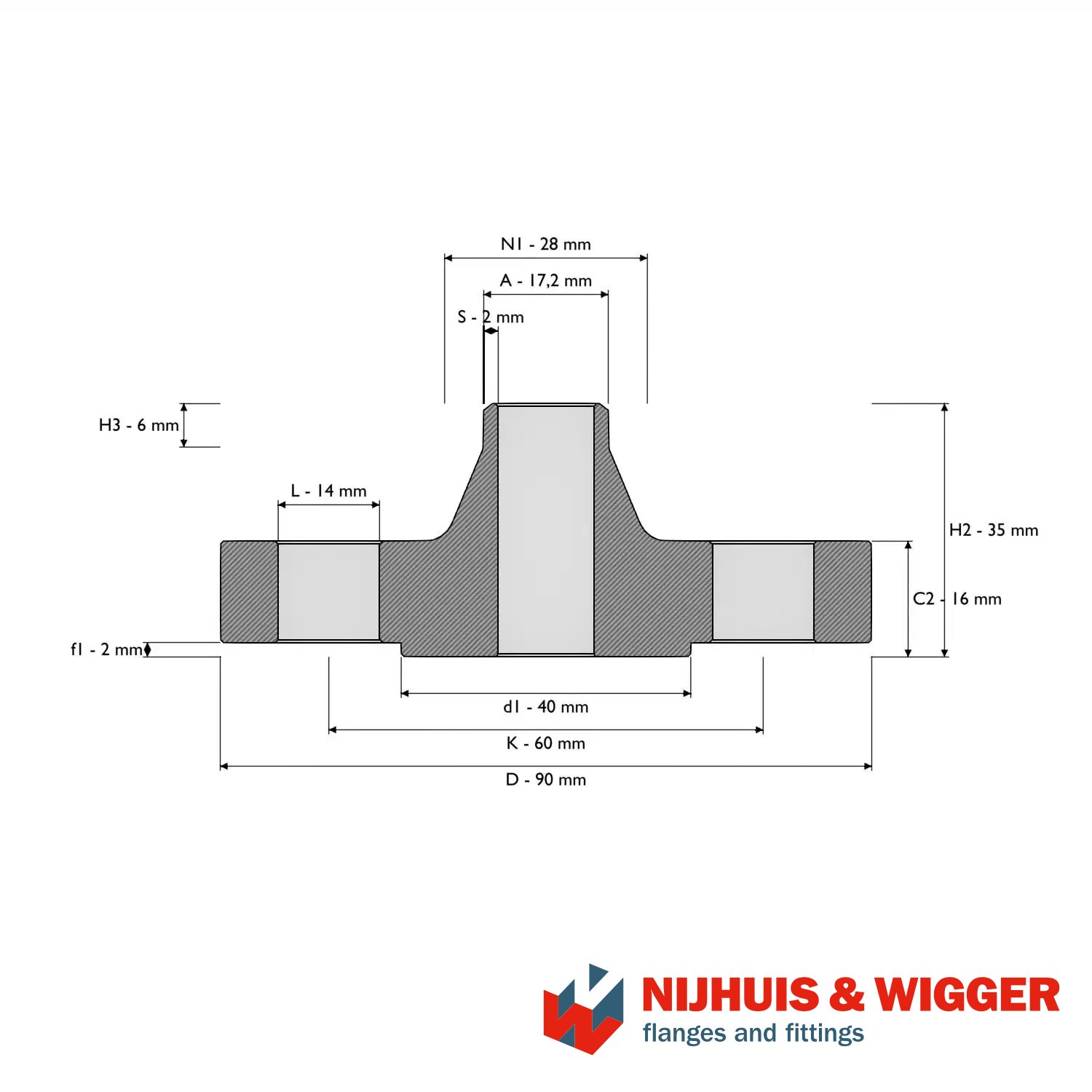

Voorlasflens 10 17.2 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    90



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    60

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    35



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    17.2



    Onderste buitendiameter hals (N1)

    28

    Dichtvlakdiameter (d1)

    40



    Dichtvlakhoogte (f1)

    2



  • weight 0.678

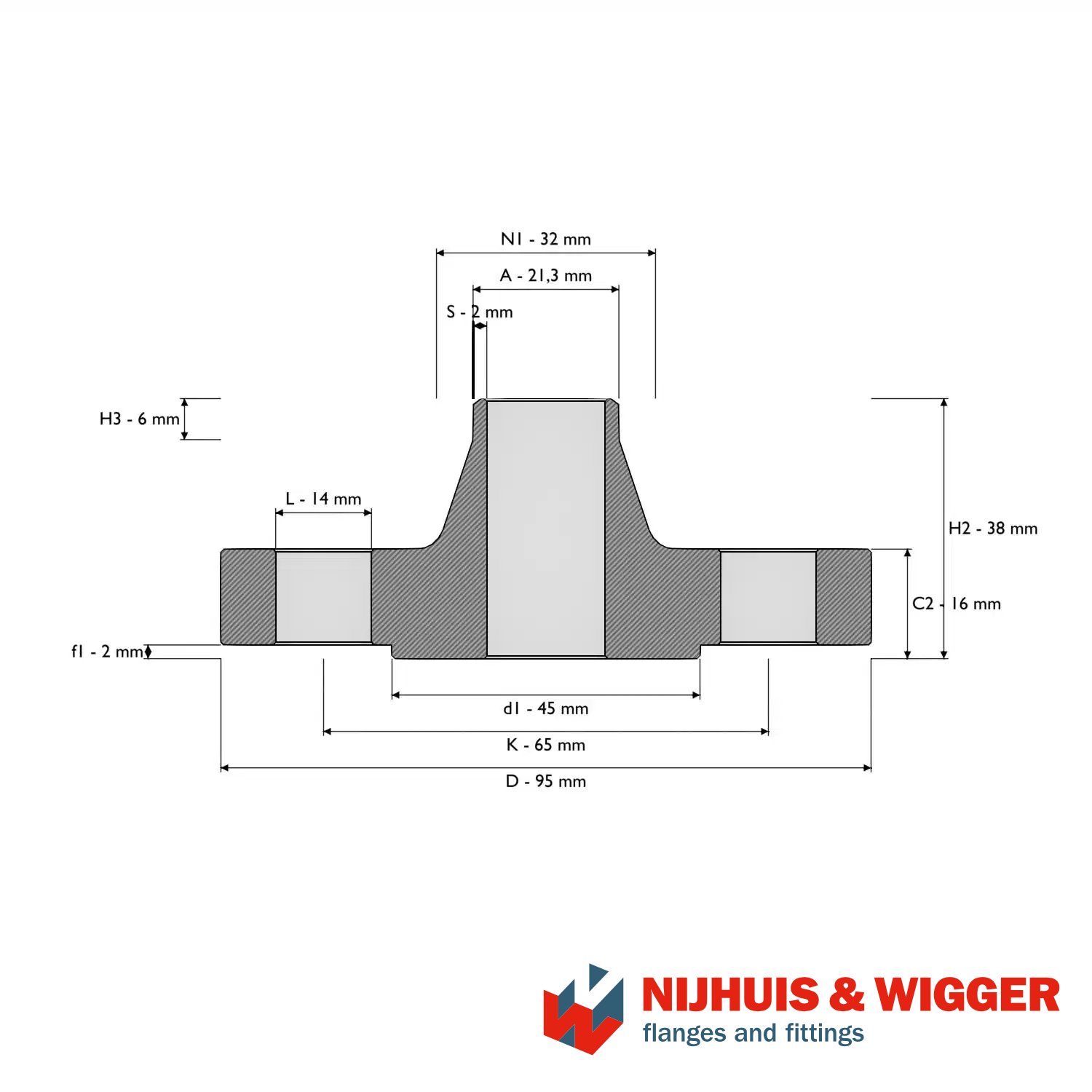

Voorlasflens 15 21.3 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    95



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    65

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    38



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    21.3



    Onderste buitendiameter hals (N1)

    32

    Dichtvlakdiameter (d1)

    45



    Dichtvlakhoogte (f1)

    2
  • weight 0.768

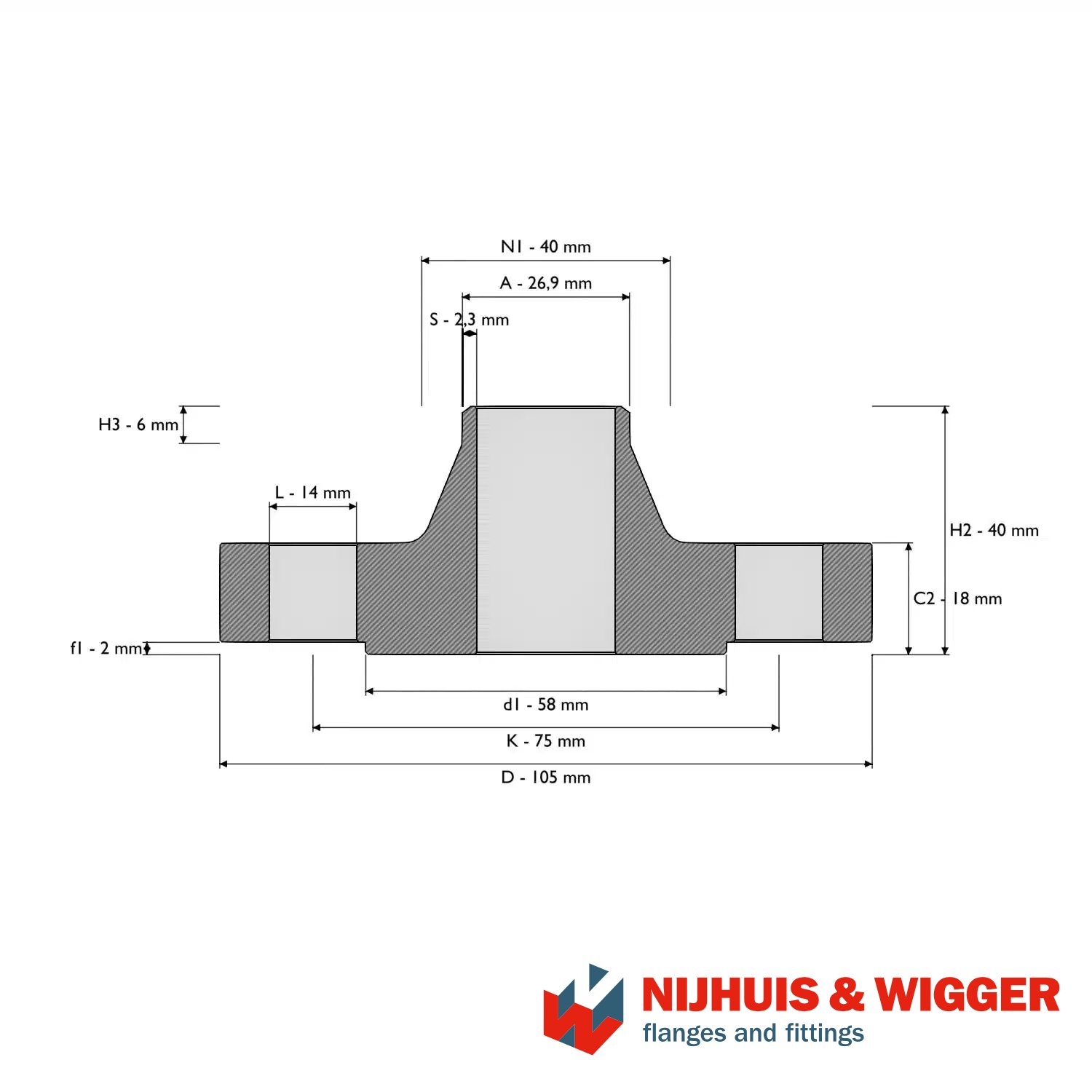

Voorlasflens 20 26.9 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    105



    Laseinddikte (S)

    2.3

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    75

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    26.9



    Onderste buitendiameter hals (N1)

    40

    Dichtvlakdiameter (d1)

    58



    Dichtvlakhoogte (f1)

    2



  • weight 1.09
Voorlasflens 25 33.7 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    115



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    85

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    33.7



    Onderste buitendiameter hals (N1)

    46

    Dichtvlakdiameter (d1)

    68



    Dichtvlakhoogte (f1)

    2
  • weight 1.3
Voorlasflens 32 42.4 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    140



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    100

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    42



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    42.4



    Onderste buitendiameter hals (N1)

    56

    Dichtvlakdiameter (d1)

    78



    Dichtvlakhoogte (f1)

    2



  • weight 1.91

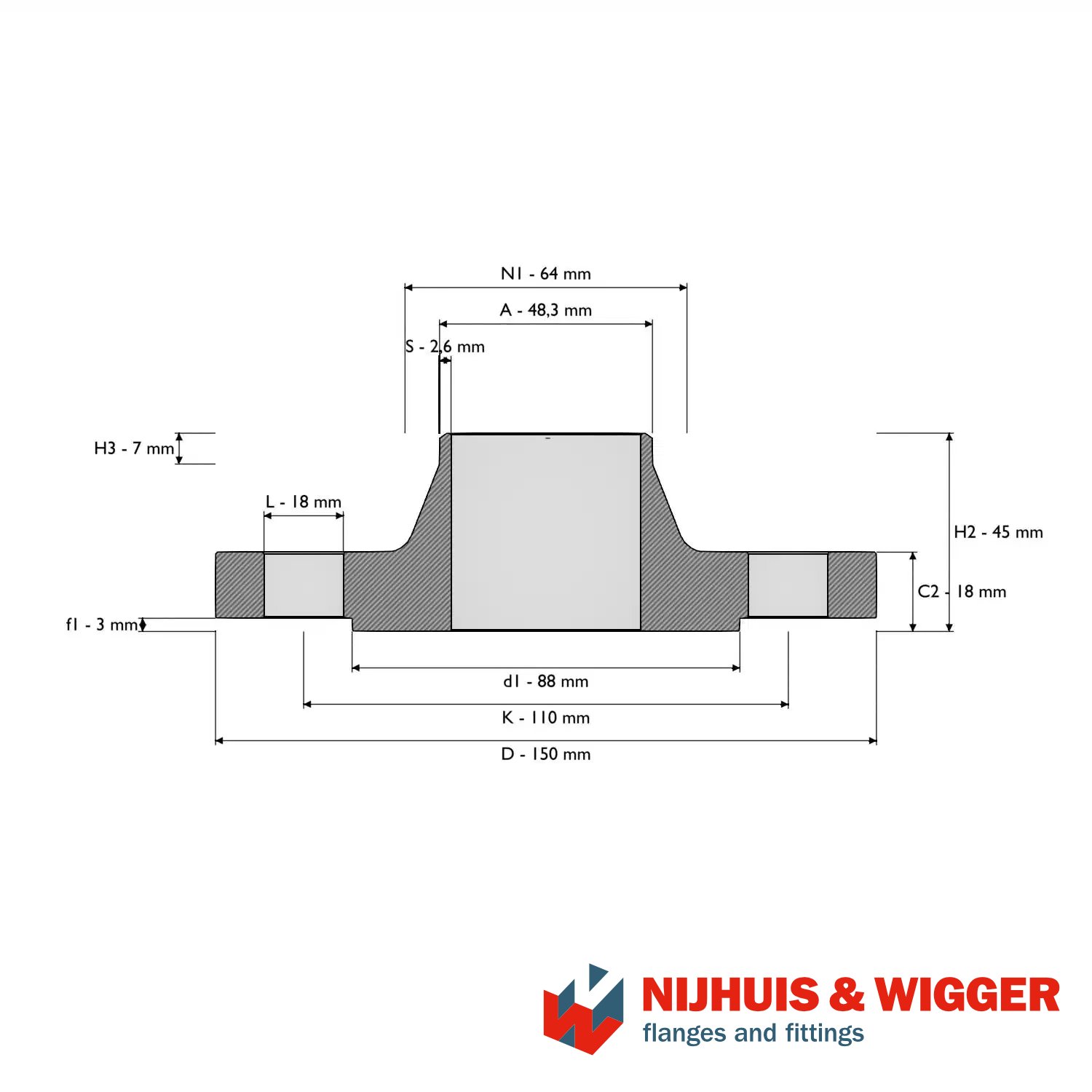

Voorlasflens 40 48.3 EN 1092-1 T:11 PN10-40 P250GH
  • dimensions

    Buitendiameter (D)

    150



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    110

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    45



    Hoogte 3 (H3)

    7

    Buitendiameter laseind (A)

    48.3



    Onderste buitendiameter hals (N1)

    64

    Dichtvlakdiameter (d1)

    88



    Dichtvlakhoogte (f1)

    3



  • weight 2.15
Voorlasflens 10 17.2 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    90



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    60

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    35



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    17.2



    Onderste buitendiameter hals (N1)

    28

    Dichtvlakdiameter (d1)

    40



    Dichtvlakhoogte (f1)

    2



  • weight 0.678
Voorlasflens 15 21.3 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    95



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    65

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    38



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    21.3



    Onderste buitendiameter hals (N1)

    32

    Dichtvlakdiameter (d1)

    45



    Dichtvlakhoogte (f1)

    2
  • weight 0.768
Voorlasflens 20 26.9 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    105



    Laseinddikte (S)

    2.3

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    75

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    26.9



    Onderste buitendiameter hals (N1)

    40

    Dichtvlakdiameter (d1)

    58



    Dichtvlakhoogte (f1)

    2



  • weight 1.09
Voorlasflens 25 33.7 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    115



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    85

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    33.7



    Onderste buitendiameter hals (N1)

    46

    Dichtvlakdiameter (d1)

    68



    Dichtvlakhoogte (f1)

    2
  • weight 1.3
Voorlasflens 32 42.4 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    140



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    100

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    42



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    42.4



    Onderste buitendiameter hals (N1)

    56

    Dichtvlakdiameter (d1)

    78



    Dichtvlakhoogte (f1)

    2



  • weight 1.91
Voorlasflens 40 48.3 EN 1092-1 T:11 PN10-40 P355QH1
  • dimensions

    Buitendiameter (D)

    150



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    110

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    45



    Hoogte 3 (H3)

    7

    Buitendiameter laseind (A)

    48.3



    Onderste buitendiameter hals (N1)

    64

    Dichtvlakdiameter (d1)

    88



    Dichtvlakhoogte (f1)

    3



  • weight 2.15
Voorlasflens 10 17.2 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    90



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    60

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    35



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    17.2



    Onderste buitendiameter hals (N1)

    28

    Dichtvlakdiameter (d1)

    40



    Dichtvlakhoogte (f1)

    2



  • weight 0.678
Voorlasflens 15 21.3 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    95



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    65

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    38



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    21.3



    Onderste buitendiameter hals (N1)

    32

    Dichtvlakdiameter (d1)

    45



    Dichtvlakhoogte (f1)

    2
  • weight 0.768
Voorlasflens 20 26.9 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    105



    Laseinddikte (S)

    2.3

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    75

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    26.9



    Onderste buitendiameter hals (N1)

    40

    Dichtvlakdiameter (d1)

    58



    Dichtvlakhoogte (f1)

    2



  • weight 1.09
Voorlasflens 25 33.7 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    115



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    85

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    33.7



    Onderste buitendiameter hals (N1)

    46

    Dichtvlakdiameter (d1)

    68



    Dichtvlakhoogte (f1)

    2
  • weight 1.3
Voorlasflens 32 42.4 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    140



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    100

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    42



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    42.4



    Onderste buitendiameter hals (N1)

    56

    Dichtvlakdiameter (d1)

    78



    Dichtvlakhoogte (f1)

    2



  • weight 1.91
Voorlasflens 40 48.3 EN 1092-1 T:11 PN10-40 16Mo3
  • dimensions

    Buitendiameter (D)

    150



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    110

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    45



    Hoogte 3 (H3)

    7

    Buitendiameter laseind (A)

    48.3



    Onderste buitendiameter hals (N1)

    64

    Dichtvlakdiameter (d1)

    88



    Dichtvlakhoogte (f1)

    3



  • weight 2.15
Voorlasflens 10 17.2 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    90



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    60

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    35



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    17.2



    Onderste buitendiameter hals (N1)

    28

    Dichtvlakdiameter (d1)

    40



    Dichtvlakhoogte (f1)

    2



  • weight 0.678
Voorlasflens 15 21.3 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    95



    Laseinddikte (S)

    2

    Dikte 2 (C2)

    16



    Boutcirkeldiameter (K)

    65

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    38



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    21.3



    Onderste buitendiameter hals (N1)

    32

    Dichtvlakdiameter (d1)

    45



    Dichtvlakhoogte (f1)

    2
  • weight 0.768
Voorlasflens 20 26.9 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    105



    Laseinddikte (S)

    2.3

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    75

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    26.9



    Onderste buitendiameter hals (N1)

    40

    Dichtvlakdiameter (d1)

    58



    Dichtvlakhoogte (f1)

    2



  • weight 1.09
Voorlasflens 25 33.7 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    115



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    85

    Hoekradius (R1)

    4



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    14

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    40



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    33.7



    Onderste buitendiameter hals (N1)

    46

    Dichtvlakdiameter (d1)

    68



    Dichtvlakhoogte (f1)

    2
  • weight 1.3
Voorlasflens 32 42.4 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    140



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    100

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    42



    Hoogte 3 (H3)

    6

    Buitendiameter laseind (A)

    42.4



    Onderste buitendiameter hals (N1)

    56

    Dichtvlakdiameter (d1)

    78



    Dichtvlakhoogte (f1)

    2



  • weight 1.91
Voorlasflens 40 48.3 EN 1092-1 T:11 PN10-40 13CrMo4-5
  • dimensions

    Buitendiameter (D)

    150



    Laseinddikte (S)

    2.6

    Dikte 2 (C2)

    18



    Boutcirkeldiameter (K)

    110

    Hoekradius (R1)

    6



    Naafradius (R2)

    1.6

    Aantal boutgaten (n)

    4



    Boutgatdiameter (L)

    18

    Vlakker punt laseind (Sf)

    1.6



    Afschuining laseind buiten (º)

    30

    Hoogte 2 (H2)

    45



    Hoogte 3 (H3)

    7

    Buitendiameter laseind (A)

    48.3



    Onderste buitendiameter hals (N1)

    64

    Dichtvlakdiameter (d1)

    88



    Dichtvlakhoogte (f1)

    3



  • weight 2.15

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.

 Vraag ons salesteam

Meer flenzen volgens EN1092-1
