| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
165
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
74
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.53
|
| Voorlasflens |
65` |
76.1 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |

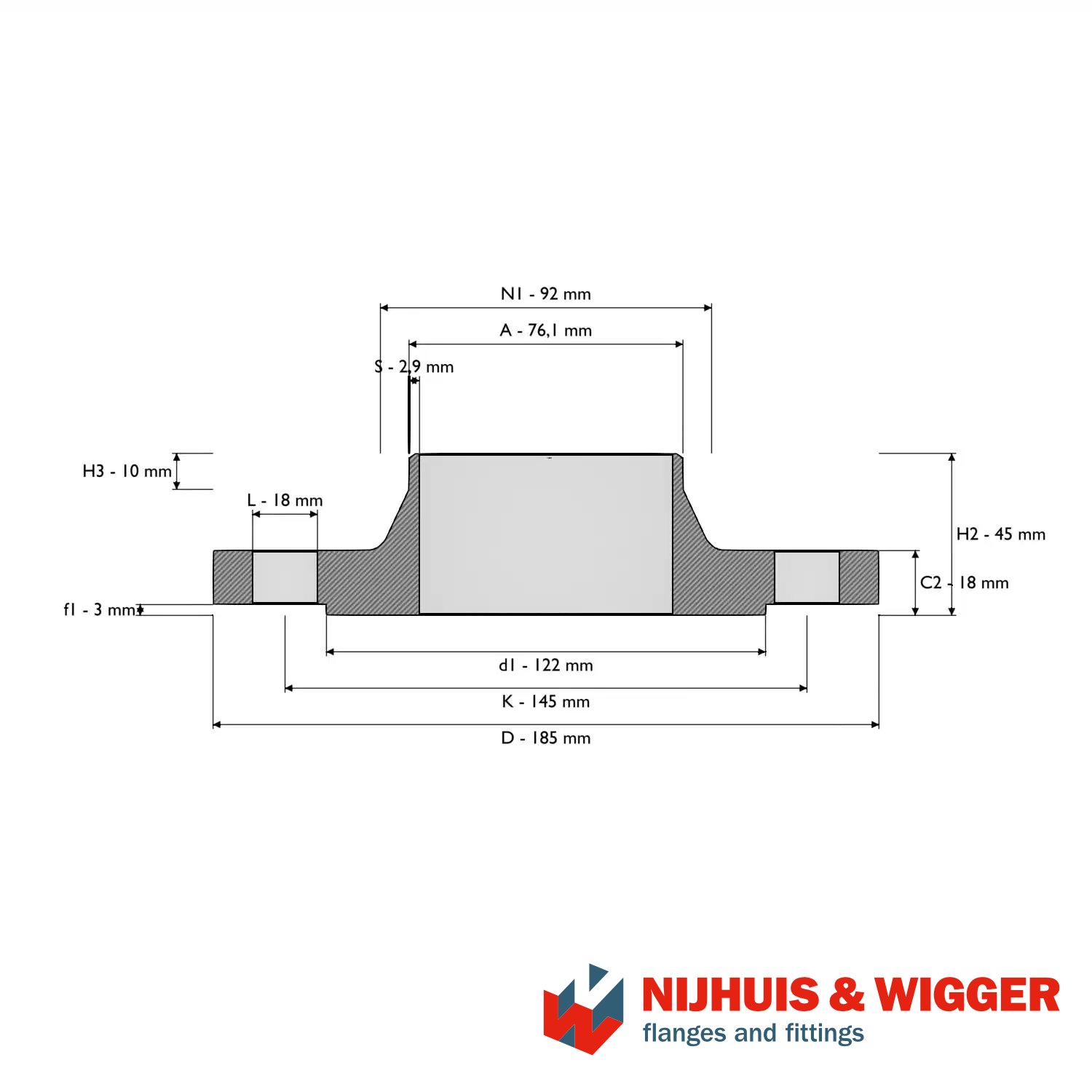

- DN 65`
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
185
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
145
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
92
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.03
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
200
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
50
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
105
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.92
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |

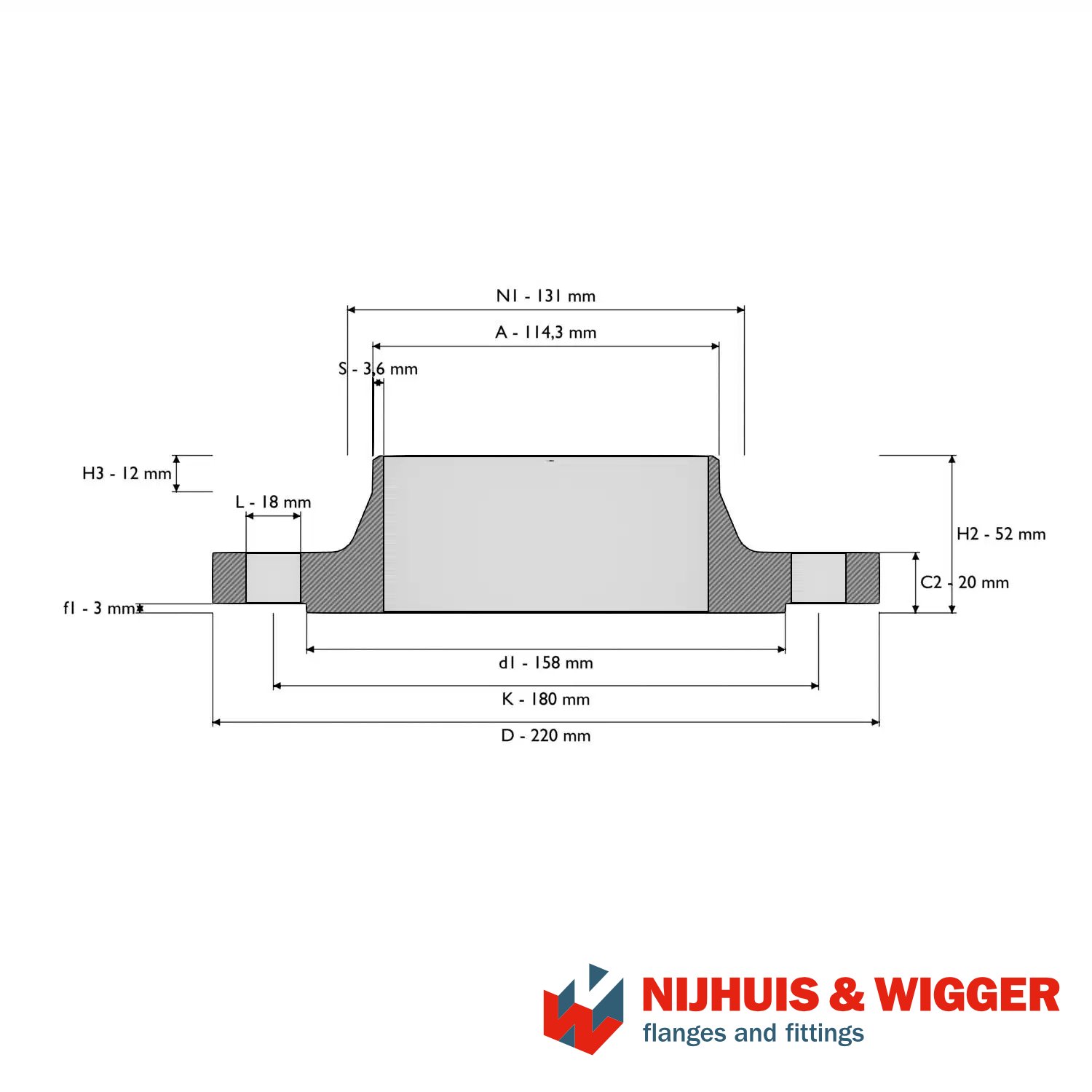

- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
220
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
180
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
52
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
131
|
|
Dichtvlakdiameter (d1)
|
158
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.62
|
| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |

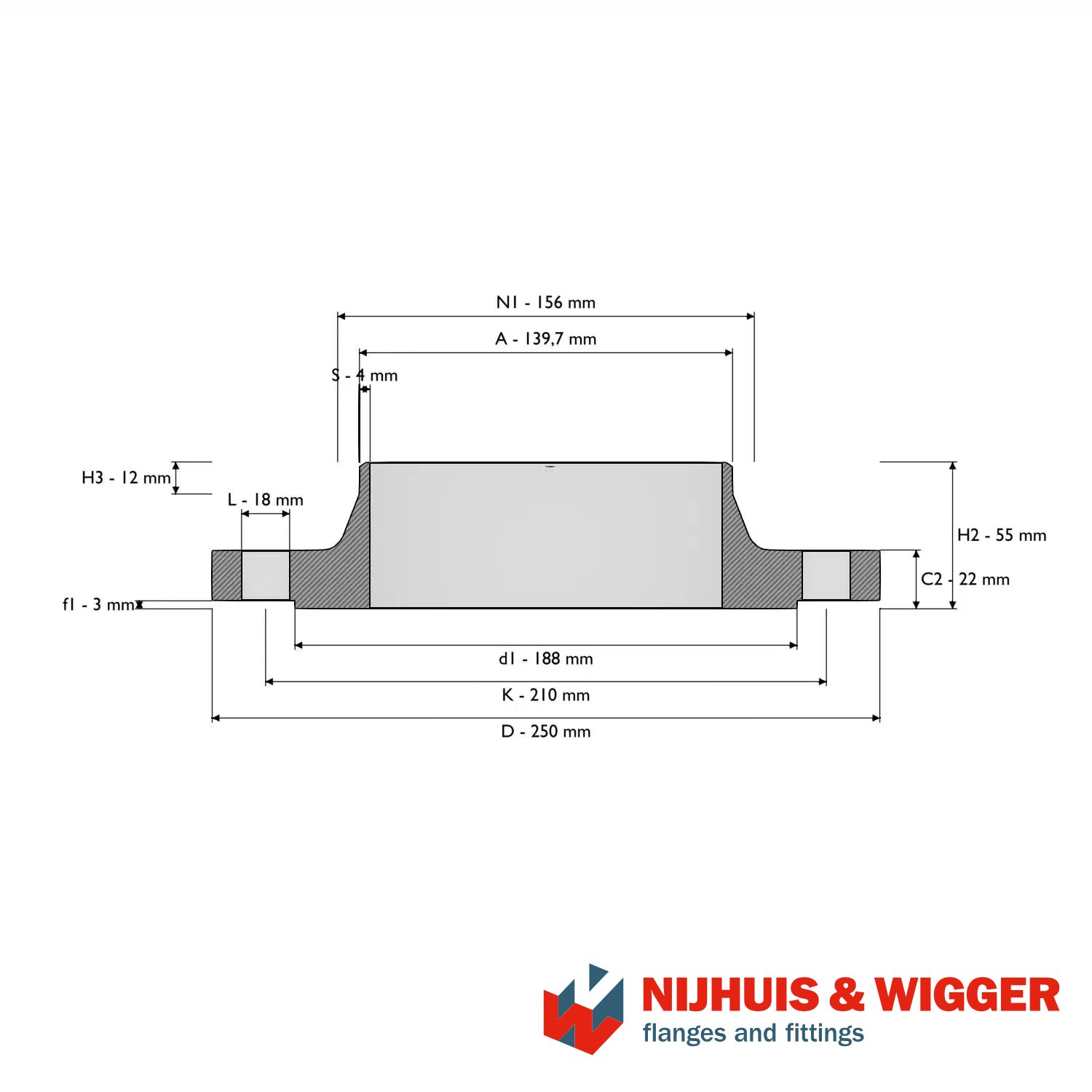

- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
210
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
55
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
139.7
|
|
Onderste buitendiameter hals (N1)
|
156
|
|
Dichtvlakdiameter (d1)
|
188
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.3
|
| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P250GH |

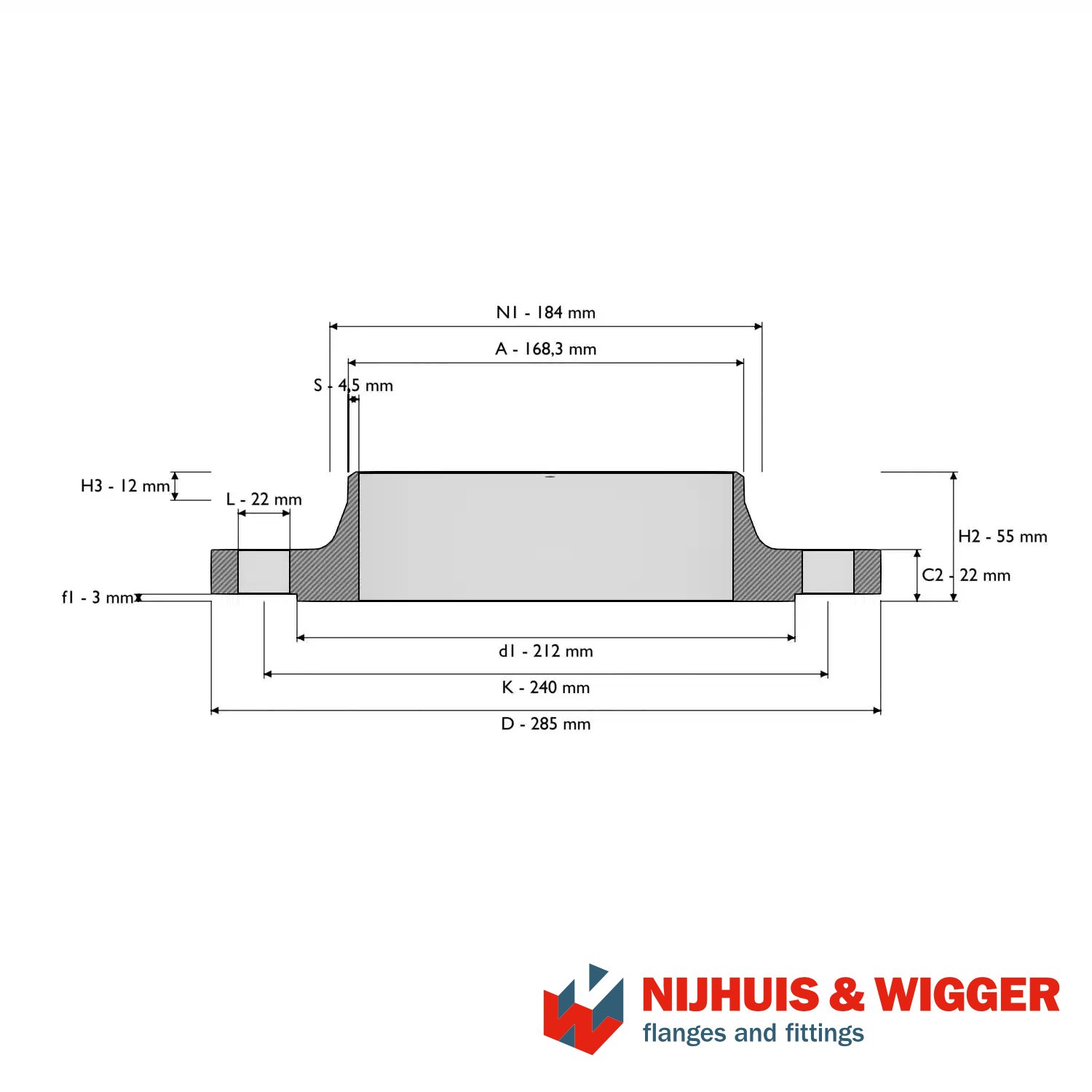

- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
285
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
55
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
168.3
|
|
Onderste buitendiameter hals (N1)
|
184
|
|
Dichtvlakdiameter (d1)
|
212
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 7.81
|
| Voorlasflens |
50 |
60.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 50
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
165
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
1.6
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
8
|
|
Buitendiameter laseind (A)
|
60.3
|
|
Onderste buitendiameter hals (N1)
|
74
|
|
Dichtvlakdiameter (d1)
|
102
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 2.53
|
| Voorlasflens |
65` |
76.1 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 65`
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
185
|
|
Laseinddikte (S)
|
2.9
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
145
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
4
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
45
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
76.1
|
|
Onderste buitendiameter hals (N1)
|
92
|
|
Dichtvlakdiameter (d1)
|
122
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.03
|
| Voorlasflens |
80 |
88.9 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 80
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
200
|
|
Laseinddikte (S)
|
3.2
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
50
|
|
Hoogte 3 (H3)
|
10
|
|
Buitendiameter laseind (A)
|
88.9
|
|
Onderste buitendiameter hals (N1)
|
105
|
|
Dichtvlakdiameter (d1)
|
138
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 3.92
|
| Voorlasflens |
100 |
114.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 100
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
220
|
|
Laseinddikte (S)
|
3.6
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
180
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
52
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
114.3
|
|
Onderste buitendiameter hals (N1)
|
131
|
|
Dichtvlakdiameter (d1)
|
158
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 4.62
|
| Voorlasflens |
125 |
139.7 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 125
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Laseinddikte (S)
|
4
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
210
|
|
Hoekradius (R1)
|
8
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
55
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
139.7
|
|
Onderste buitendiameter hals (N1)
|
156
|
|
Dichtvlakdiameter (d1)
|
188
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 6.3
|
| Voorlasflens |
150 |
168.3 |
EN 1092-1 |
T:11 |
PN10-16 |
P355QH1 |
- DN 150
- Norm EN 1092-1
- Type T:11
- Facing type B1
- Nominal pressure PN10-16
- Material name P355QH1
- Material Number 1.0571
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
285
|
|
Laseinddikte (S)
|
4.5
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
10
|
|
Naafradius (R2)
|
2.4
|
|
Aantal boutgaten (n)
|
8
|
|
Boutgatdiameter (L)
|
22
|
|
Vlakker punt laseind (Sf)
|
1.6
|
|
Afschuining laseind buiten (º)
|
30
|
|
Hoogte 2 (H2)
|
55
|
|
Hoogte 3 (H3)
|
12
|
|
Buitendiameter laseind (A)
|
168.3
|
|
Onderste buitendiameter hals (N1)
|
184
|
|
Dichtvlakdiameter (d1)
|
212
|
|
Dichtvlakhoogte (f1)
|
3
|
- weight 7.81
|
