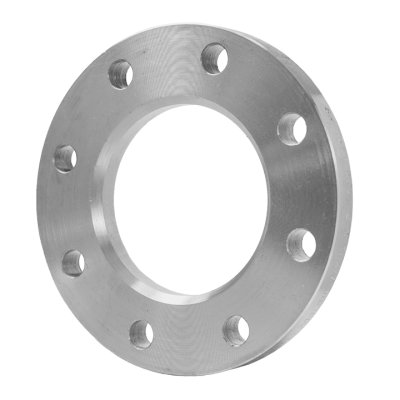

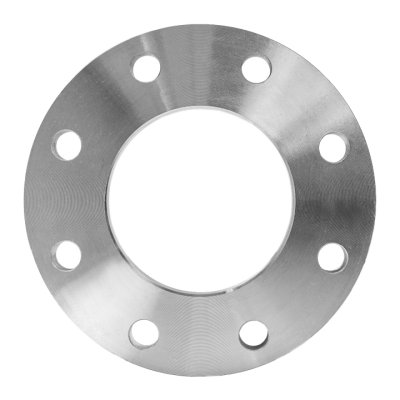

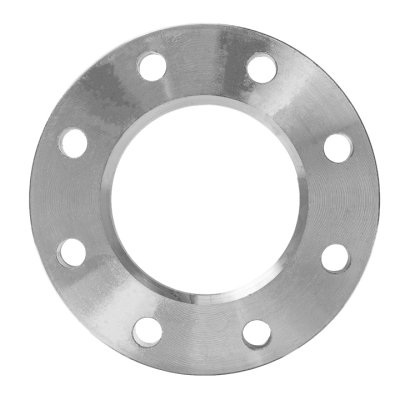

Overschuifflens PN 25-40 | Staal & RVS | EN 1092-1 Type 02
Overschuifflenzen volgens EN1092-1 type 02 (DIN 2641 - 2656) worden vaak verwerkt in installaties, pijpleidingsystemen of apparatenbouw en worden over een buis geschoven waarna deze eraan vast wordt gelast. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende overschuifflenzen leveren.
- Verkrijgbare drukklasses PN 6 - PN 40
- Afmeting tot DN 600
- 45° laskant
- Voorraaditem (zie voorraadprogramma in downloads)

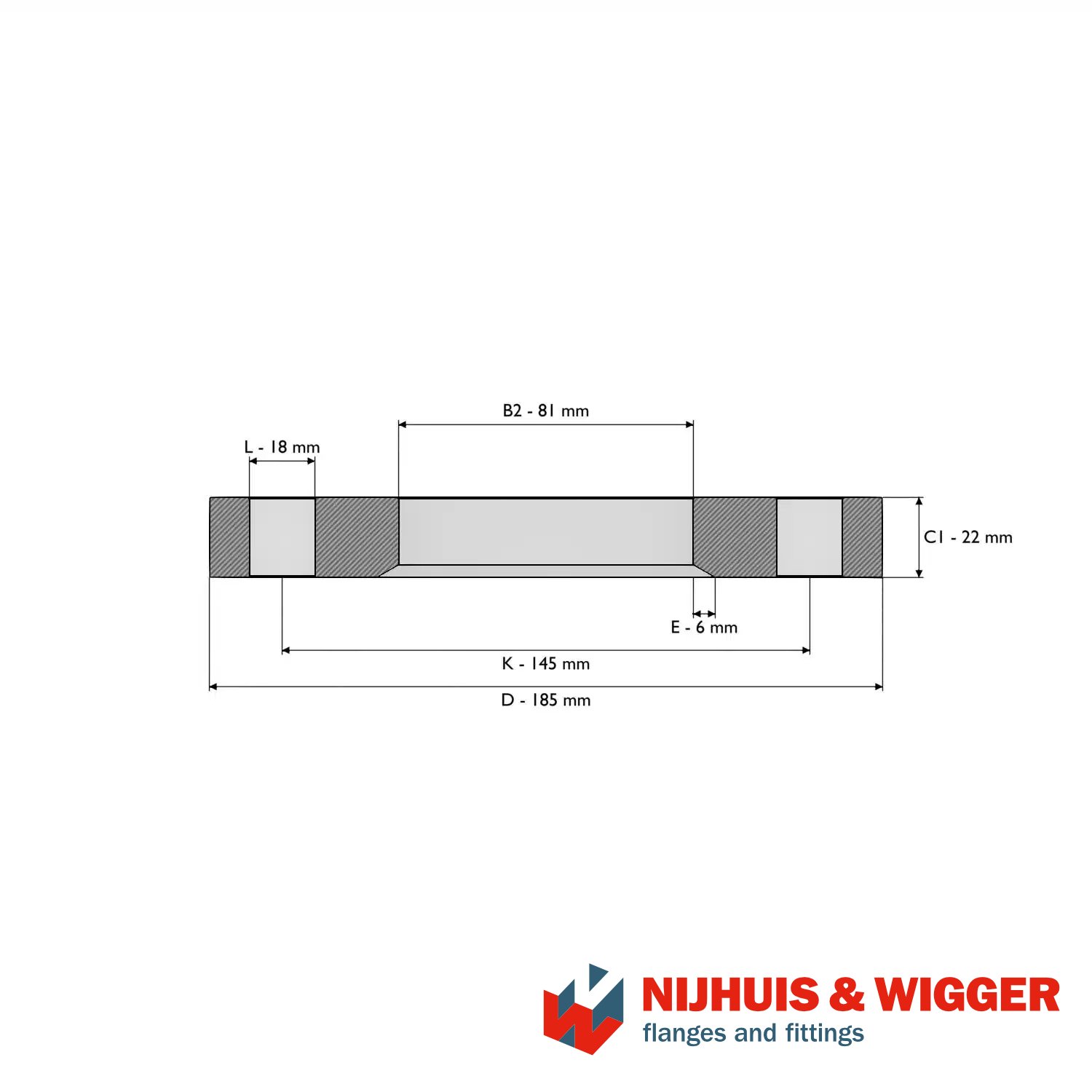

| product name | DN | Size | Norm | Type | Nominal pressure | Material name |
|---|---|---|---|---|---|---|
| Overschuifflens | 65 | 76.1 | EN 1092-1 | T:02 | PN25-40 | P250GH |
Wij leveren voorlasflenzen in de volgende materiaalsoorten:
| DIN norm | EN norm |
| Koolstofstaal | |
| C22.8 | P250GH |
| Rst 37.2 | S235JRG2 |
| 15Mo3 | 16Mo3 |
| 13CrMo44 | 13CrMo4-5 |
| W/TSTE 355 | P355QH1 |
| P355NL1 | |
| P355NH | |
| 10CrMo9-10 | 11CrMo9-10 |
| Roestvaststaal | |
| 1.4301 / 1.4307 / 1.4541 | |
| 1.1104 / 1.4404 / 1.4571 | |
| 1.4462 (Duplex) | |
| 1.4501 (Superduplex) |
Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:
| DIN norm | EN norm | Type | Druk |
| 2631 | EN 1092-1 | 11 | PN 6 |
| 2632 | EN 1092-1 | 11 | PN 10 |
| 2633 | EN 1092-1 | 11 | PN 16 |
| 2634 | EN 1092-1 | 11 | PN 25 |
| 2635 | EN 1092-1 | 11 | PN 40 |
| 2636 | EN 1092-1 | 11 | PN 63 |
| 2637 | EN 1092-1 | 11 | PN 100 |
| 2638 | EN 1092-1 | 11 | PN 160 |
| 2628 | EN 1092-1 | 11 | PN 250 |
| 2629 | EN 1092-1 | 11 | PN 320 |
| 2627 | EN 1092-1 | 11 | PN 400 |
Klik op één van de onderstaande PDF logo's om de download te starten.
 |
Wanddikteschema |
|
Voorraadprogramma |
|
Leverprogramma |
Voorlasflenzen bewerken
volgens norm of klantspecificatieBekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.
Bekijk bewerkingen
Flenzen op maat
Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.
