Overschuifflens PN 10-16 | Staal & RVS | EN 1092-1 Type 02

Overschuifflenzen volgens EN1092-1 type 02 (DIN 2641 - 2656) worden vaak verwerkt in installaties, pijpleidingsystemen of apparatenbouw en worden over een buis geschoven waarna deze eraan vast wordt gelast. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende overschuifflenzen leveren.

  • Verkrijgbare drukklasses PN 6 - PN 40
  • Afmeting tot DN 600
  • 45° laskant
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Flenzen, Staal, EN1092-/11, Type 02, Overschuifflens.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

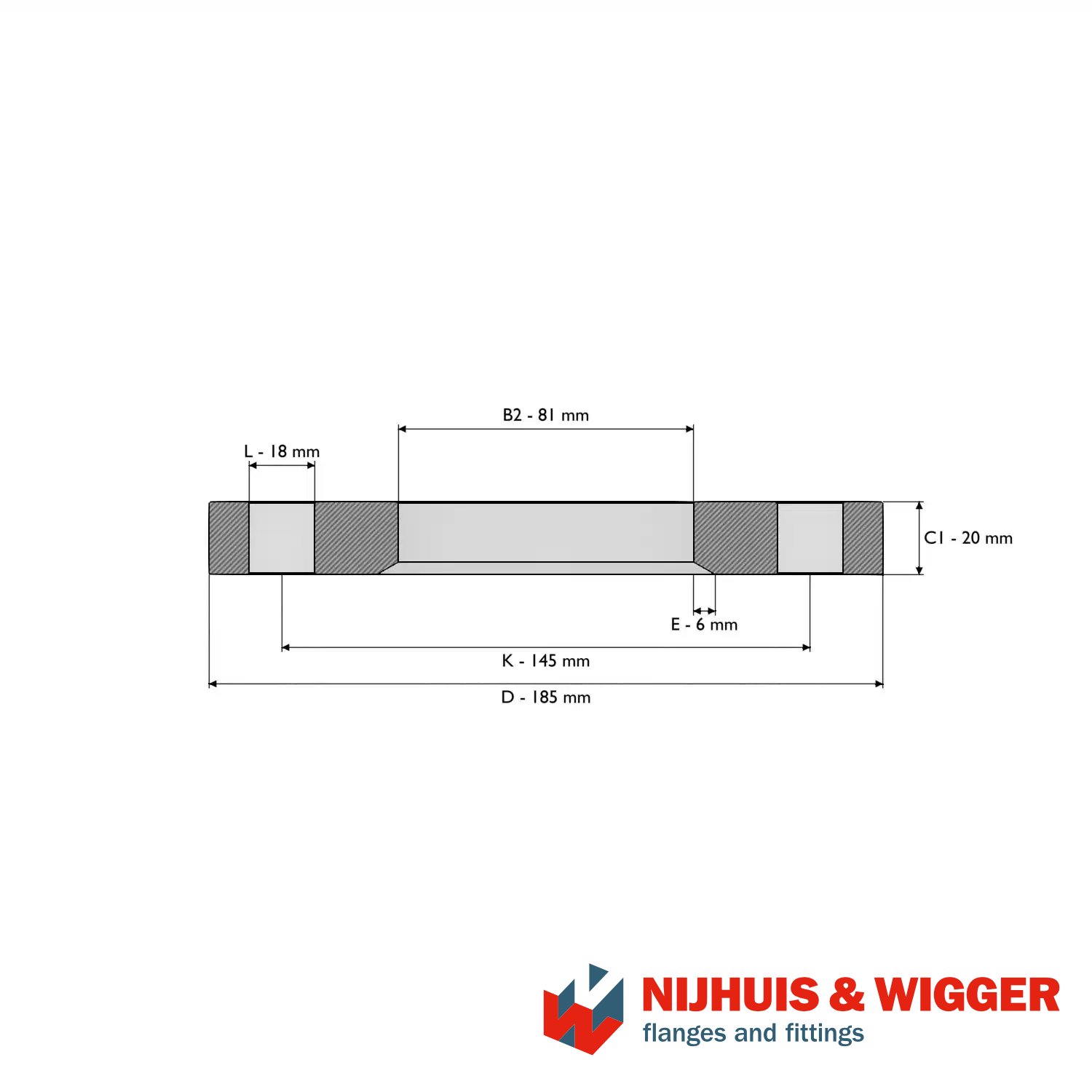

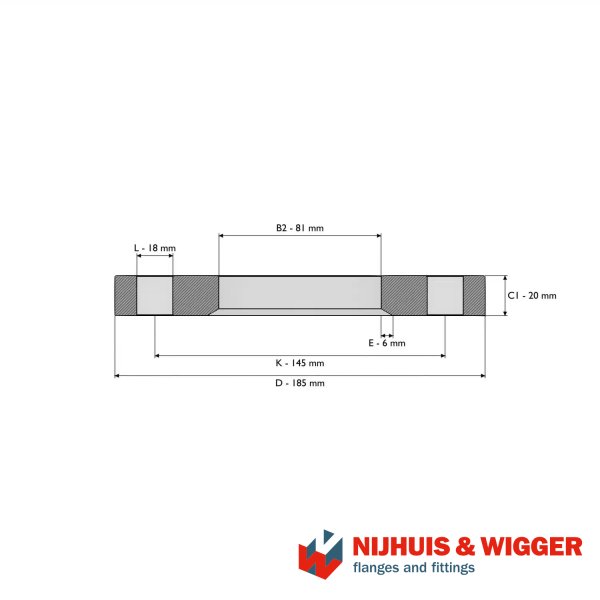

Overschuifflens 65 76.1 EN 1092-1 T:02 PN10-16 P250GH
  • dimensions

    Buitendiameter (D)

    185



    Pijpafmeting flens (d1)

    76.1

    Aantal boutgaten (n)

    4



    Boutcirkeldiameter (K)

    145

    Binnendiameter (B2)

    81



    Boutgatdiameter (L)

    18

    Dikte 1 (C1)

    20



    Schuinkant (E)

    6



  • weight 3.21

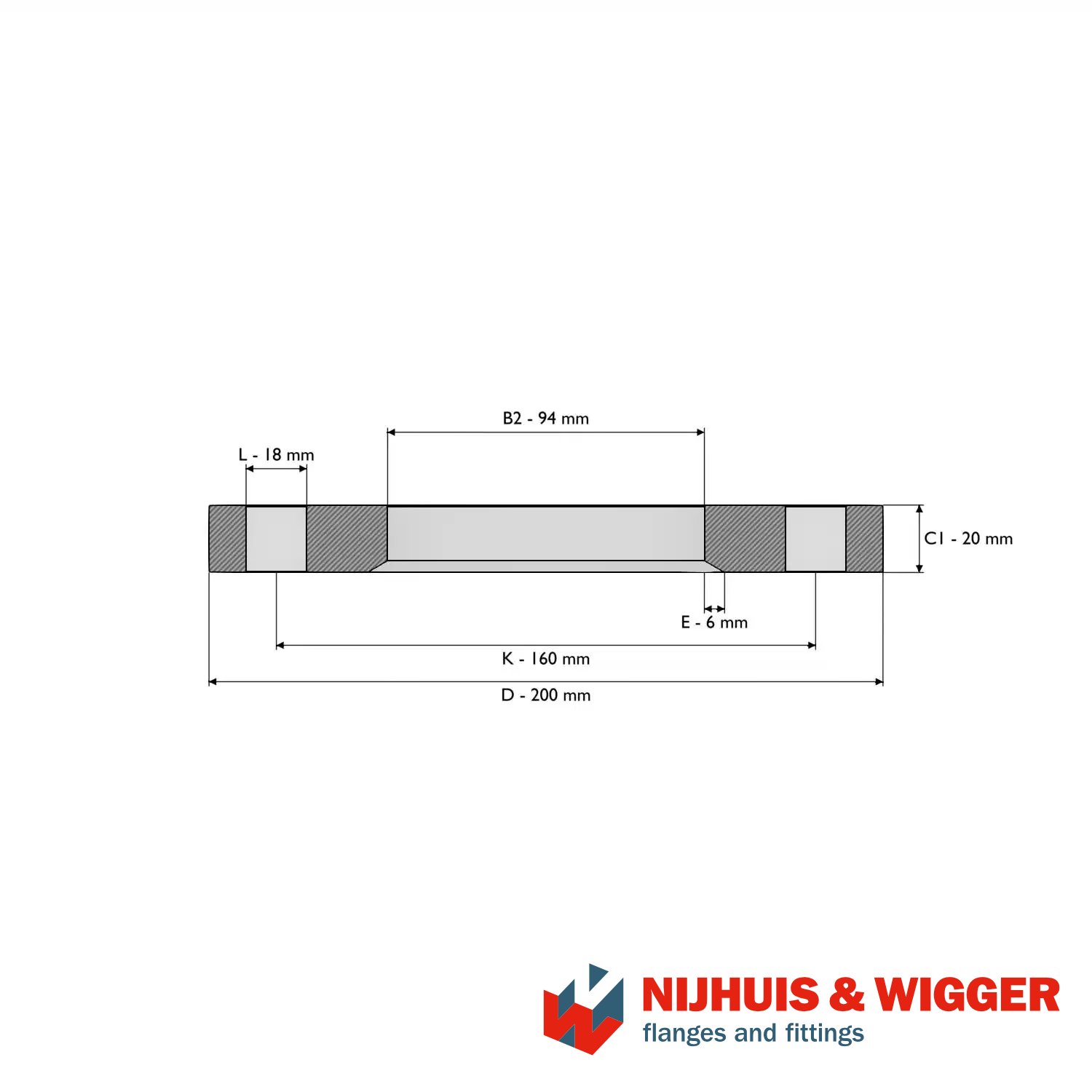

Overschuifflens 80 88.9 EN 1092-1 T:02 PN10-16 P250GH
  • dimensions

    Buitendiameter (D)

    200



    Pijpafmeting flens (d1)

    88.9

    Aantal boutgaten (n)

    8



    Boutcirkeldiameter (K)

    160

    Binnendiameter (B2)

    94



    Boutgatdiameter (L)

    18

    Dikte 1 (C1)

    20



    Schuinkant (E)

    6
  • weight 3.48
Overschuifflens 100 114.3 EN 1092-1 T:02 PN10-16 P250GH
  • dimensions

    Buitendiameter (D)

    220



    Pijpafmeting flens (d1)

    114.3

    Aantal boutgaten (n)

    8



    Boutcirkeldiameter (K)

    180

    Binnendiameter (B2)

    120



    Boutgatdiameter (L)

    18

    Dikte 1 (C1)

    22



    Schuinkant (E)

    6



  • weight 4.2

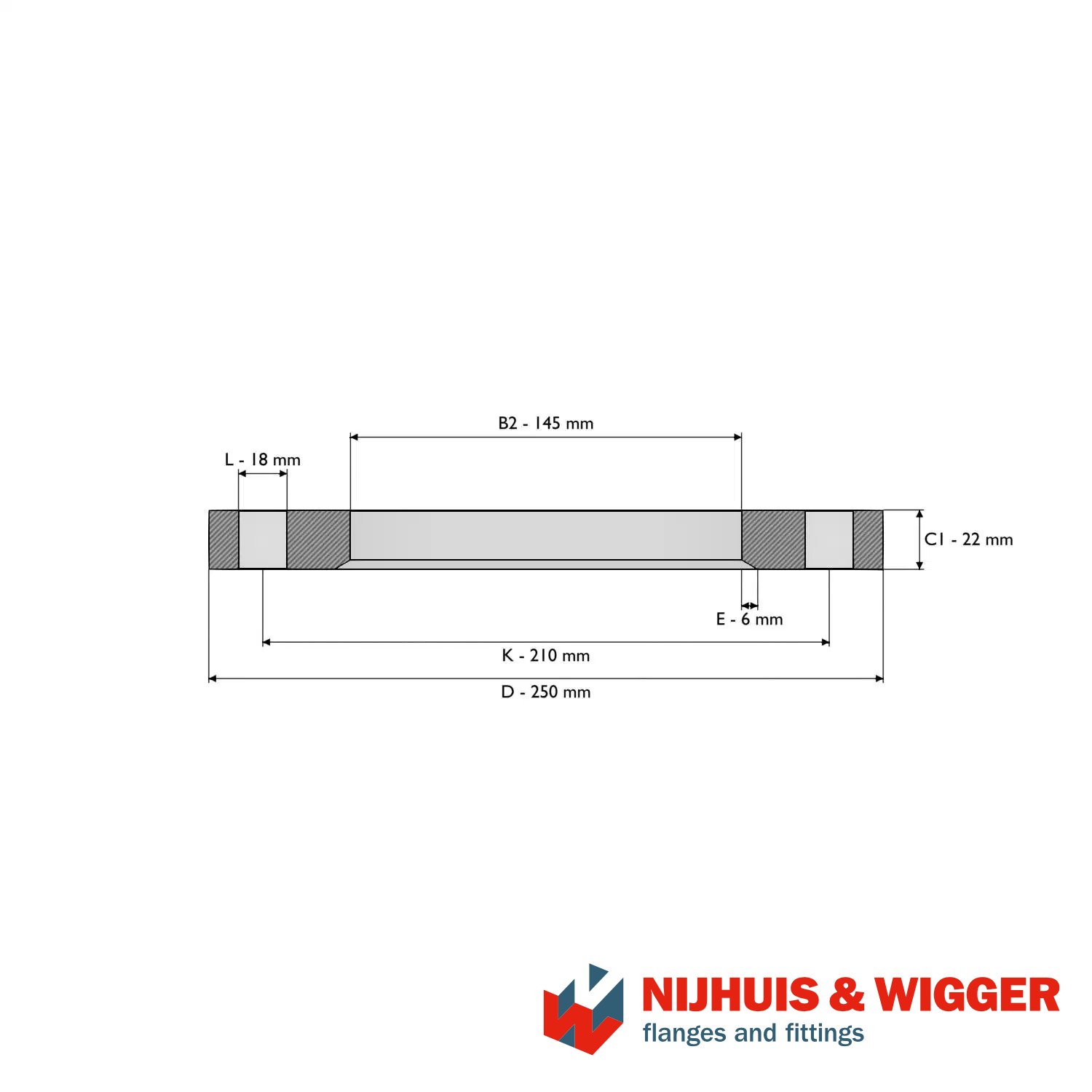

Overschuifflens 125 139.7 EN 1092-1 T:02 PN10-16 P250GH
  • dimensions

    Buitendiameter (D)

    250



    Pijpafmeting flens (d1)

    139.7

    Aantal boutgaten (n)

    8



    Boutcirkeldiameter (K)

    210

    Binnendiameter (B2)

    145



    Boutgatdiameter (L)

    18

    Dikte 1 (C1)

    22



    Schuinkant (E)

    6
  • weight 5.21

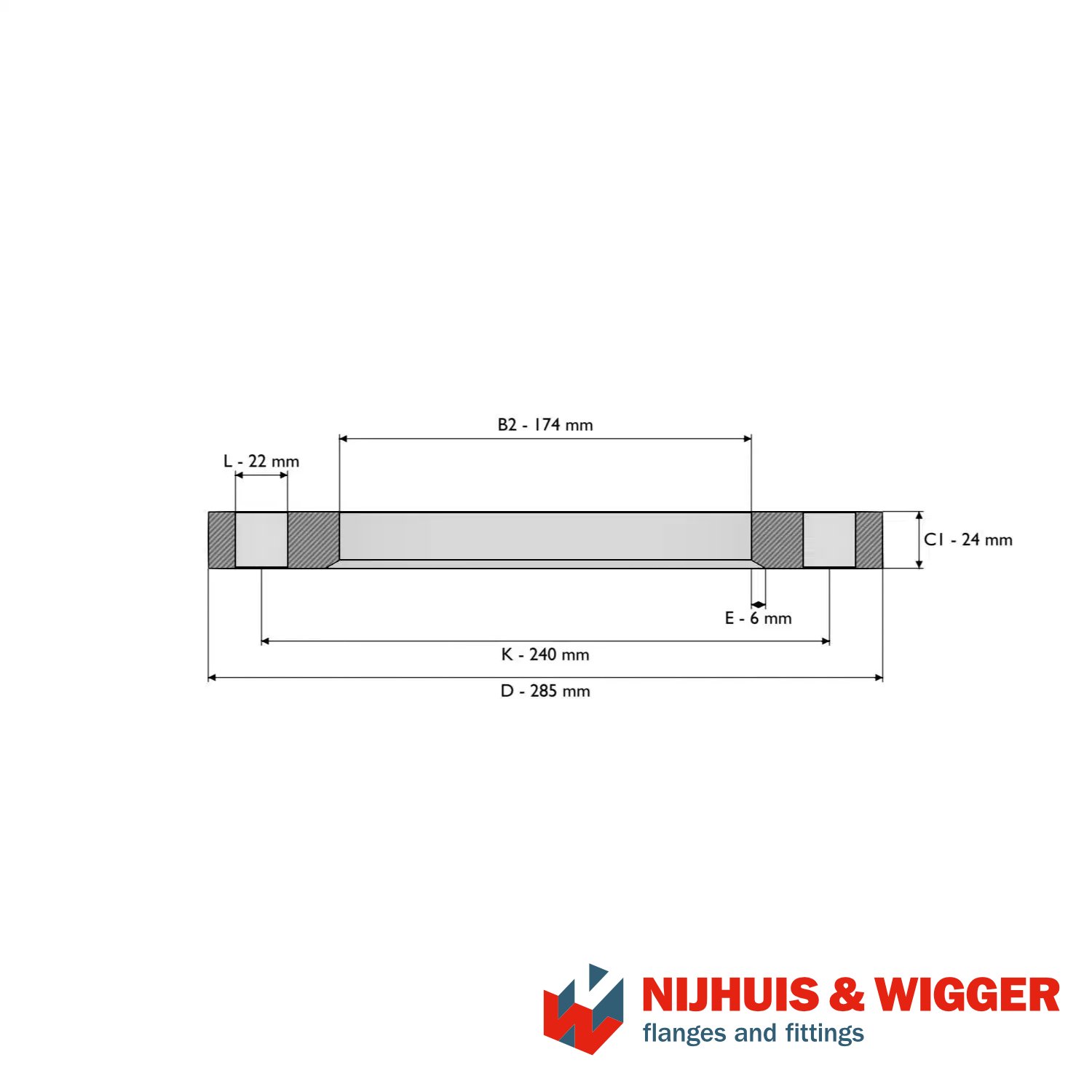

Overschuifflens 150 168.3 EN 1092-1 T:02 PN10-16 P250GH
  • dimensions

    Buitendiameter (D)

    285



    Pijpafmeting flens (d1)

    168.3

    Aantal boutgaten (n)

    8



    Boutcirkeldiameter (K)

    240

    Binnendiameter (B2)

    174



    Boutgatdiameter (L)

    22

    Dikte 1 (C1)

    24



    Schuinkant (E)

    6



  • weight 5.21

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.
