| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |

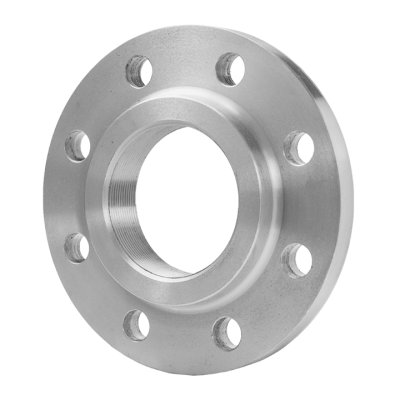

| Draadflens |
10 |
3/8" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

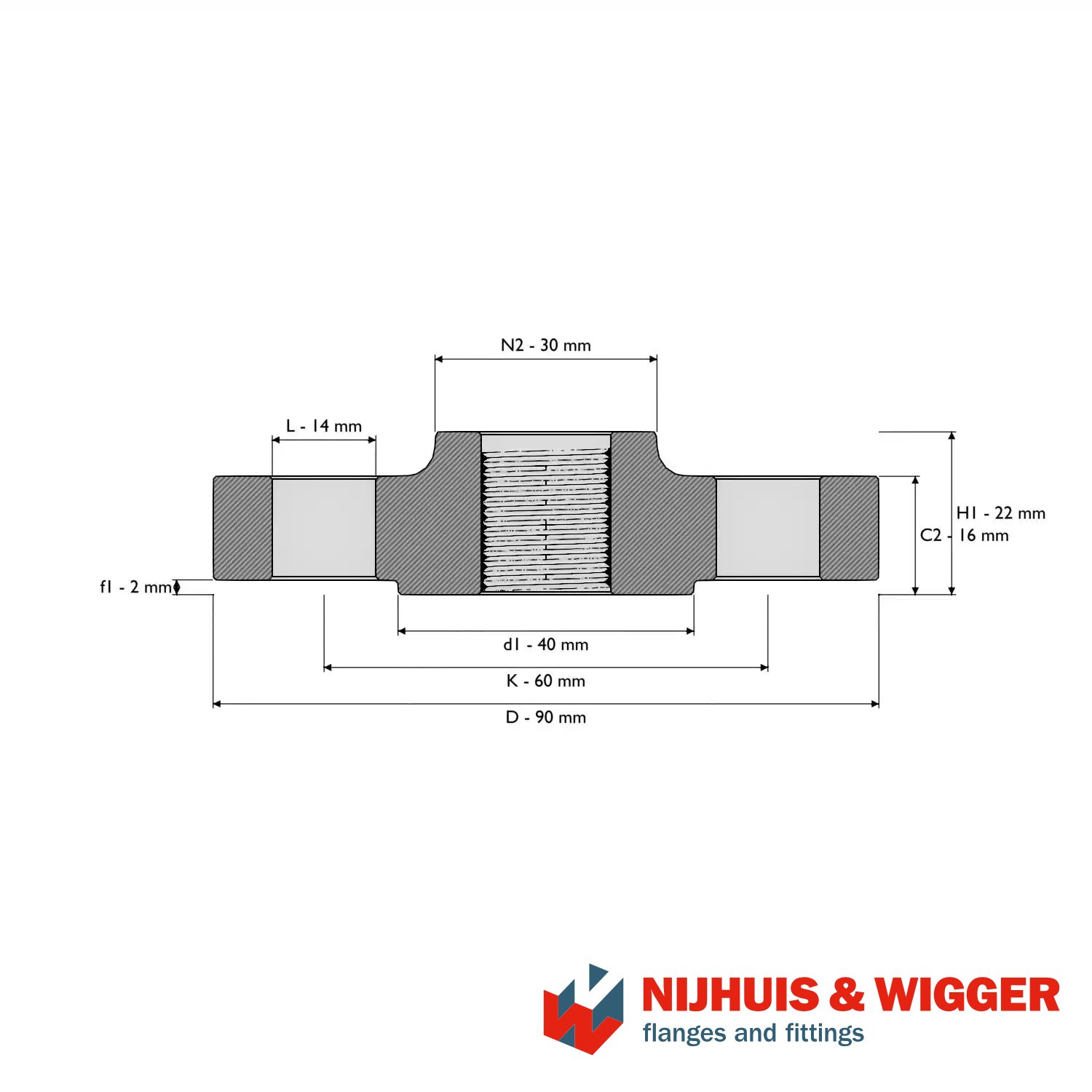

- DN 10
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
90
|
|
Pijpafmeting flens (d1)
|
3/8”
|
|
Dikte 2 (C2)
|
16
|
|
Boutcirkeldiameter (K)
|
60
|
|
Hoekradius (R1)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
30
|
|
Hoogte 1 (H1)
|
22
|
|
Dichtvlakhoogte (f1)
|
2
|
|
Dichtvlakdiameter (d1)
|
40
|
|
|
|
- weight 0.646
|
| Draadflens |
15 |
1/2" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

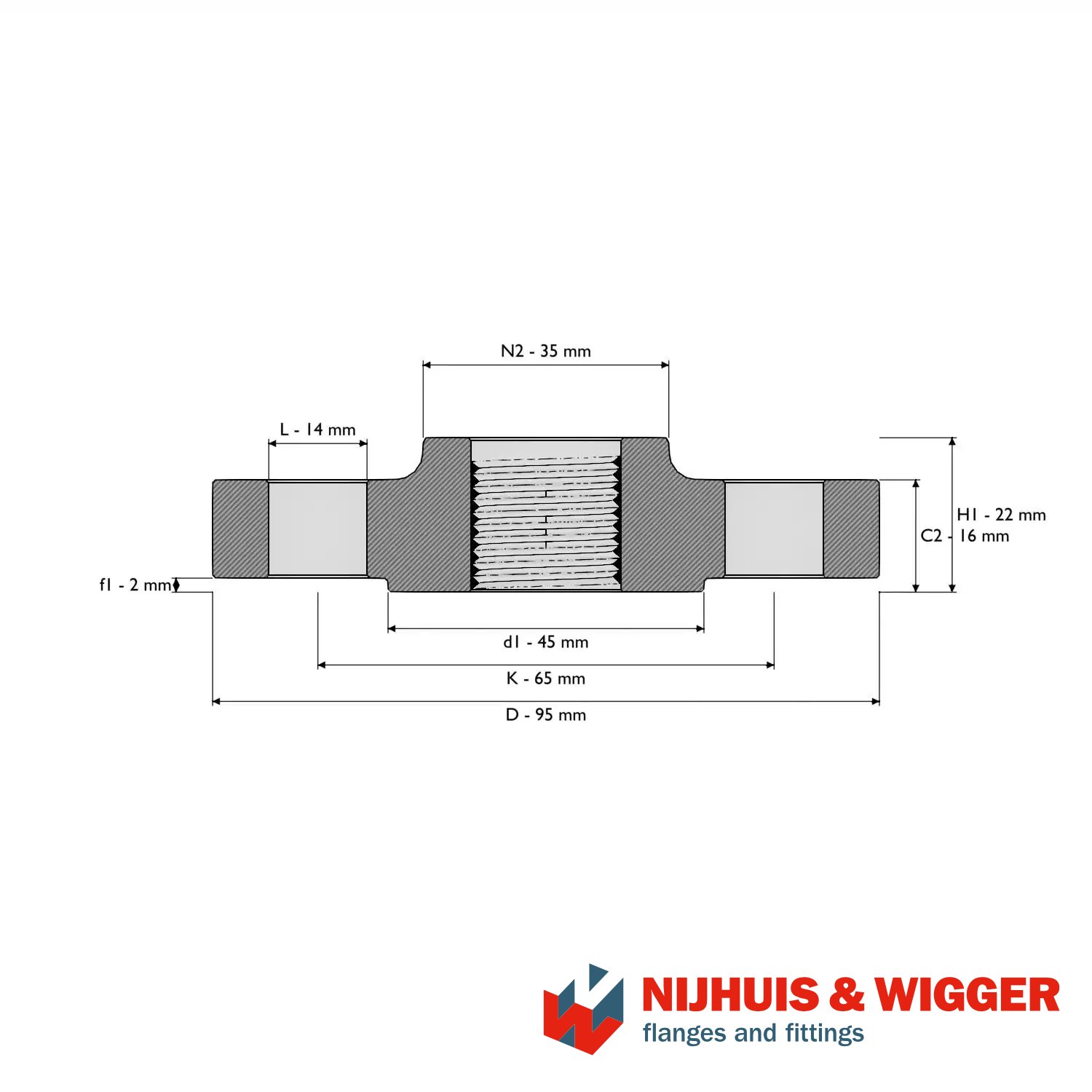

- DN 15
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
95
|
|
Pijpafmeting flens (d1)
|
1/2"
|
|
Dikte 2 (C2)
|
16
|
|
Boutcirkeldiameter (K)
|
65
|
|
Hoekradius (R1)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
35
|
|
Hoogte 1 (H1)
|
22
|
|
Dichtvlakhoogte (f1)
|
2
|
|
Dichtvlakdiameter (d1)
|
45
|
|
|
|
- weight 0.722
|
| Draadflens |
20 |
3/4" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

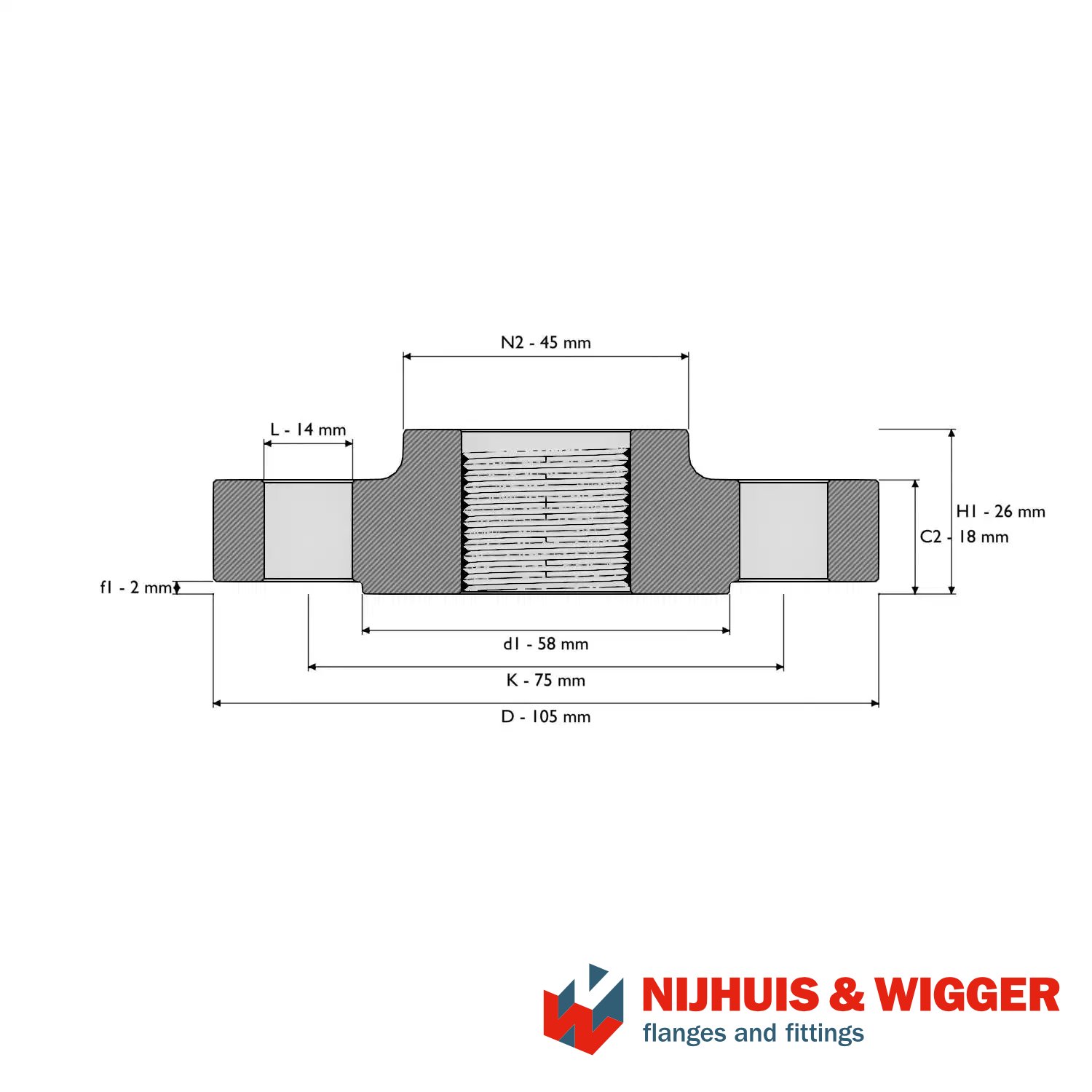

- DN 20
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
105
|
|
Pijpafmeting flens (d1)
|
3/4”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
75
|
|
Hoekradius (R1)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
45
|
|
Hoogte 1 (H1)
|
26
|
|
Dichtvlakhoogte (f1)
|
2
|
|
Dichtvlakdiameter (d1)
|
58
|
|
|
|
- weight 1.04
|
| Draadflens |
25 |
1" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

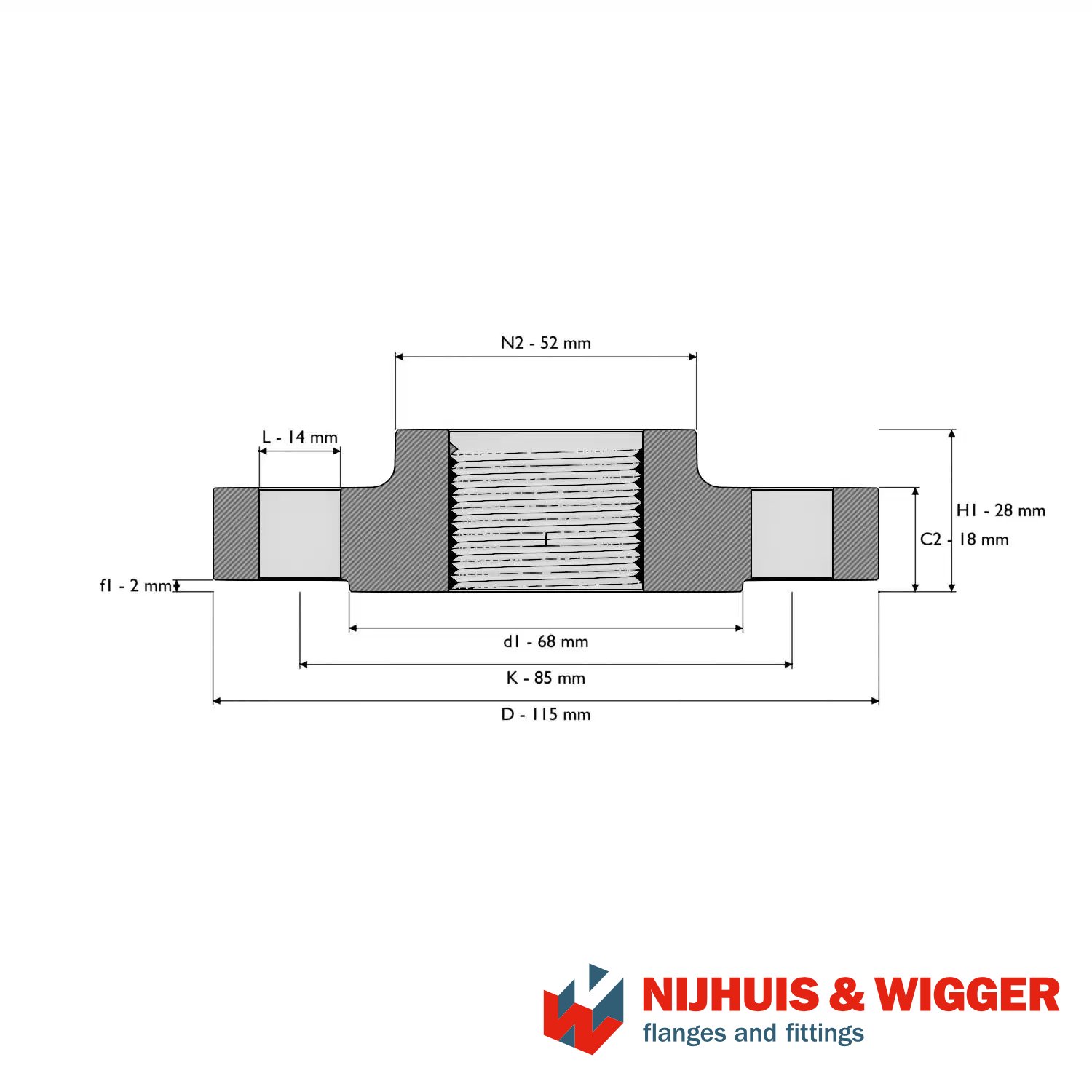

- DN 25
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
115
|
|
Pijpafmeting flens (d1)
|
1”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
85
|
|
Hoekradius (R1)
|
4
|
|
Boutgatdiameter (L)
|
14
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
52
|
|
Hoogte 1 (H1)
|
28
|
|
Dichtvlakhoogte (f1)
|
2
|
|
Dichtvlakdiameter (d1)
|
68
|
|
|
|
- weight 1.25
|
| Draadflens |
32 |
1 1/4" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

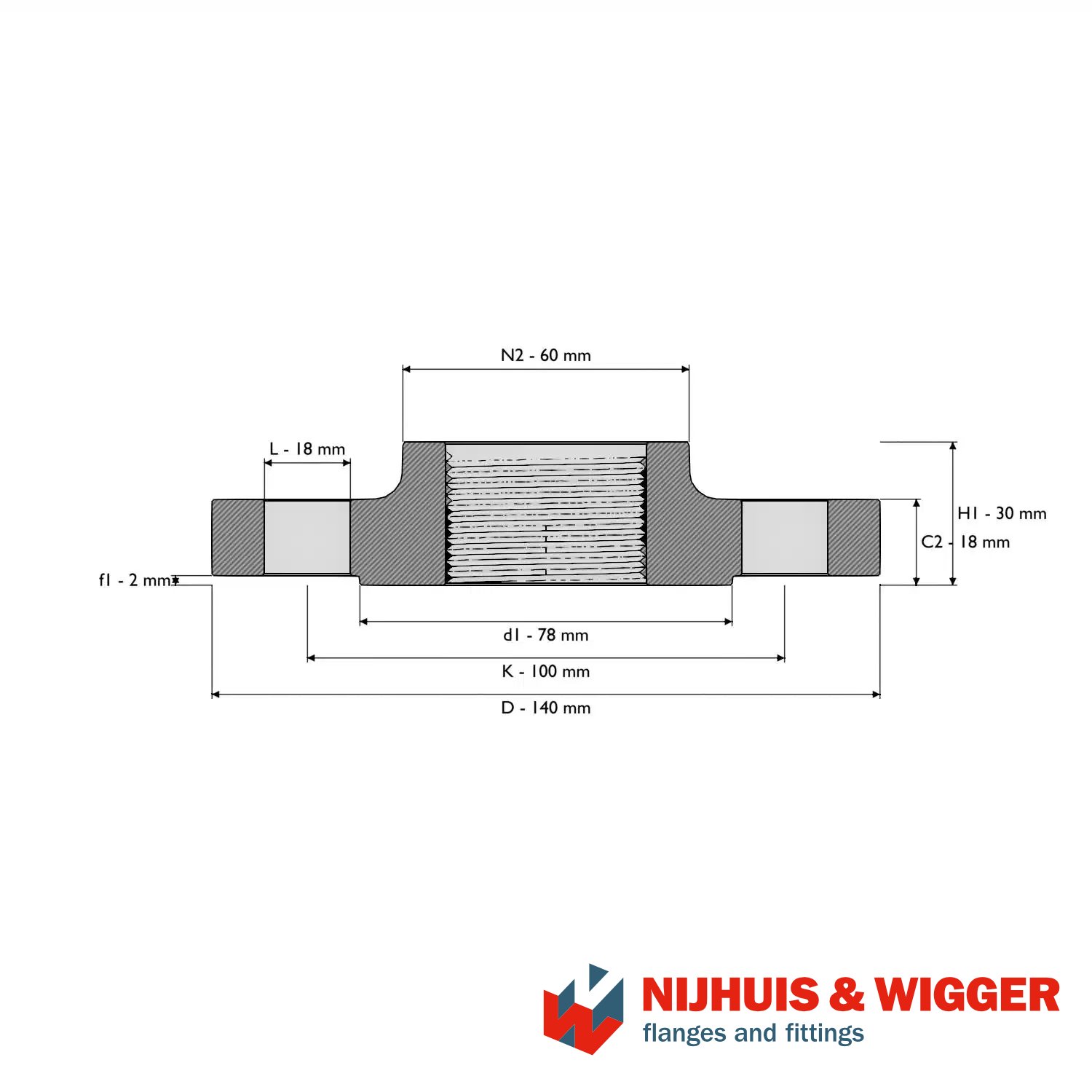

- DN 32
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
140
|
|
Pijpafmeting flens (d1)
|
1 1/4”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
100
|
|
Hoekradius (R1)
|
6
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
60
|
|
Hoogte 1 (H1)
|
30
|
|
Dichtvlakhoogte (f1)
|
2
|
|
Dichtvlakdiameter (d1)
|
78
|
|
|
|
- weight 1.81
|
| Draadflens |
40 |
1 1/2" |
EN 1092-1 |
T:13 |
PN 10-40 |
P250GH |

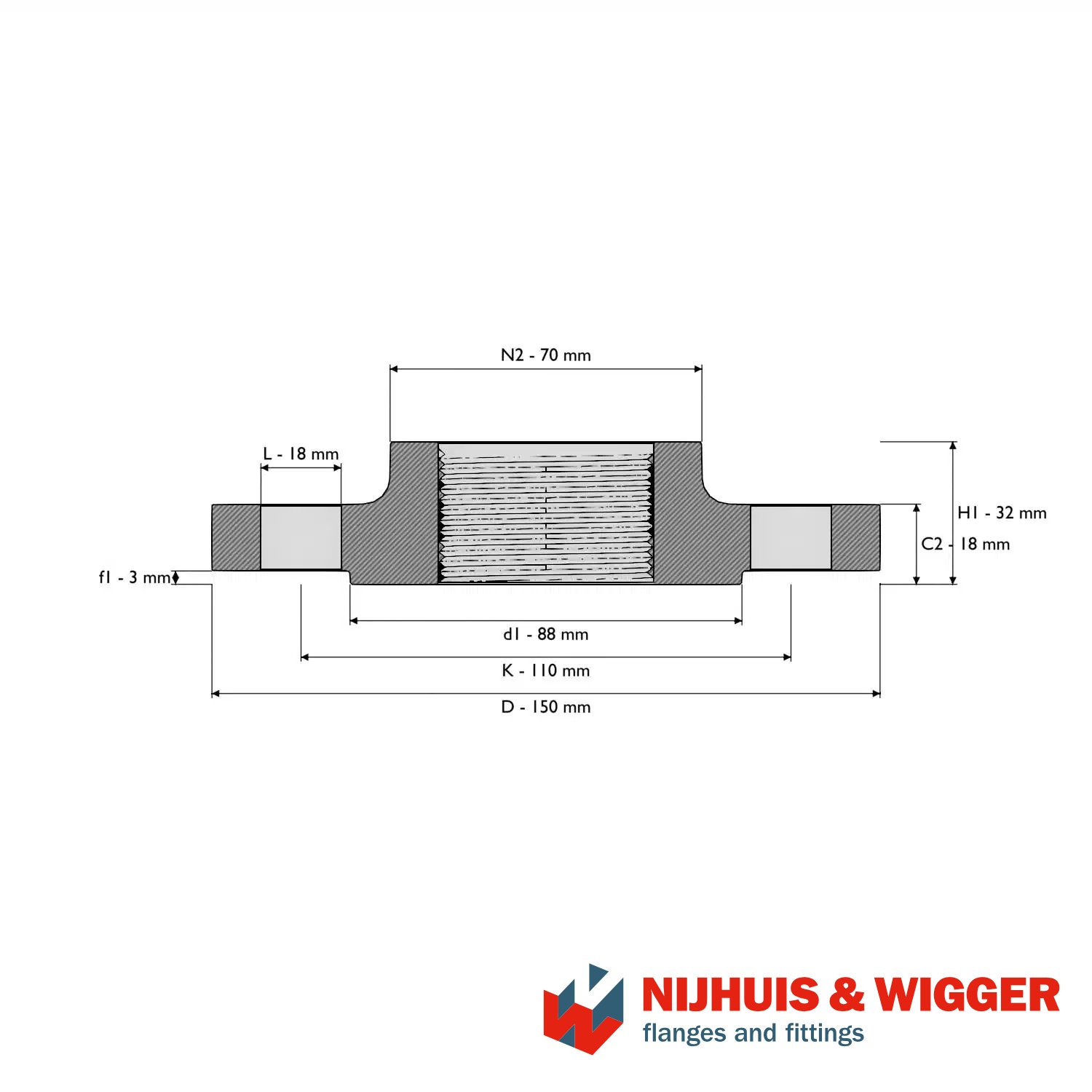

- DN 40
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-40
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
150
|
|
Pijpafmeting flens (d1)
|
1 1/2”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
110
|
|
Hoekradius (R1)
|
6
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
70
|
|
Hoogte 1 (H1)
|
32
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
88
|
|
|
|
- weight 2.06
|
