| product name |
DN |
Size |
Norm |
Type |
Nominal pressure |
Material name |

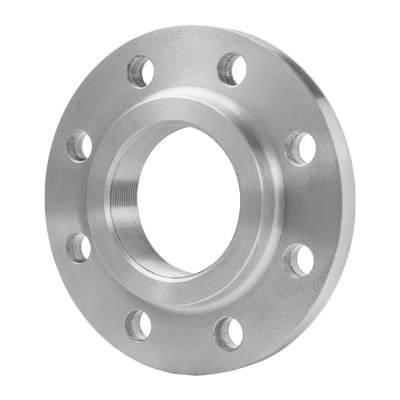

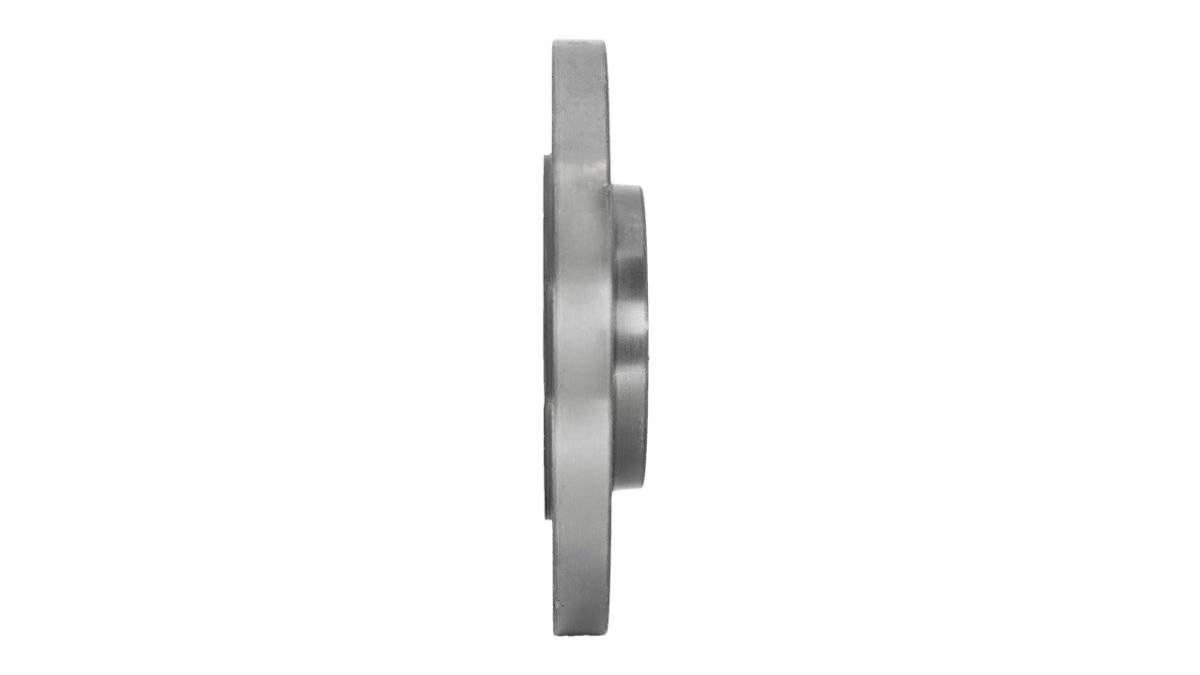

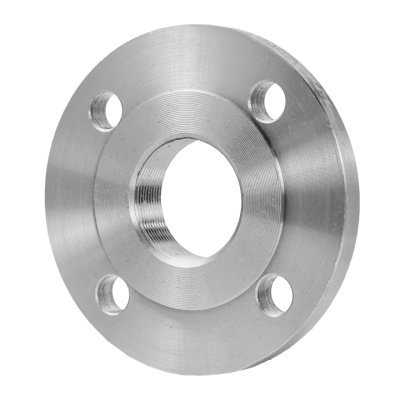

| Draadflens |
50 |
2" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |
- DN 50
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓

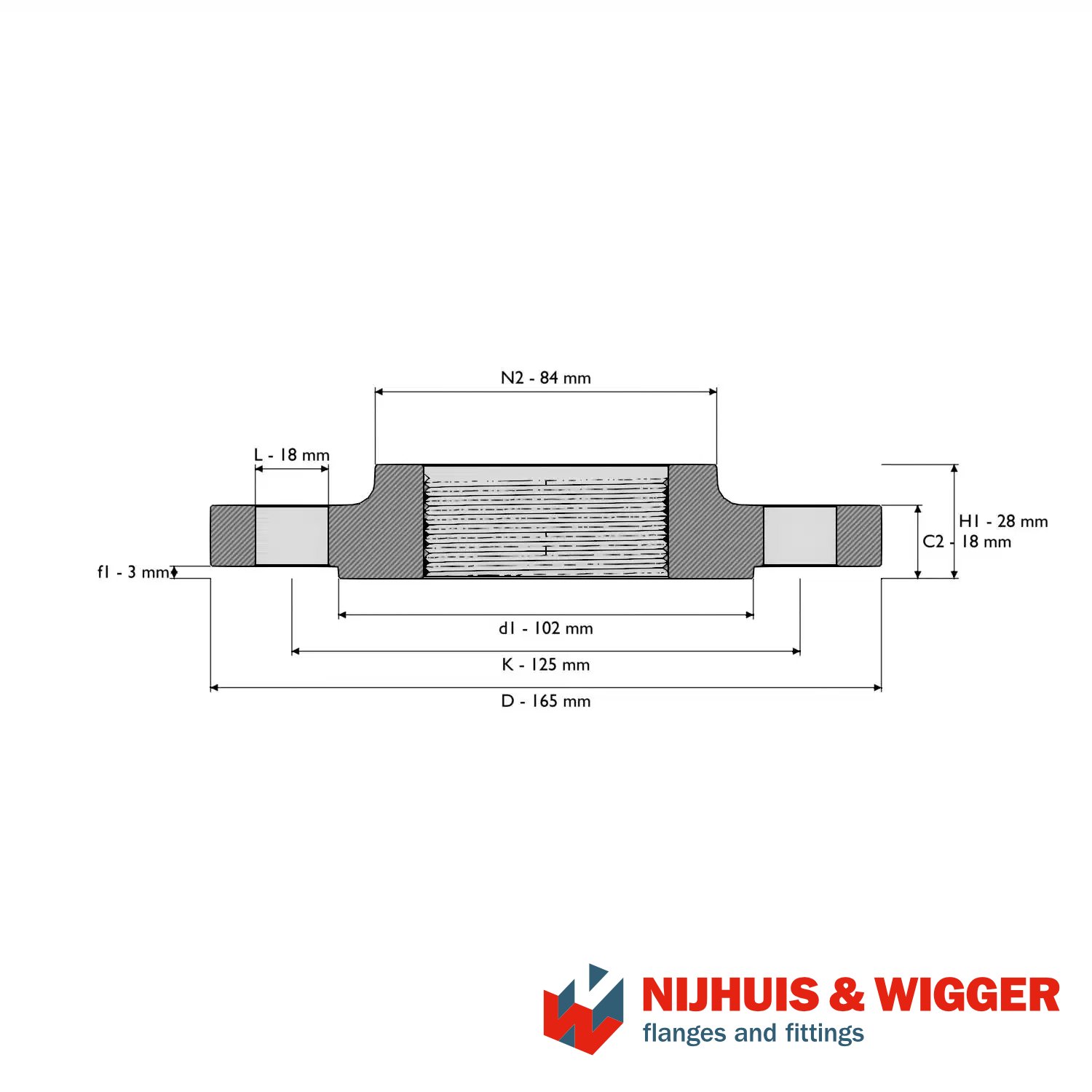

- dimensions
|
Buitendiameter (D)
|
165
|
|
Pijpafmeting flens (d1)
|
2”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
125
|
|
Hoekradius (R1)
|
6
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
84
|
|
Hoogte 1 (H1)
|
28
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
102
|
|
|
|
- weight 2.39
|
| Draadflens |
65 |
2 1/2" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |
- DN 65
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
185
|
|
Pijpafmeting flens (d1)
|
2 1/2”
|
|
Dikte 2 (C2)
|
18
|
|
Boutcirkeldiameter (K)
|
145
|
|
Hoekradius (R1)
|
6
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
4
|
|
Onderste buitendiameter hals (N2)
|
104
|
|
Hoogte 1 (H1)
|
32
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
122
|
|
|
|
- weight 3.18
|
| Draadflens |
80 |
3" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |
- DN 80
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
200
|
|
Pijpafmeting flens (d1)
|
3”
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
160
|
|
Hoekradius (R1)
|
6
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
8
|
|
Onderste buitendiameter hals (N2)
|
118
|
|
Hoogte 1 (H1)
|
34
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
138
|
|
|
|
- weight 3.78
|
| Draadflens |
100 |
4" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |

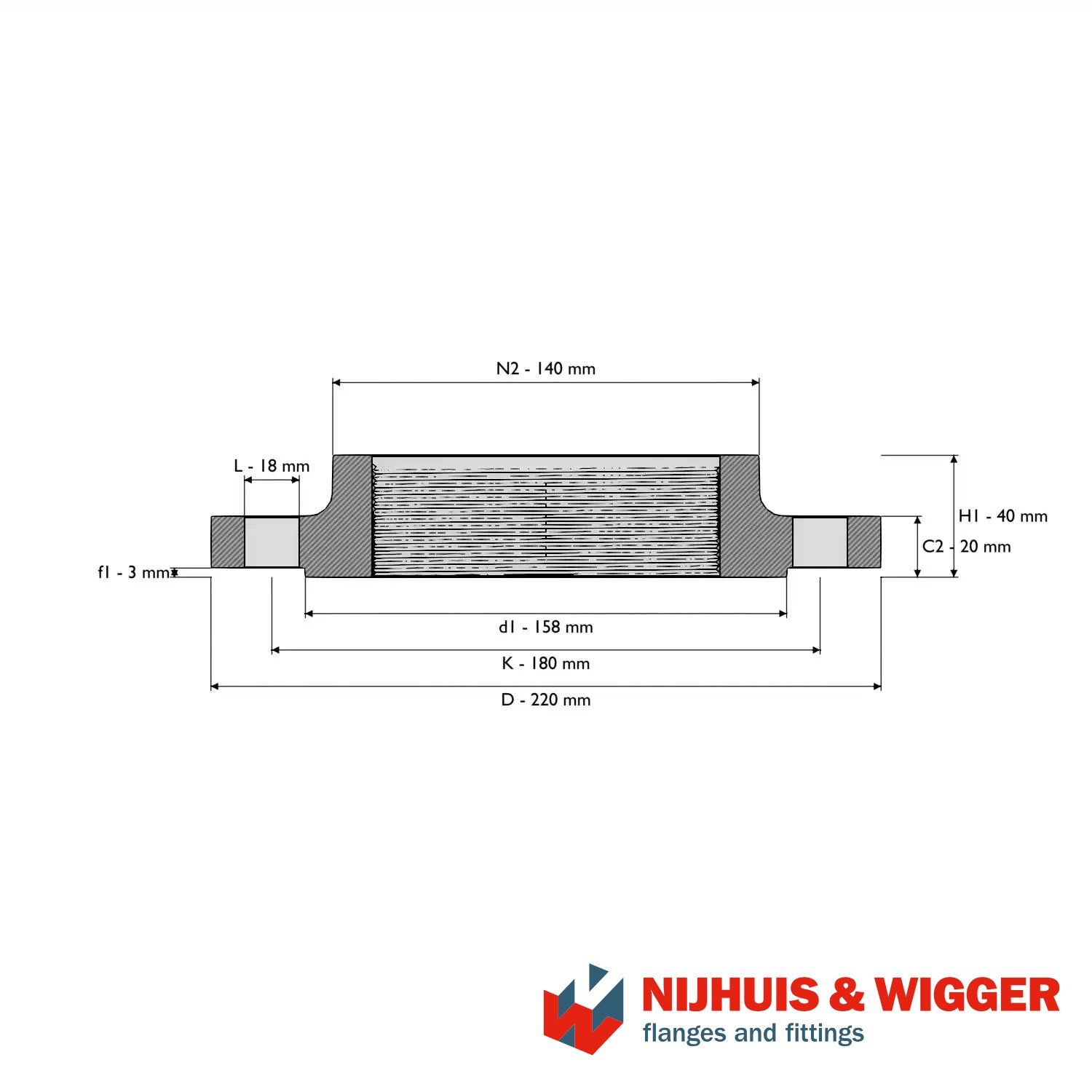

- DN 100
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
220
|
|
Pijpafmeting flens (d1)
|
4”
|
|
Dikte 2 (C2)
|
20
|
|
Boutcirkeldiameter (K)
|
180
|
|
Hoekradius (R1)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
8
|
|
Onderste buitendiameter hals (N2)
|
140
|
|
Hoogte 1 (H1)
|
40
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
158
|
|
|
|
- weight 4.38
|
| Draadflens |
125 |
5" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |
- DN 125
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
250
|
|
Pijpafmeting flens (d1)
|
5”
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
210
|
|
Hoekradius (R1)
|
8
|
|
Boutgatdiameter (L)
|
18
|
|
Aantal boutgaten (n)
|
8
|
|
Onderste buitendiameter hals (N2)
|
168
|
|
Hoogte 1 (H1)
|
44
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
188
|
|
|
|
- weight 6.07
|
| Draadflens |
150 |
6" |
EN 1092-1 |
T:13 |
PN 10-16 |
P250GH |

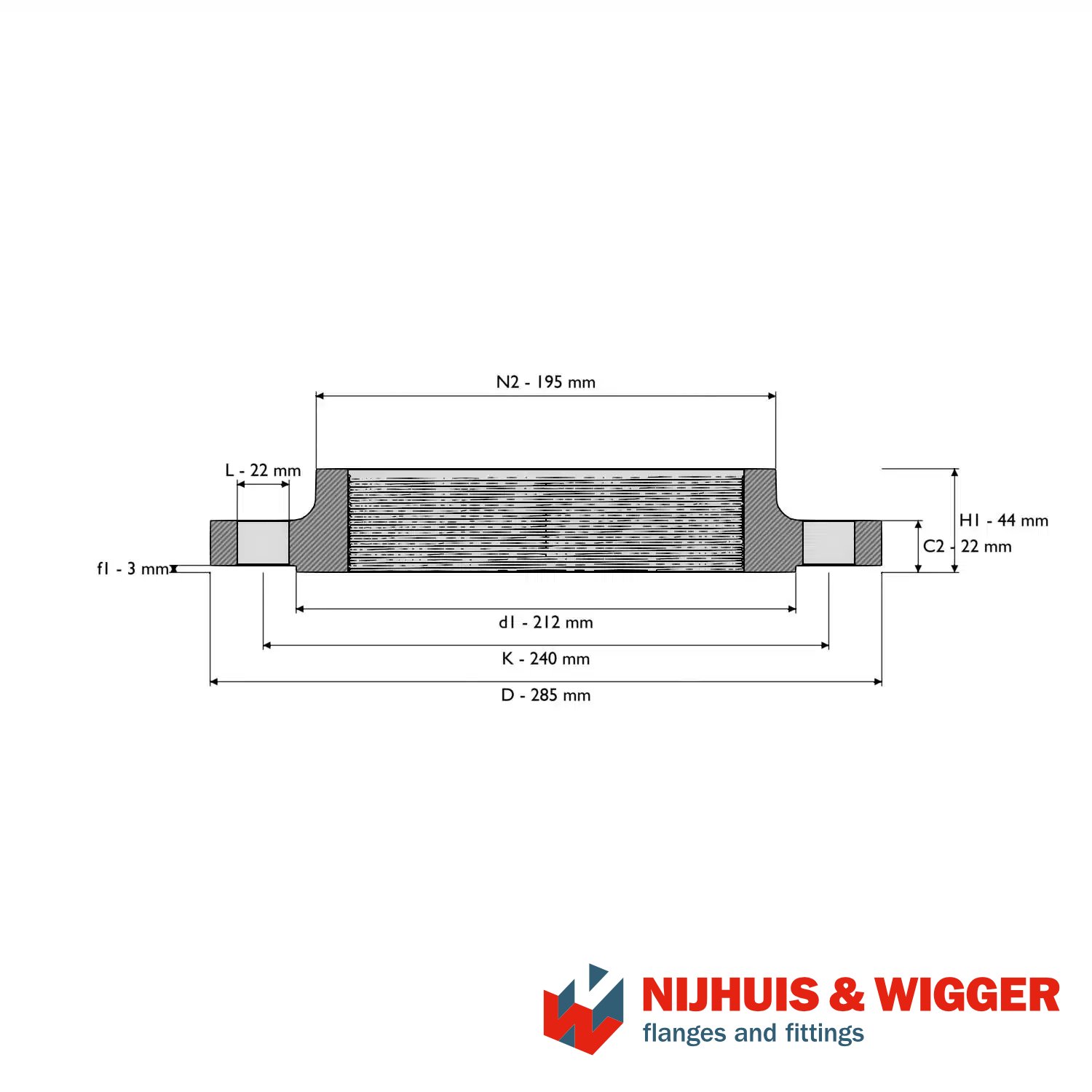

- DN 150
- Norm EN 1092-1
- Type T:13
- Facing type B1
- Nominal pressure PN 10-16
- Material name P250GH
- Material Number 1.0460
- Stock ✓
- dimensions
|
Buitendiameter (D)
|
285
|
|
Pijpafmeting flens (d1)
|
6”
|
|
Dikte 2 (C2)
|
22
|
|
Boutcirkeldiameter (K)
|
240
|
|
Hoekradius (R1)
|
10
|
|
Boutgatdiameter (L)
|
22
|
|
Aantal boutgaten (n)
|
8
|
|
Onderste buitendiameter hals (N2)
|
195
|
|
Hoogte 1 (H1)
|
44
|
|
Dichtvlakhoogte (f1)
|
3
|
|
Dichtvlakdiameter (d1)
|
212
|
|
|
|
- weight 7.24
|
