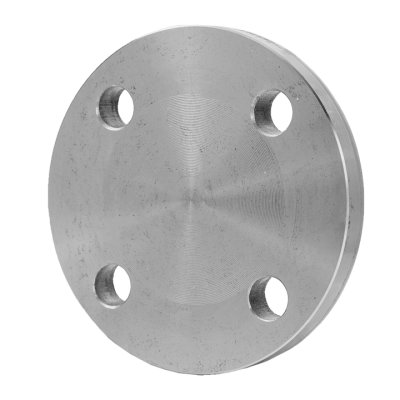

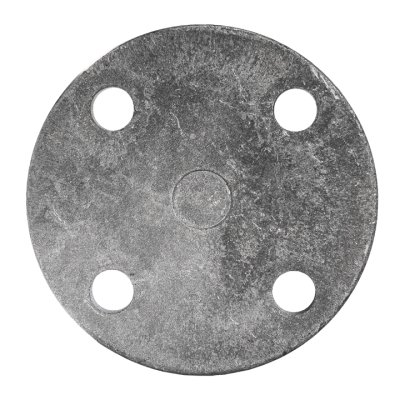

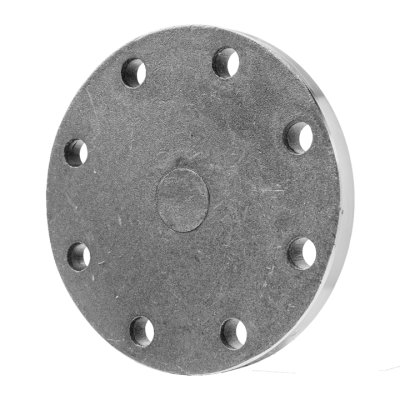

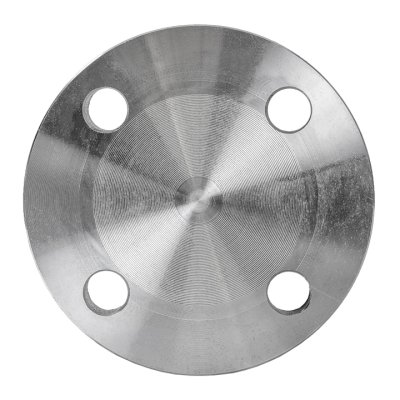

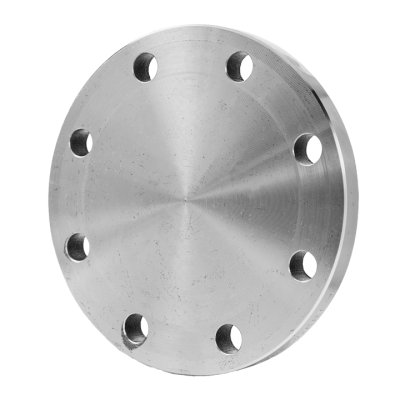

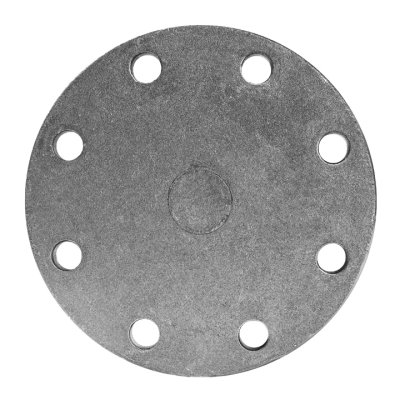

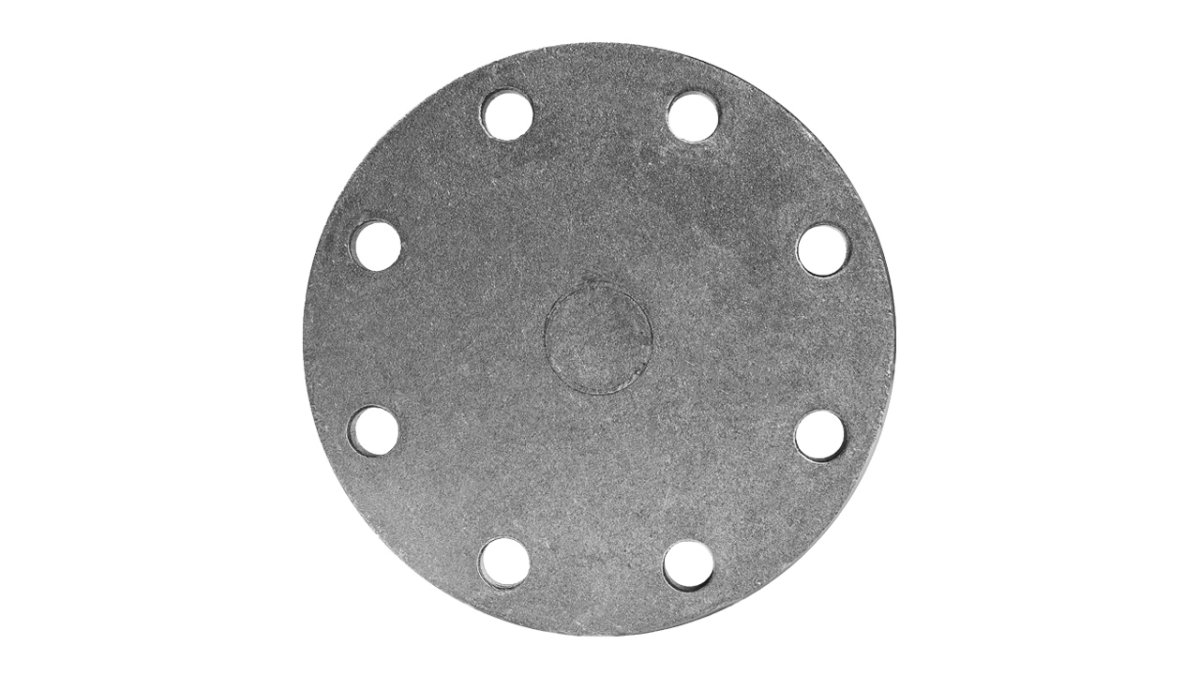

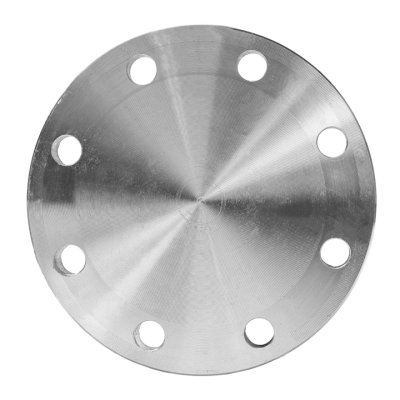

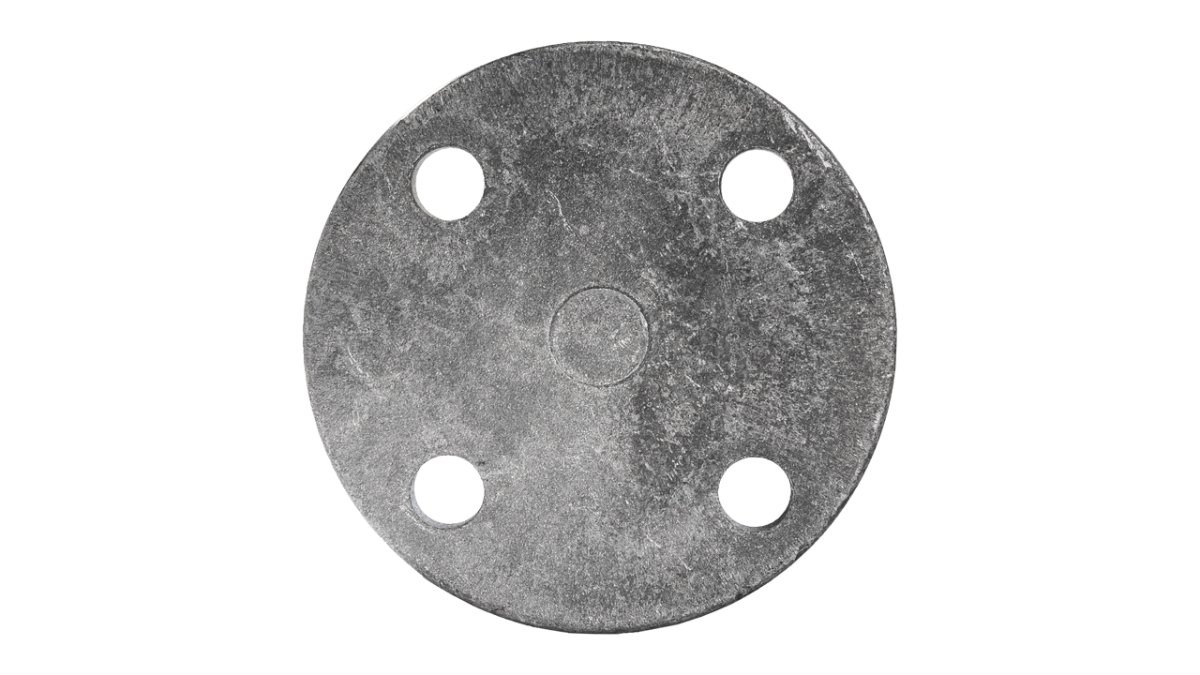

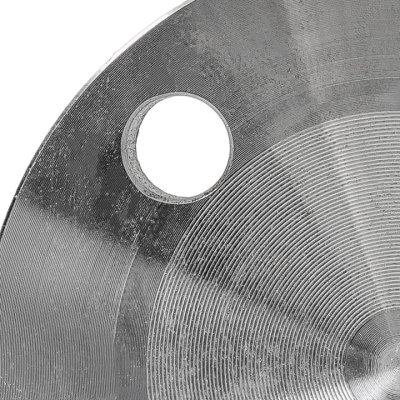

Blindflens PN 6 | Staal & RVS | EN 1092-1 Type 05

Blindflenzen volgens EN1092-1 type 05 (DIN 2527) worden vaak verwerkt in installaties, pijpleidingsystemen of apparatenbouw om een open pijpeinde af te sluiten. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende blindflenzen leveren.

  • Hogere drukklasses (buiten de EN-norm) verkrijgbaar met passende bladdikte
  • Verschillende pakkingsvlakken verkrijgbaar zoals Nut (Form D) of volgens specificatie
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Staal, EN1092-/11, Type 05, Blindflens.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

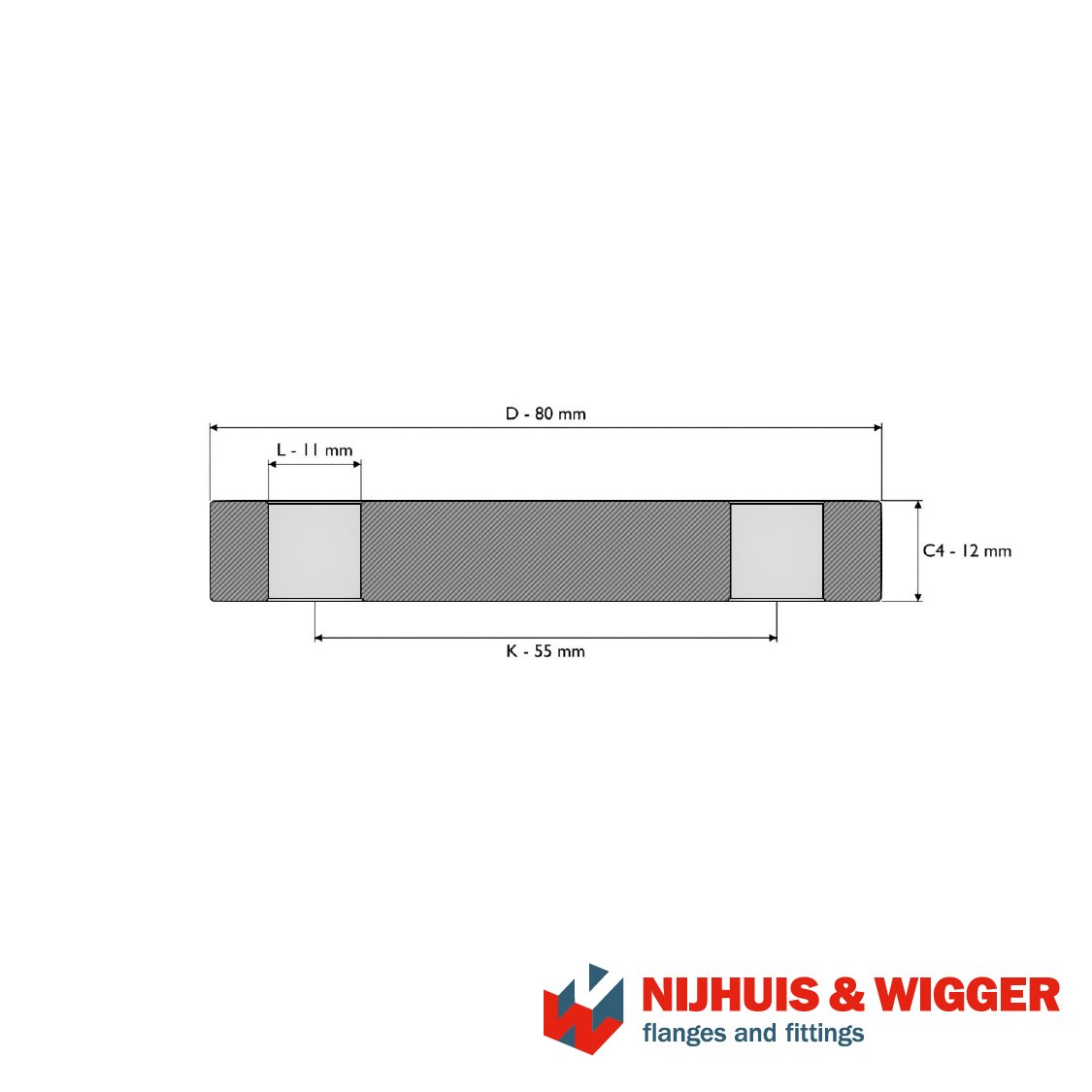

Blindflens 15 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    80



    Boutcirkeldiameter (K)

    55

    Dikte 4 (C4)

    12



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.438
Blindflens 20 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    90



    Boutcirkeldiameter (K)

    65

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11









  • weight 0.657

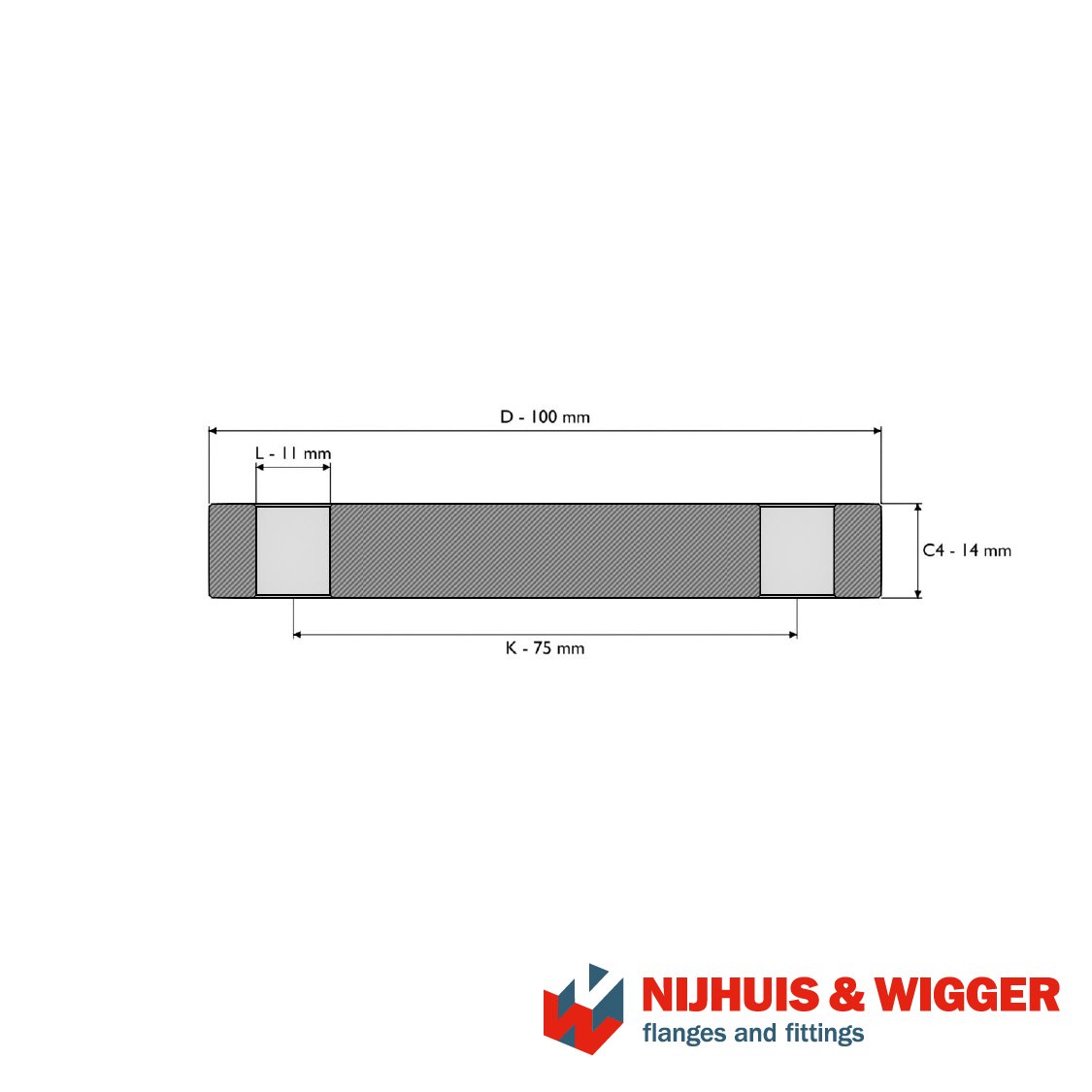

Blindflens 25 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    100



    Boutcirkeldiameter (K)

    75

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.821
Blindflens 32 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    120



    Boutcirkeldiameter (K)

    90

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.18

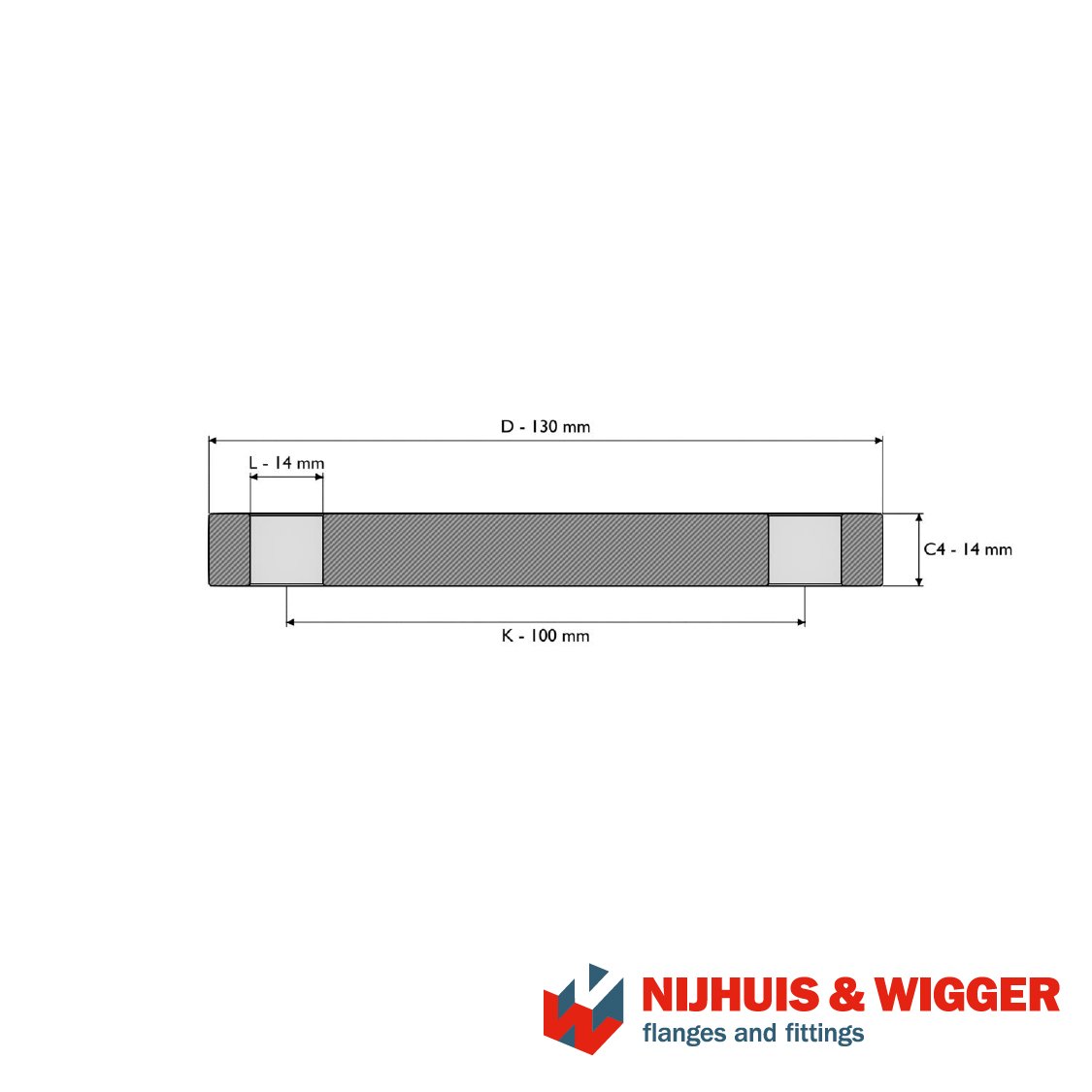

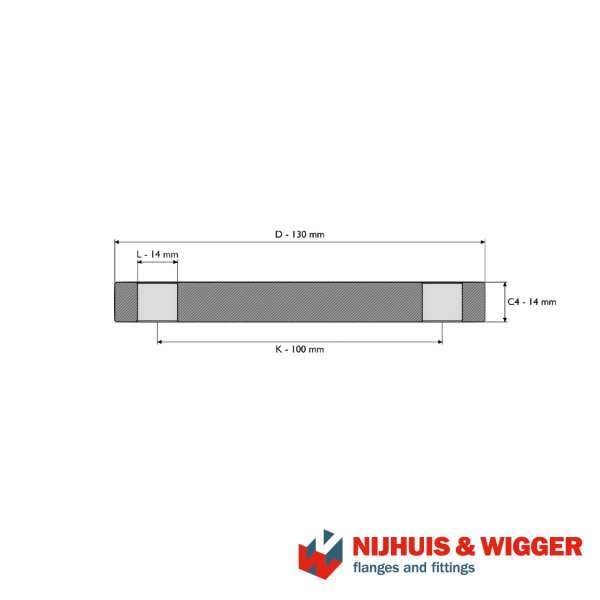

Blindflens 40 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    130



    Boutcirkeldiameter (K)

    100

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 1.39
Blindflens 50 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    140



    Boutcirkeldiameter (K)

    110

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.62

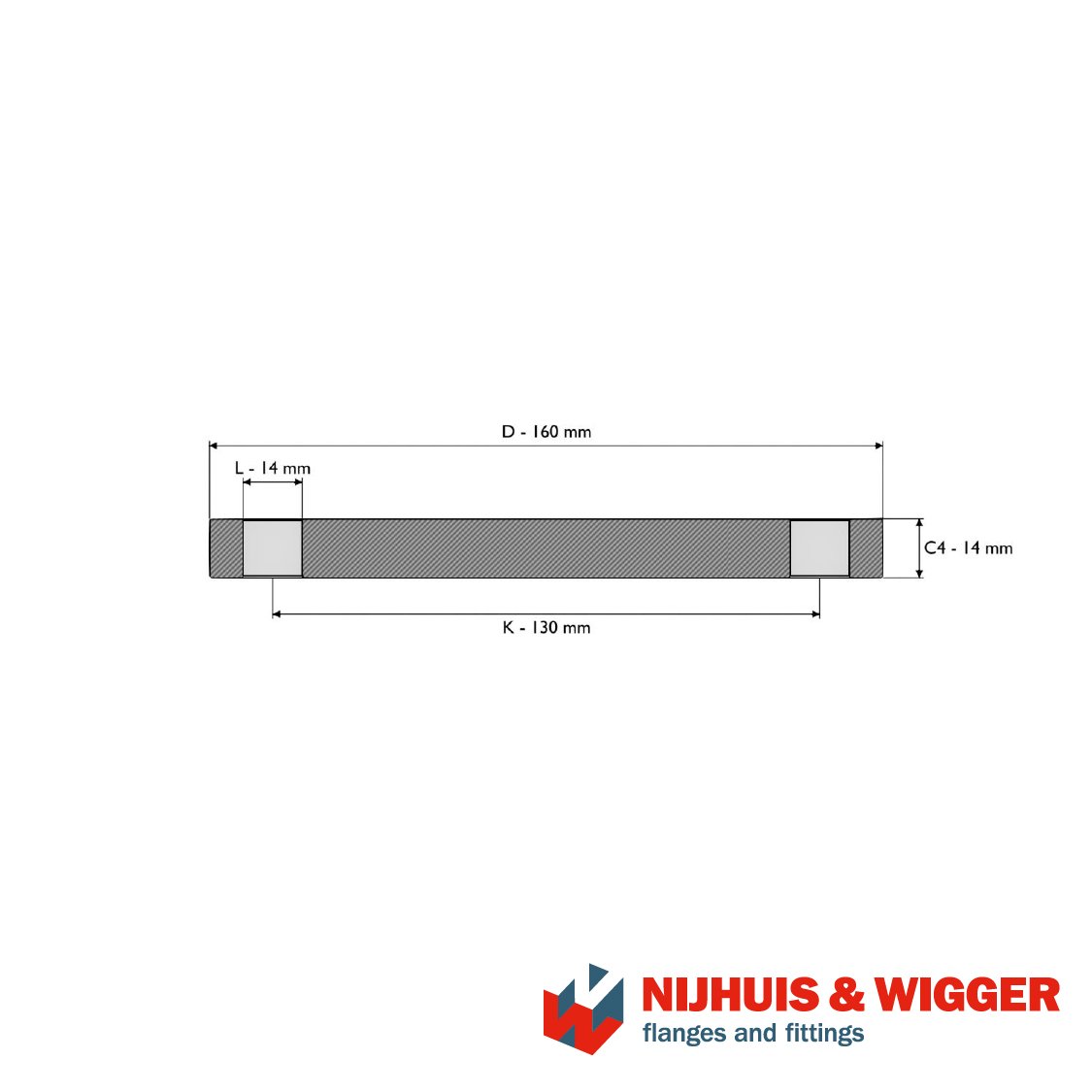

Blindflens 65 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    160



    Boutcirkeldiameter (K)

    130

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 2.14

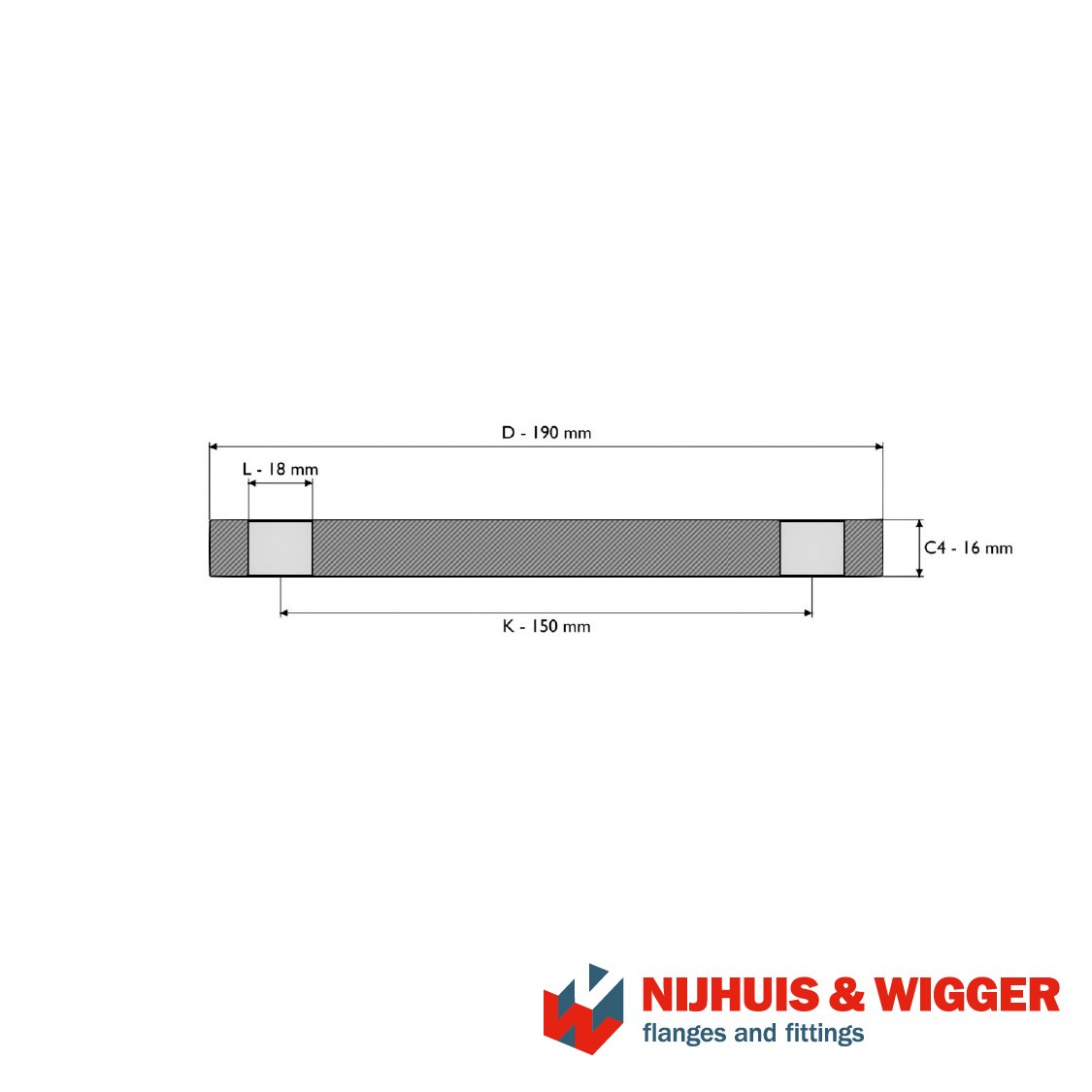

Blindflens 80 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 3.43
Blindflens 100 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 4.22
Blindflens 125 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    240



    Boutcirkeldiameter (K)

    200

    Dikte 4 (C4)

    18



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18






  • weight 6.1
Blindflens 150 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    265



    Boutcirkeldiameter (K)

    225

    Dikte 4 (C4)

    18



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18









  • weight 7.51
Blindflens 200 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    320



    Boutcirkeldiameter (K)

    280

    Dikte 4 (C4)

    20



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18









  • weight 12.3
Blindflens 250 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    375



    Boutcirkeldiameter (K)

    335

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    18









  • weight 18.5

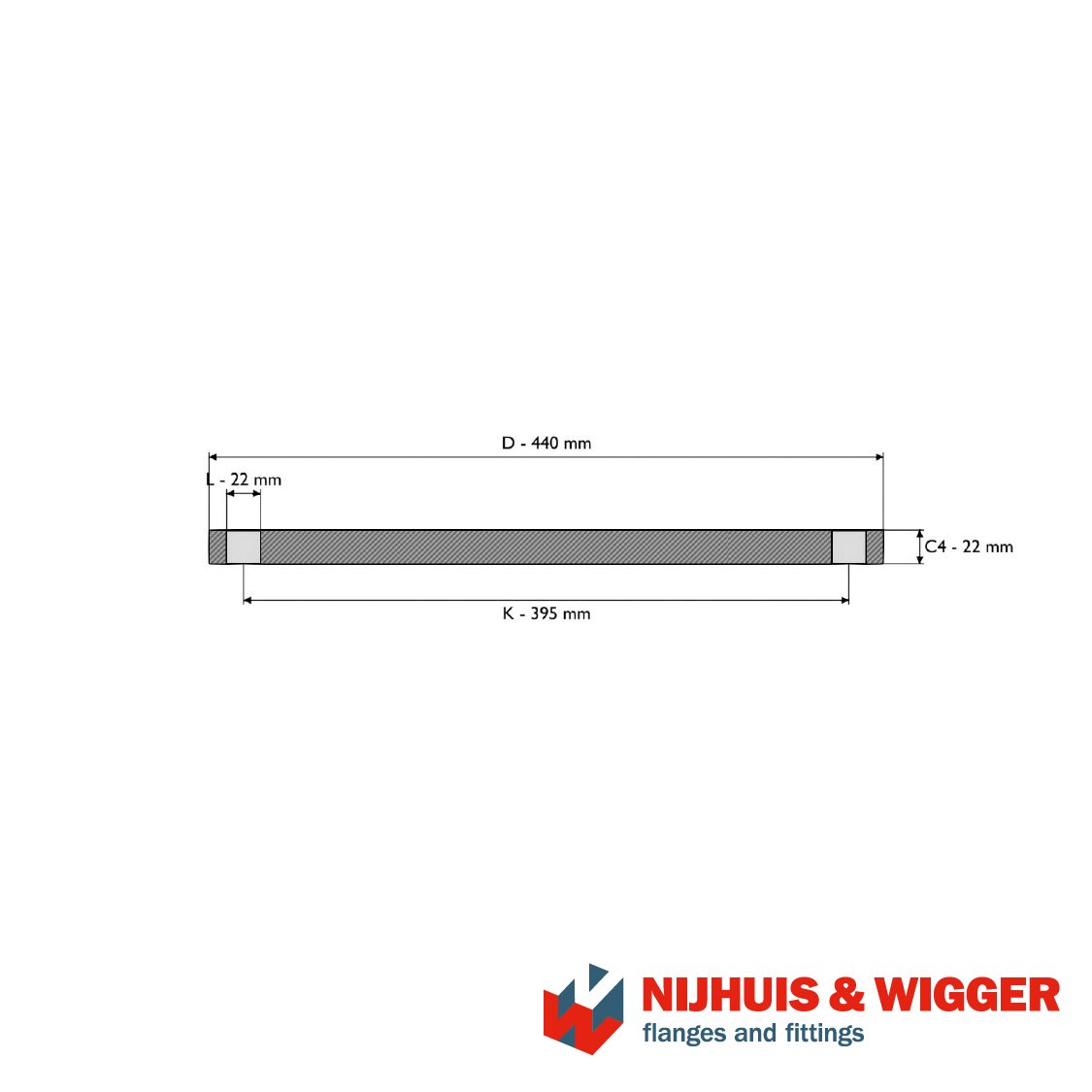

Blindflens 300 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    440



    Boutcirkeldiameter (K)

    395

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    22









  • weight 25.5
Blindflens 350 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    490



    Boutcirkeldiameter (K)

    445

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    22






  • weight 31.8

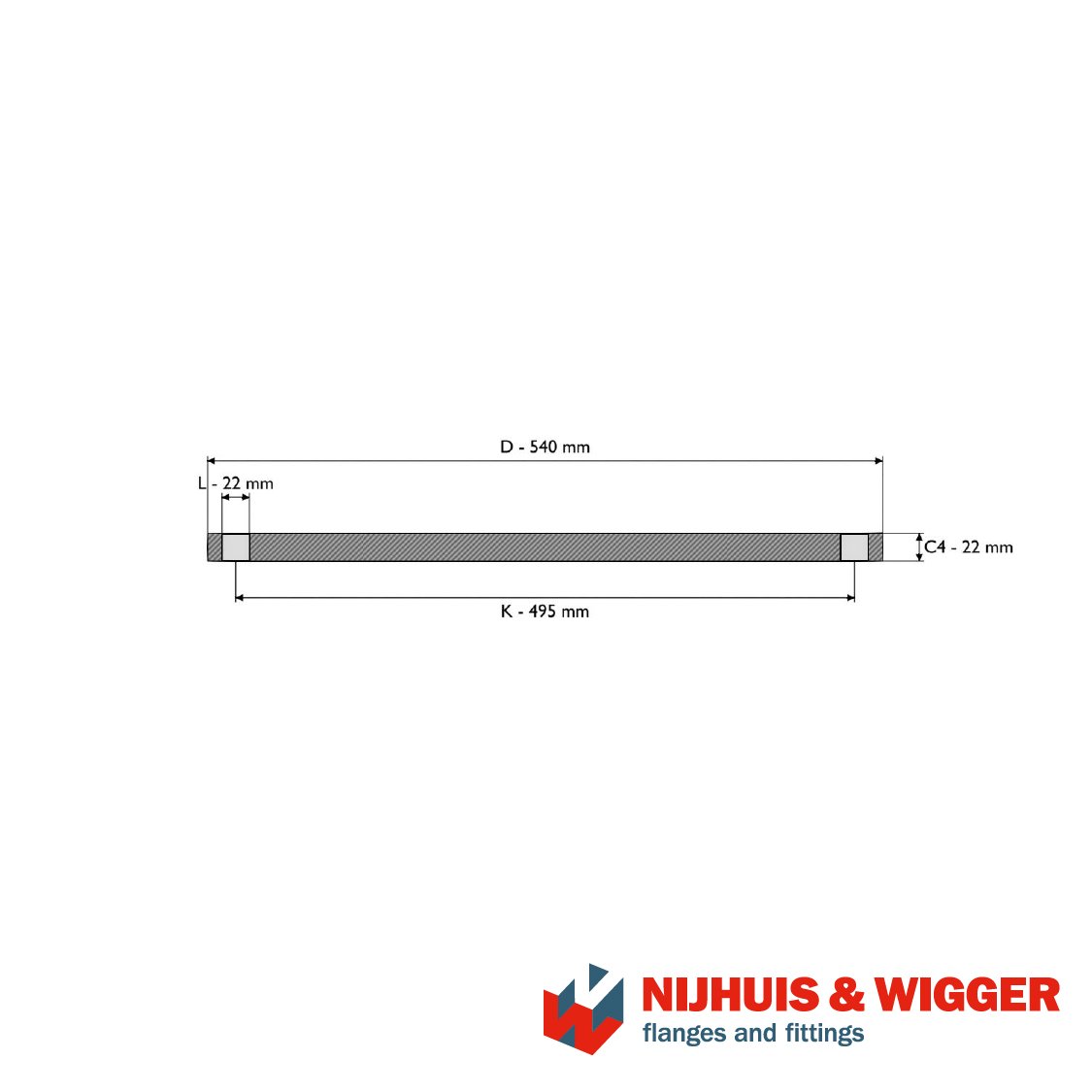

Blindflens 400 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    540



    Boutcirkeldiameter (K)

    495

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    16

    Boutgatdiameter (L)

    22









  • weight 38.5
Blindflens 450 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    595



    Boutcirkeldiameter (K)

    550

    Dikte 4 (C4)

    24



    Aantal boutgaten (n)

    16

    Boutgatdiameter (L)

    22






  • weight 51.2
Blindflens 500 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    595



    Boutcirkeldiameter (K)

    550

    Dikte 4 (C4)

    24



    Aantal boutgaten (n)

    16

    Boutgatdiameter (L)

    22









  • weight 60.1
Blindflens 600 EN 1092-1 T:05 PN6 P250GH
  • dimensions

    Buitendiameter (D)

    595



    Boutcirkeldiameter (K)

    550

    Dikte 4 (C4)

    24



    Aantal boutgaten (n)

    16

    Boutgatdiameter (L)

    22









  • weight 103
Blindflens 15 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    80



    Boutcirkeldiameter (K)

    55

    Dikte 4 (C4)

    12



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.438
Blindflens 20 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    90



    Boutcirkeldiameter (K)

    65

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11









  • weight 0.657
Blindflens 25 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    100



    Boutcirkeldiameter (K)

    75

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.821
Blindflens 32 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    120



    Boutcirkeldiameter (K)

    90

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.18
Blindflens 40 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    130



    Boutcirkeldiameter (K)

    100

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 1.39
Blindflens 50 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    140



    Boutcirkeldiameter (K)

    110

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.62
Blindflens 65 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    160



    Boutcirkeldiameter (K)

    130

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 2.14
Blindflens 80 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 3.43
Blindflens 100 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 4.22
Blindflens 125 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    240



    Boutcirkeldiameter (K)

    200

    Dikte 4 (C4)

    18



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18






  • weight 6.1
Blindflens 150 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    265



    Boutcirkeldiameter (K)

    225

    Dikte 4 (C4)

    18



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18









  • weight 7.51
Blindflens 200 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    320



    Boutcirkeldiameter (K)

    280

    Dikte 4 (C4)

    20



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18









  • weight 12.3
Blindflens 250 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    375



    Boutcirkeldiameter (K)

    335

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    18









  • weight 18.5
Blindflens 300 EN 1092-1 T:05 PN6 P355QH1
  • dimensions

    Buitendiameter (D)

    440



    Boutcirkeldiameter (K)

    395

    Dikte 4 (C4)

    22



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    22









  • weight 25.5
Blindflens 15 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    80



    Boutcirkeldiameter (K)

    55

    Dikte 4 (C4)

    12



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.438
Blindflens 20 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    90



    Boutcirkeldiameter (K)

    65

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11









  • weight 0.657
Blindflens 25 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    100



    Boutcirkeldiameter (K)

    75

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    11






  • weight 0.821
Blindflens 32 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    120



    Boutcirkeldiameter (K)

    90

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.18
Blindflens 40 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    130



    Boutcirkeldiameter (K)

    100

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 1.39
Blindflens 50 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    140



    Boutcirkeldiameter (K)

    110

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14









  • weight 1.62
Blindflens 65 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    160



    Boutcirkeldiameter (K)

    130

    Dikte 4 (C4)

    14



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    14






  • weight 2.14
Blindflens 80 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 3.43
Blindflens 100 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    190



    Boutcirkeldiameter (K)

    150

    Dikte 4 (C4)

    16



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    18









  • weight 4.22
Blindflens 125 EN 1092-1 T:05 PN6 16Mo3
  • dimensions

    Buitendiameter (D)

    240



    Boutcirkeldiameter (K)

    200

    Dikte 4 (C4)

    18



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    18






  • weight 6.1

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400
