Blindflens PN 100 | Staal & RVS | EN 1092-1 Type 05

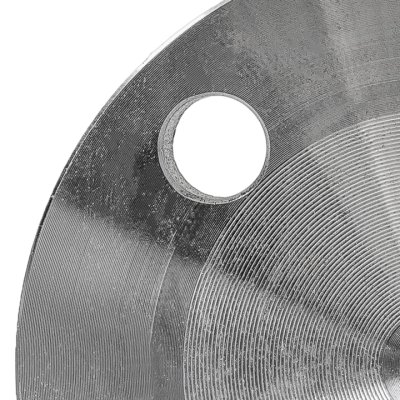

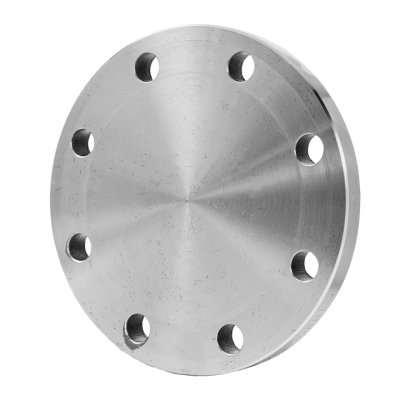

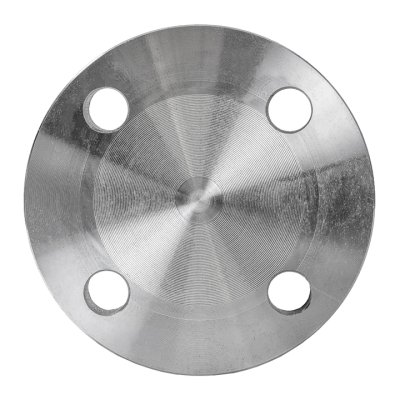

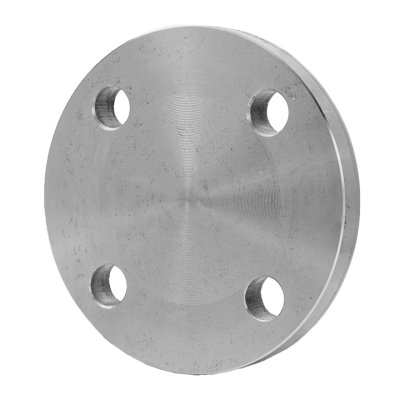

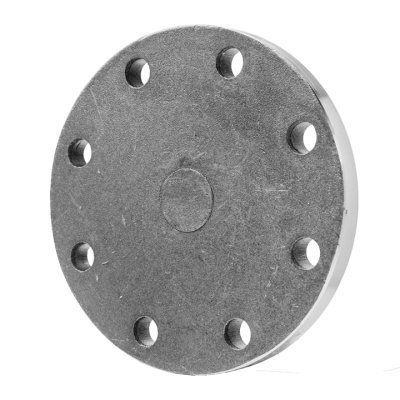

Blindflenzen volgens EN1092-1 type 05 (DIN 2527) worden vaak verwerkt in installaties, pijpleidingsystemen of apparatenbouw om een open pijpeinde af te sluiten. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende blindflenzen leveren.

  • Verkrijgbare drukklasses PN 6 - PN 100
  • Hogere drukklasses (buiten de EN-norm) verkrijgbaar met passende bladdikte
  • Verschillende pakkingsvlakken verkrijgbaar zoals Nut (Form D) of volgens specificatie
  • Afmeting tot DN 2000
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Staal, EN1092-/11, Blindflens, Type 05, Flenzen.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

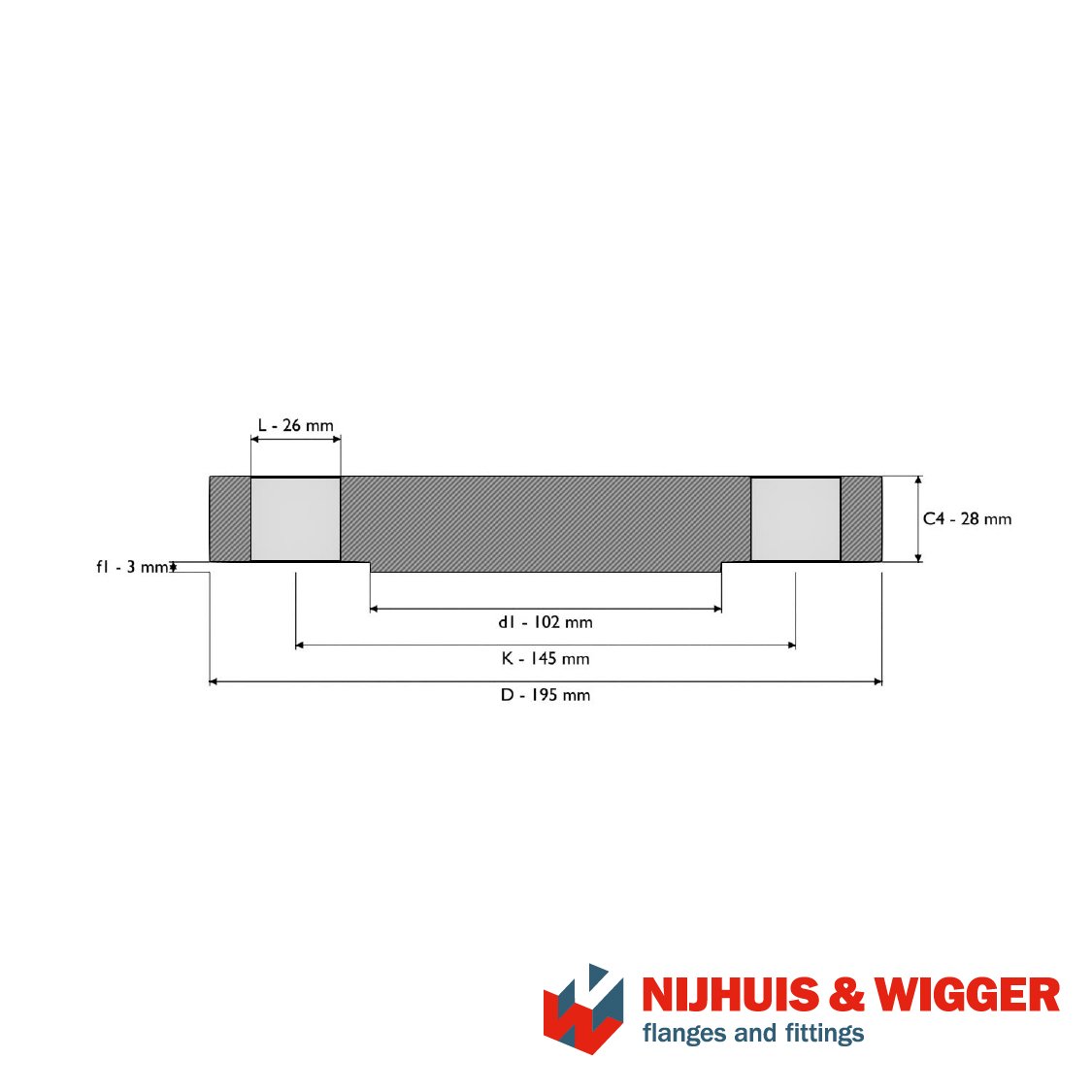

Blindflens 50 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    195



    Boutcirkeldiameter (K)

    145

    Dikte 4 (C4)

    28



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    102






  • weight 5.64

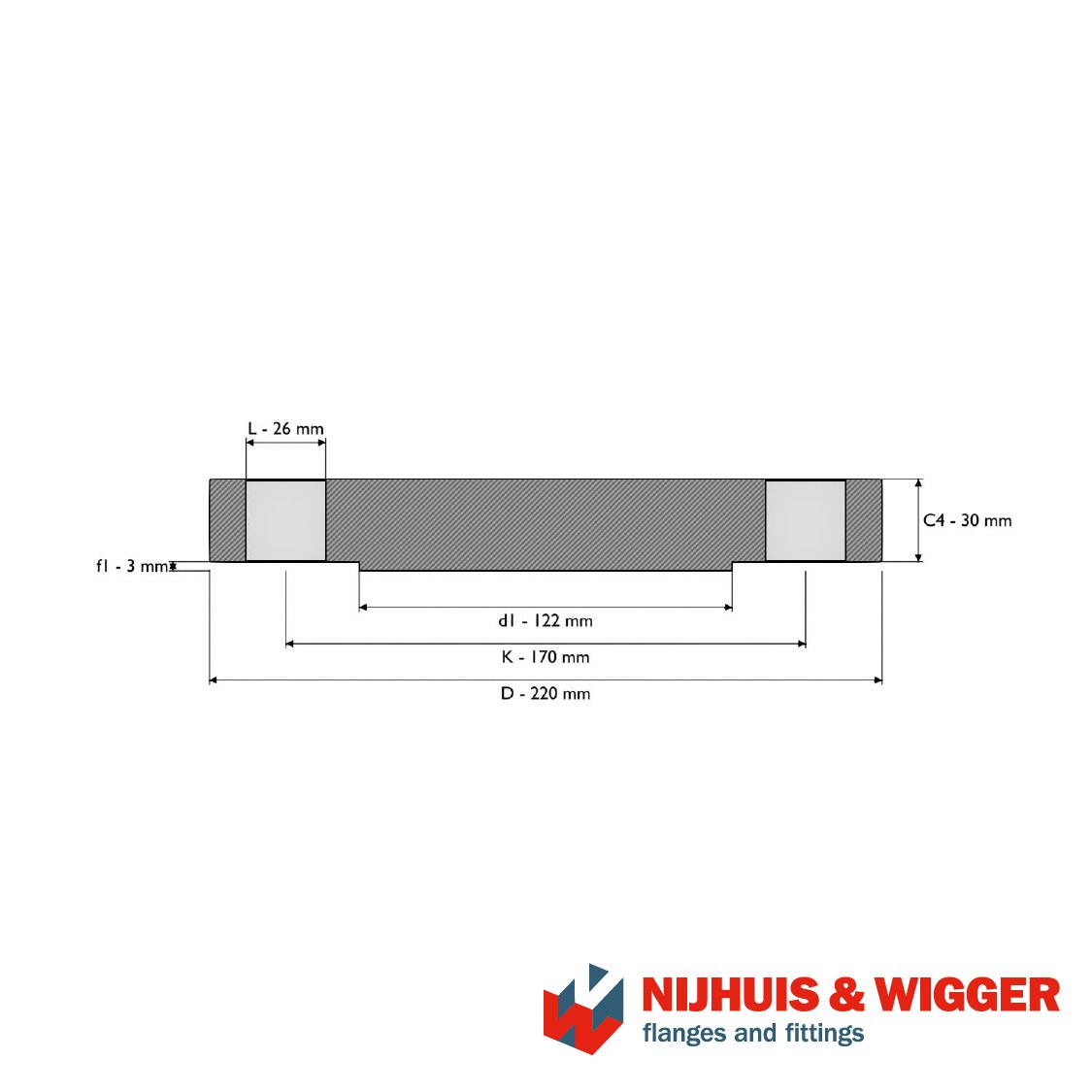

Blindflens 65 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    220



    Boutcirkeldiameter (K)

    170

    Dikte 4 (C4)

    30



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    122









  • weight 7.44
Blindflens 80 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    230



    Boutcirkeldiameter (K)

    180

    Dikte 4 (C4)

    32



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    138






  • weight 8.85

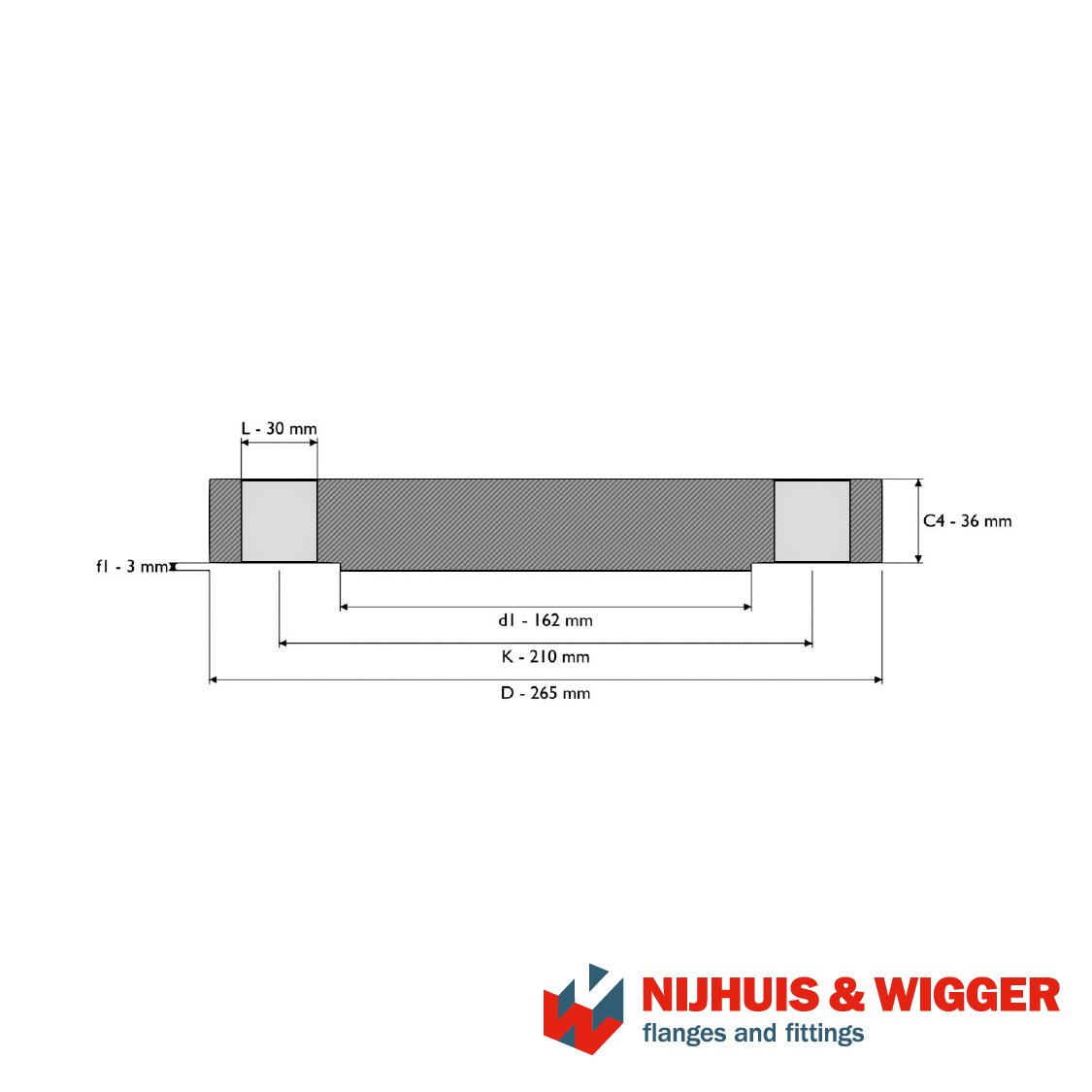

Blindflens 100 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    265



    Boutcirkeldiameter (K)

    210

    Dikte 4 (C4)

    36



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    30



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    162









  • weight 13.3
Blindflens 125 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    315



    Boutcirkeldiameter (K)

    250

    Dikte 4 (C4)

    40



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    188






  • weight 21.3
Blindflens 150 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    355



    Boutcirkeldiameter (K)

    290

    Dikte 4 (C4)

    44



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    218









  • weight 29.4
Blindflens 200 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    430



    Boutcirkeldiameter (K)

    360

    Dikte 4 (C4)

    52



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    36



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    285






  • weight 52.7

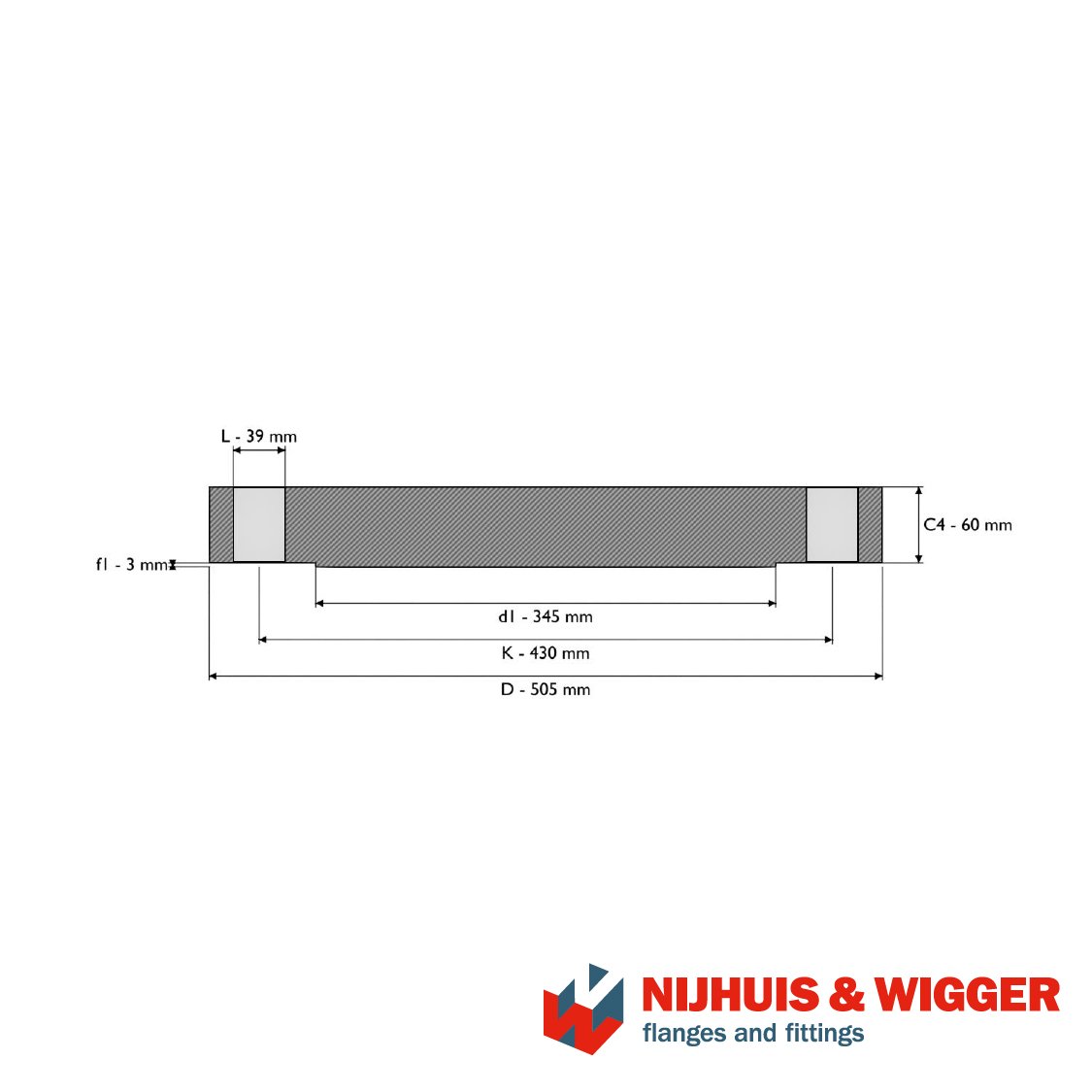

Blindflens 250 EN 1092-1 T:05 PN100 P250GH
  • dimensions

    Buitendiameter (D)

    505



    Boutcirkeldiameter (K)

    430

    Dikte 4 (C4)

    60



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    39



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    345









  • weight 85.4
Blindflens 50 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    195



    Boutcirkeldiameter (K)

    145

    Dikte 4 (C4)

    28



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    102






  • weight 5.64
Blindflens 65 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    220



    Boutcirkeldiameter (K)

    170

    Dikte 4 (C4)

    30



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    122









  • weight 7.44
Blindflens 80 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    230



    Boutcirkeldiameter (K)

    180

    Dikte 4 (C4)

    32



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    138






  • weight 8.85
Blindflens 100 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    265



    Boutcirkeldiameter (K)

    210

    Dikte 4 (C4)

    36



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    30



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    162









  • weight 13.3
Blindflens 125 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    315



    Boutcirkeldiameter (K)

    250

    Dikte 4 (C4)

    40



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    188






  • weight 21.3
Blindflens 150 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    355



    Boutcirkeldiameter (K)

    290

    Dikte 4 (C4)

    44



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    218









  • weight 29.4
Blindflens 200 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    430



    Boutcirkeldiameter (K)

    360

    Dikte 4 (C4)

    52



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    36



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    285






  • weight 52.7
Blindflens 250 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    505



    Boutcirkeldiameter (K)

    430

    Dikte 4 (C4)

    60



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    39



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    345









  • weight 85.4
Blindflens 50 EN 1092-1 T:05 PN100 P355QH1
  • dimensions

    Buitendiameter (D)

    195



    Boutcirkeldiameter (K)

    145

    Dikte 4 (C4)

    28



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    102






  • weight 5.64
Blindflens 50 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    195



    Boutcirkeldiameter (K)

    145

    Dikte 4 (C4)

    28



    Aantal boutgaten (n)

    4

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    102






  • weight 5.64
Blindflens 65 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    220



    Boutcirkeldiameter (K)

    170

    Dikte 4 (C4)

    30



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    122









  • weight 7.44
Blindflens 80 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    230



    Boutcirkeldiameter (K)

    180

    Dikte 4 (C4)

    32



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    26



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    138






  • weight 8.85
Blindflens 100 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    265



    Boutcirkeldiameter (K)

    210

    Dikte 4 (C4)

    36



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    30



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    162









  • weight 13.3
Blindflens 125 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    315



    Boutcirkeldiameter (K)

    250

    Dikte 4 (C4)

    40



    Aantal boutgaten (n)

    8

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    188






  • weight 21.3
Blindflens 150 EN 1092-1 T:05 PN100 16Mo3
  • dimensions

    Buitendiameter (D)

    355



    Boutcirkeldiameter (K)

    290

    Dikte 4 (C4)

    44



    Aantal boutgaten (n)

    12

    Boutgatdiameter (L)

    33



    Dichtvlakhoogte (f)

    3

    Dichtvlakdiameter (d1)

    218









  • weight 29.4

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.

 Vraag ons salesteam

Meer flenzen volgens EN1092-1
