Welding Neck Flens 150 lbs | Staal & RVS | ASME B16.5 / B16.47

Welding Neck flenzen volgens ASME B16.5 / B16.47 worden vaak verwerkt in installaties, pijpleidingsystemen, appendages of in de apparatenbouw. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en drukklasse passende Welding Neck flenzen leveren.

  • Verkrijgbare drukklasses: 150 lbs - 2500 lbs / 2.000 - 20.000 PSI
  • Verschillende wanddiktes verkrijgbaar volgens ASME B 36.10 / 36.19
  • Afmeting tot 60”
  • Verschillende pakkingsvlakken verkrijgbaar, zoals RF, FF, LRF, RTJ of volgens specificatie
  • Voorraaditem (zie voorraadprogramma in downloads)
Categorie: . Tags: Flenzen, Staal, Flenzen, ASME, buis, Welding neck flange, lassen.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

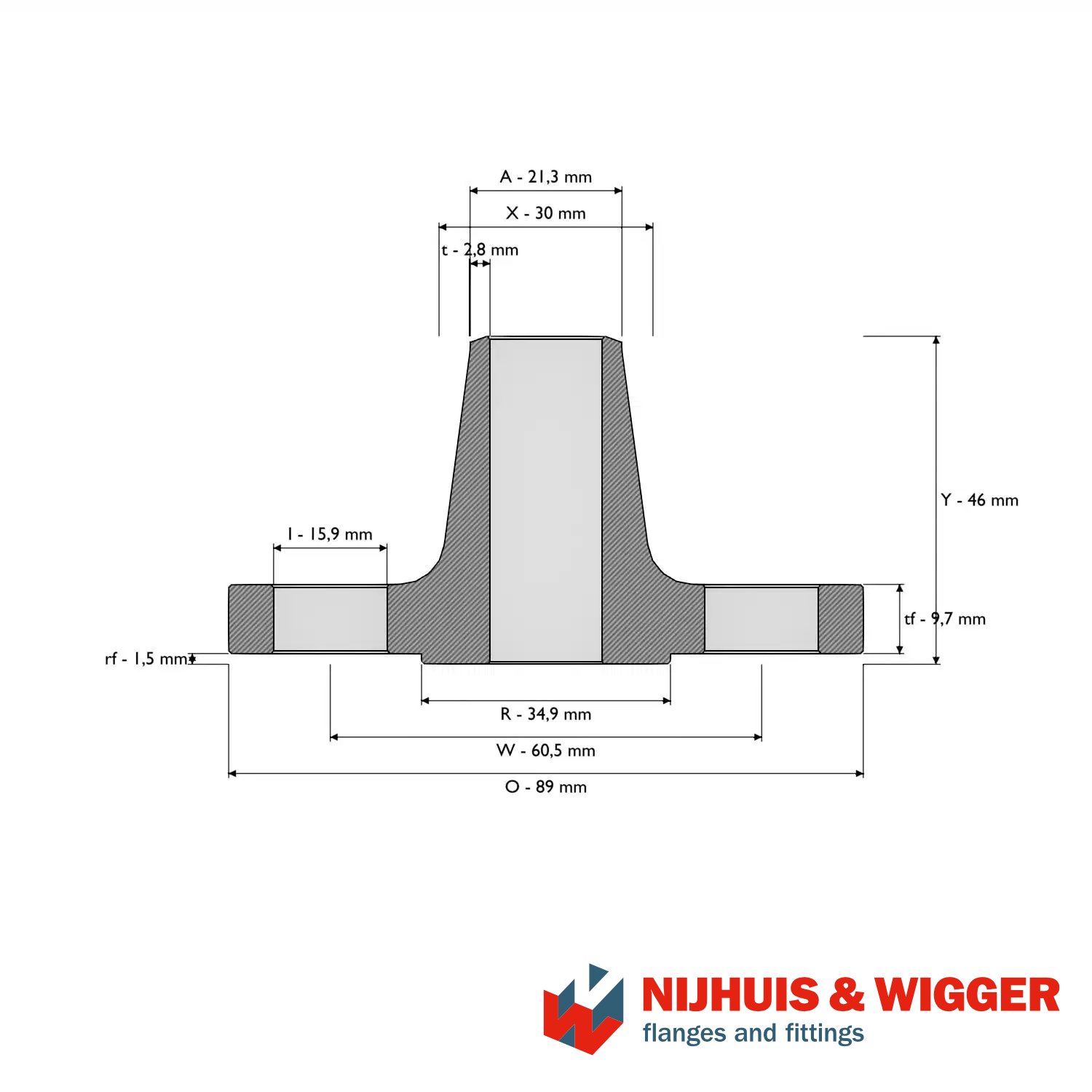

Welding Neck flens 15 1/2" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    89



    Binnendiameter (B)

    15.7

    Flensdikte (tf)

    9.7



    Boutcirkeldiameter (W)

    60.5

    Onderste buitendiameter hals (X)

    30



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    46



    Boutgatdiameter (I)

    15.9

    Buitendiameter laseind (A)

    21.3



    Dichtvlakdiameter (R)

    34.9

    Laseinddikte (t)

    2.77



    Dichtvlakhoogte (rf)

    1.5
  • weight 0.5

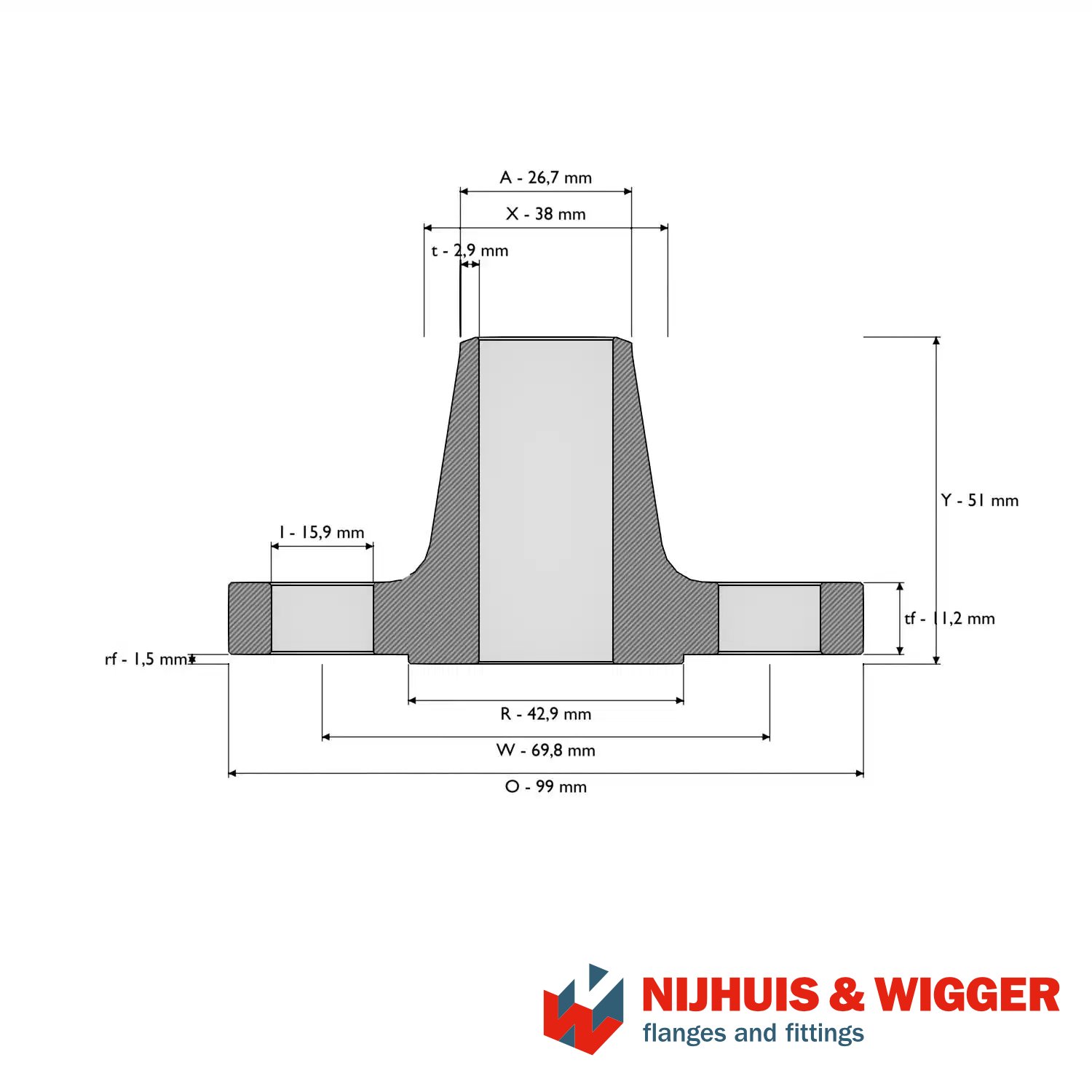

Welding Neck flens 20 3/4" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    99



    Binnendiameter (B)

    20.8

    Flensdikte (tf)

    11.2



    Boutcirkeldiameter (W)

    69.8

    Onderste buitendiameter hals (X)

    38



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    51



    Boutgatdiameter (I)

    15.9

    Buitendiameter laseind (A)

    26.7



    Dichtvlakdiameter (R)

    42.9

    Laseinddikte (t)

    2.87



    Dichtvlakhoogte (rf)

    1.5



  • weight 0.9

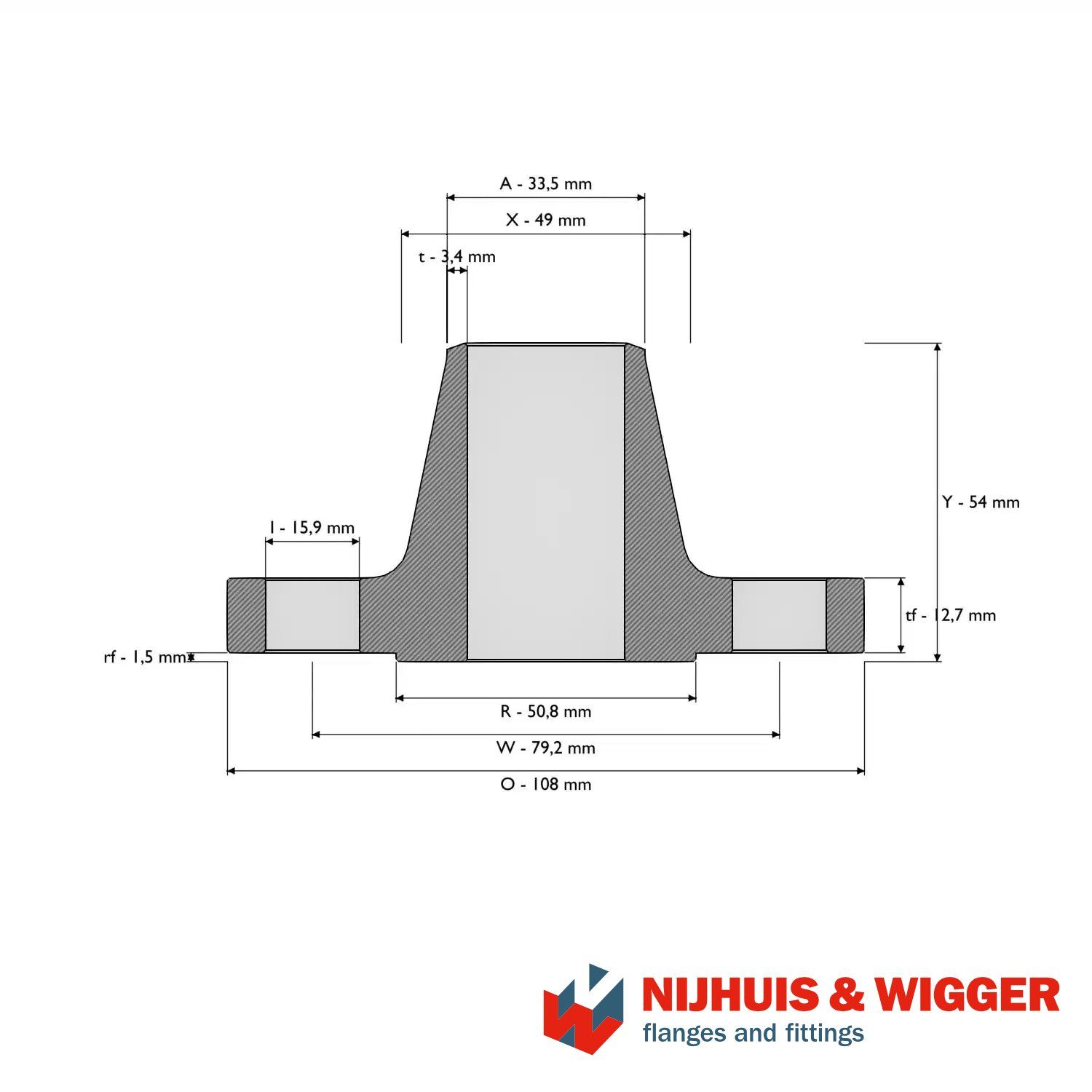

Welding Neck flens 25 1" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    108



    Binnendiameter (B)

    26.7

    Flensdikte (tf)

    12.7



    Boutcirkeldiameter (W)

    79.4

    Onderste buitendiameter hals (X)

    49



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    54



    Boutgatdiameter (I)

    15.9

    Buitendiameter laseind (A)

    33.4



    Dichtvlakdiameter (R)

    50.8

    Laseinddikte (t)

    3.38



    Dichtvlakhoogte (rf)

    1.5
  • weight 1.1

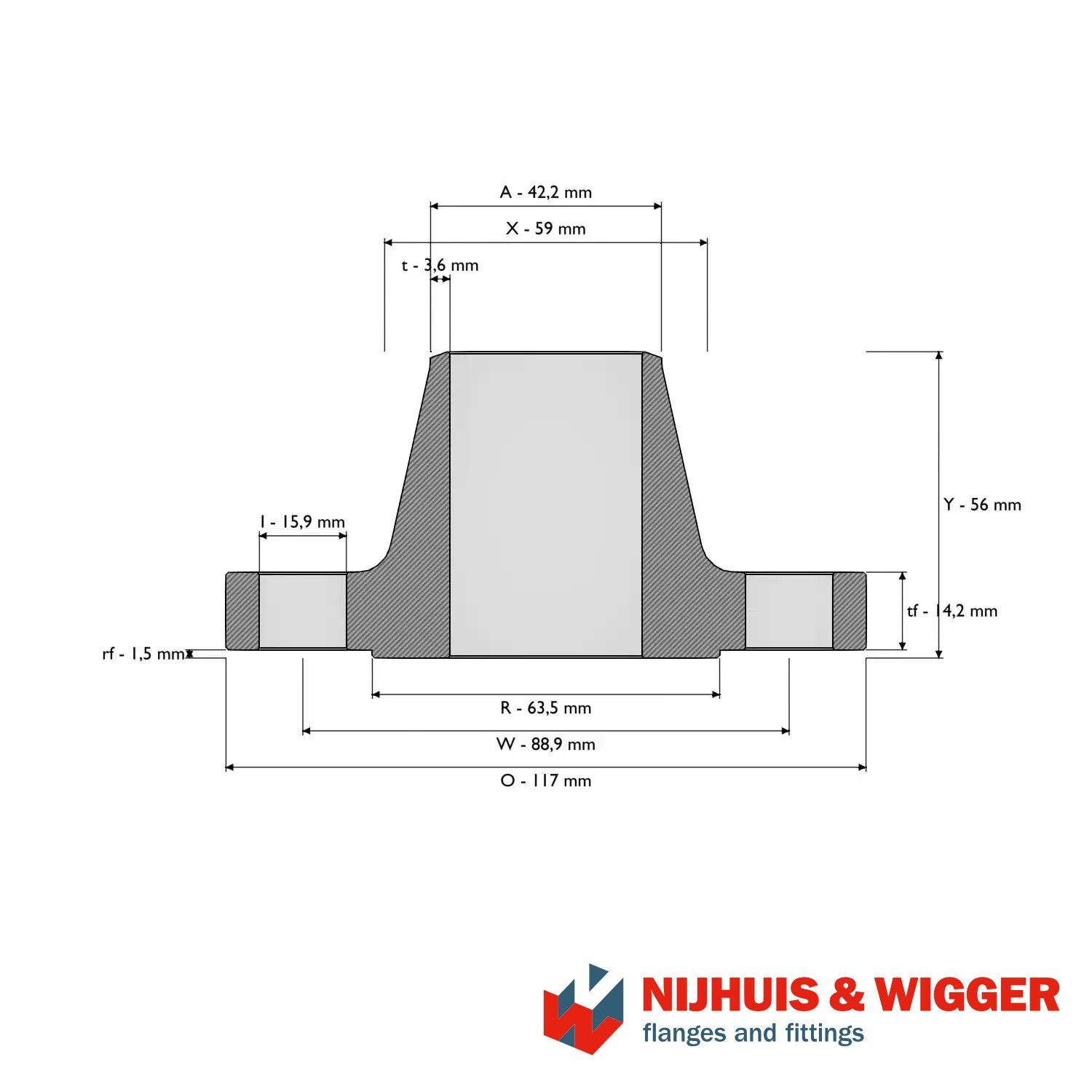

Welding Neck flens 32 1 1/4" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    117



    Binnendiameter (B)

    35.1

    Flensdikte (tf)

    14.3



    Boutcirkeldiameter (W)

    88.9

    Onderste buitendiameter hals (X)

    59



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    56



    Boutgatdiameter (I)

    15.9

    Buitendiameter laseind (A)

    42.2



    Dichtvlakdiameter (R)

    63.5

    Laseinddikte (t)

    3.56



    Dichtvlakhoogte (rf)

    1.5



  • weight 1.4
Welding Neck flens 40 1 1/2" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    127



    Binnendiameter (B)

    40.9

    Flensdikte (tf)

    15.9



    Boutcirkeldiameter (W)

    98.4

    Onderste buitendiameter hals (X)

    65



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    60



    Boutgatdiameter (I)

    15.9

    Buitendiameter laseind (A)

    48.3



    Dichtvlakdiameter (R)

    73.0

    Laseinddikte (t)

    3.68



    Dichtvlakhoogte (rf)

    1.5
  • weight 1.8

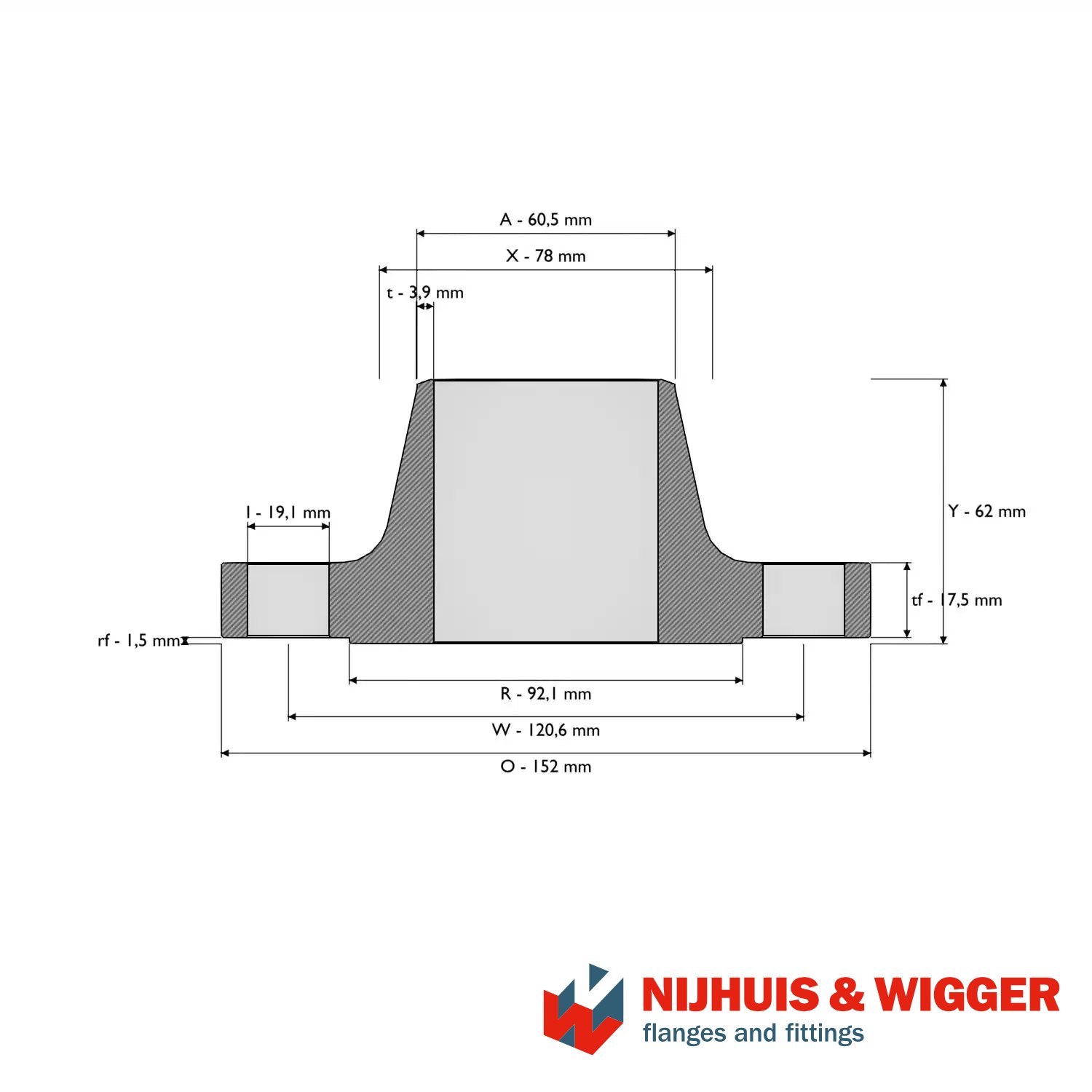

Welding Neck flens 50 2" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    152



    Binnendiameter (B)

    52.5

    Flensdikte (tf)

    17.5



    Boutcirkeldiameter (W)

    120.7

    Onderste buitendiameter hals (X)

    78



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    62



    Boutgatdiameter (I)

    19.1

    Buitendiameter laseind (A)

    60.3



    Dichtvlakdiameter (R)

    92.1

    Laseinddikte (t)

    3.91



    Dichtvlakhoogte (rf)

    1.5



  • weight 2.7

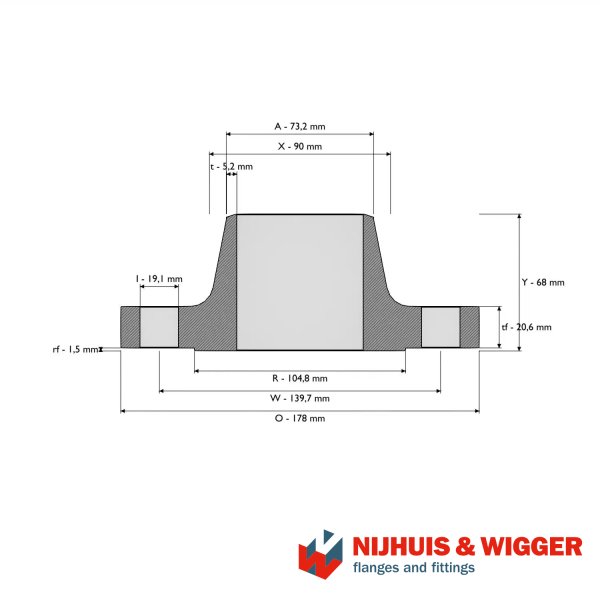

Welding Neck flens 65 2 1/2" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    178



    Binnendiameter (B)

    62.7

    Flensdikte (tf)

    20.7



    Boutcirkeldiameter (W)

    139.7

    Onderste buitendiameter hals (X)

    90



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    68



    Boutgatdiameter (I)

    19.1

    Buitendiameter laseind (A)

    73.0



    Dichtvlakdiameter (R)

    104.8

    Laseinddikte (t)

    5.16



    Dichtvlakhoogte (rf)

    1.5
  • weight 4.1

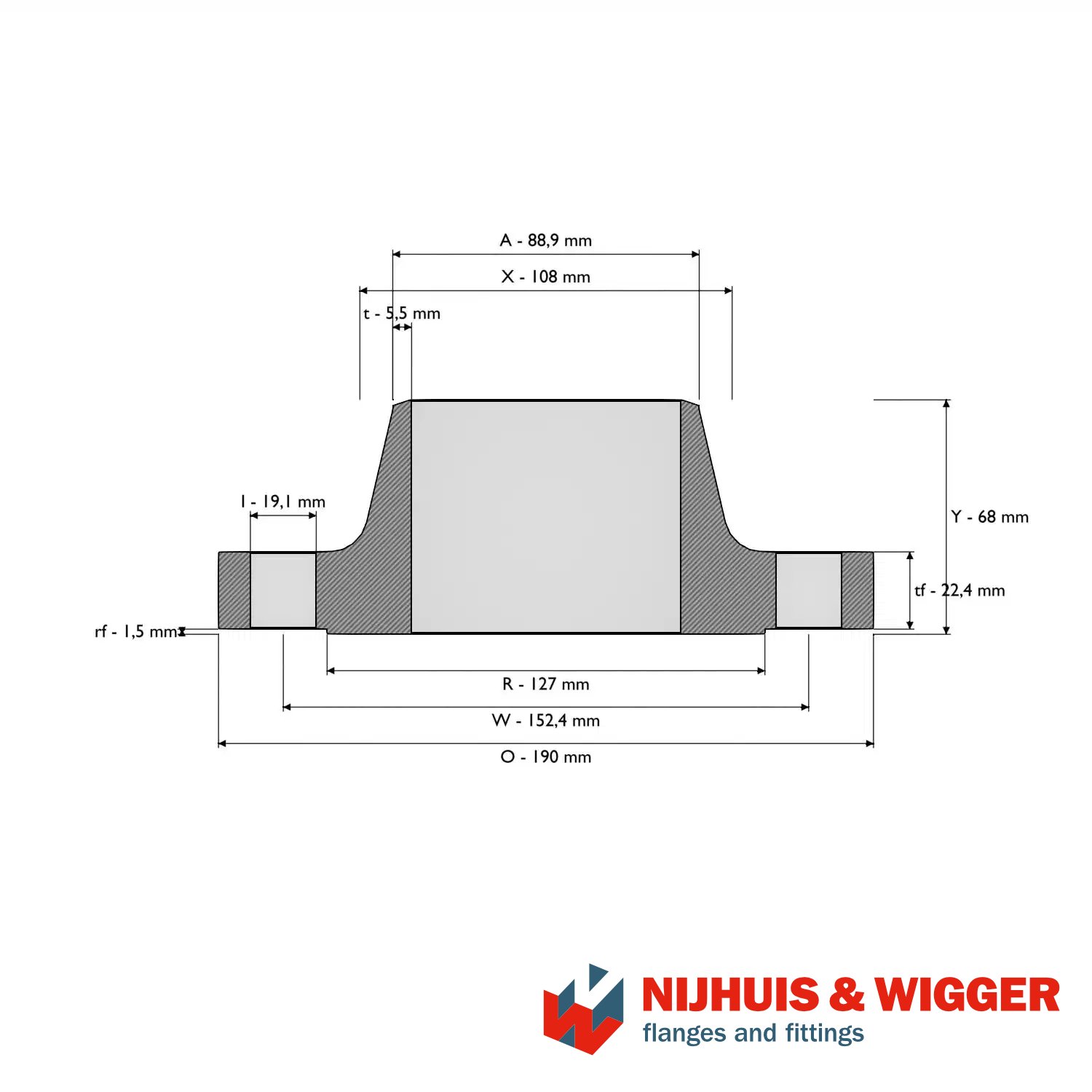

Welding Neck flens 80 3" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    190



    Binnendiameter (B)

    78.0

    Flensdikte (tf)

    22.4



    Boutcirkeldiameter (W)

    152.4

    Onderste buitendiameter hals (X)

    108



    Aantal boutgaten (Z)

    4

    Totale hoogte (Y)

    68



    Boutgatdiameter (I)

    19.1

    Buitendiameter laseind (A)

    88.9



    Dichtvlakdiameter (R)

    127.0

    Laseinddikte (t)

    5.49



    Dichtvlakhoogte (rf)

    1.5



  • weight 5.2
Welding Neck flens 100 4" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    229



    Binnendiameter (B)

    102.4

    Flensdikte (tf)

    22.4



    Boutcirkeldiameter (W)

    190.5

    Onderste buitendiameter hals (X)

    135



    Aantal boutgaten (Z)

    8

    Totale hoogte (Y)

    75



    Boutgatdiameter (I)

    19.1

    Buitendiameter laseind (A)

    114.3



    Dichtvlakdiameter (R)

    157.2

    Laseinddikte (t)

    6.02



    Dichtvlakhoogte (rf)

    1.5
  • weight 7.5

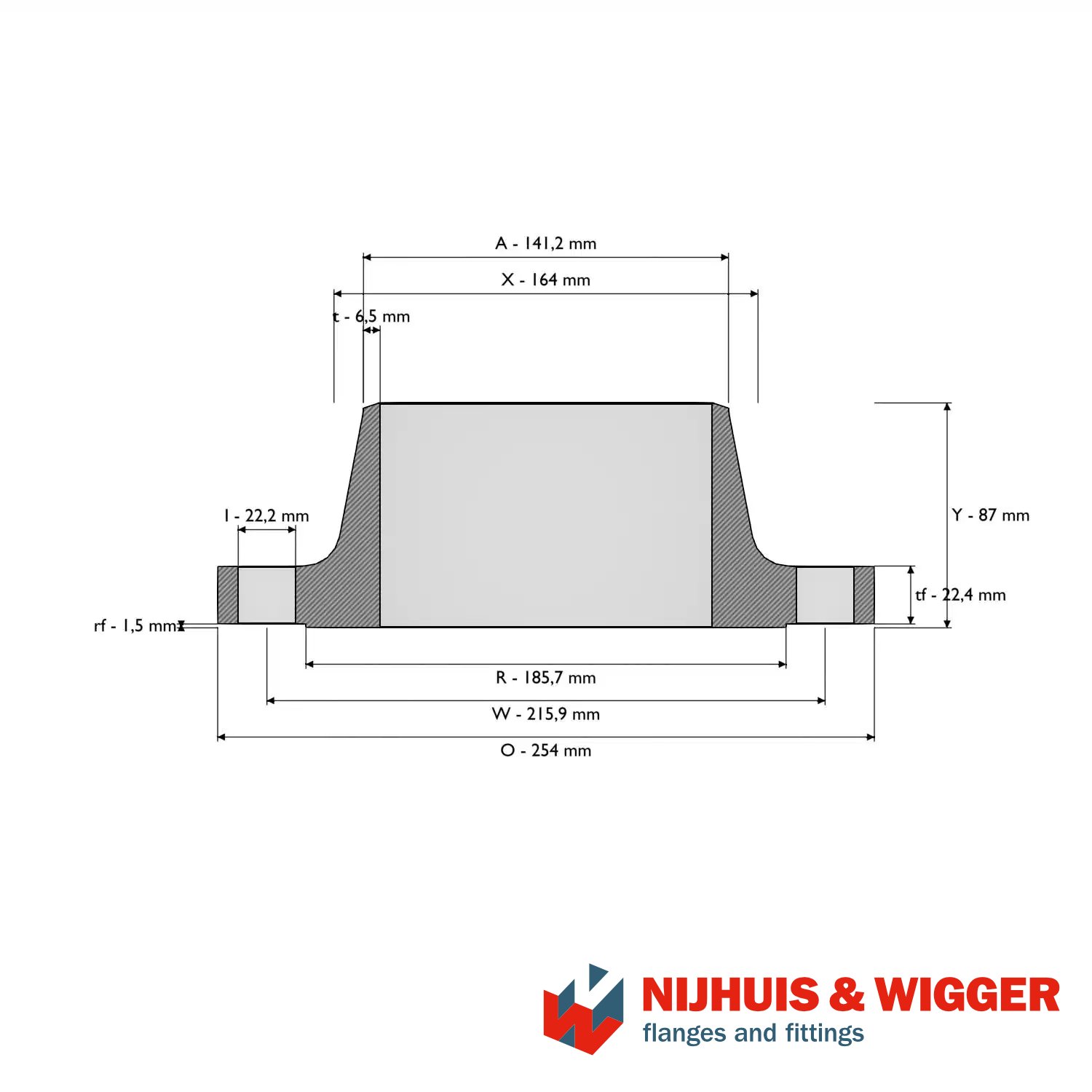

Welding Neck flens 125 5" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    254



    Binnendiameter (B)

    128.3

    Flensdikte (tf)

    22.4



    Boutcirkeldiameter (W)

    215.9

    Onderste buitendiameter hals (X)

    164



    Aantal boutgaten (Z)

    8

    Totale hoogte (Y)

    87



    Boutgatdiameter (I)

    22.2

    Buitendiameter laseind (A)

    141.3



    Dichtvlakdiameter (R)

    185.7

    Laseinddikte (t)

    6.55



    Dichtvlakhoogte (rf)

    1.5



  • weight 9.3

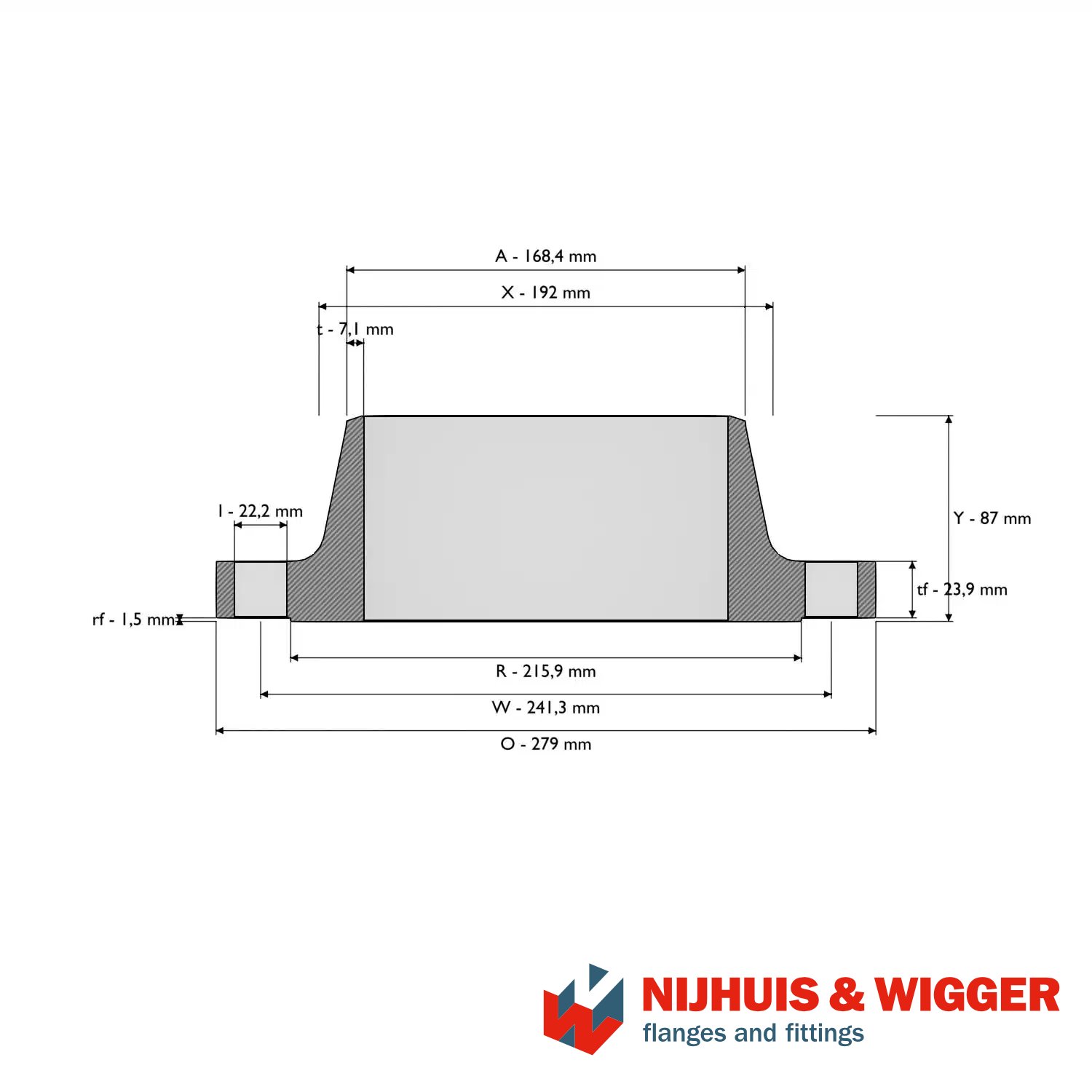

Welding Neck flens 150 6" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    279



    Binnendiameter (B)

    154.2

    Flensdikte (tf)

    23.9



    Boutcirkeldiameter (W)

    241.3

    Onderste buitendiameter hals (X)

    192



    Aantal boutgaten (Z)

    8

    Totale hoogte (Y)

    87



    Boutgatdiameter (I)

    22.2

    Buitendiameter laseind (A)

    168.4



    Dichtvlakdiameter (R)

    215.9

    Laseinddikte (t)

    7.11



    Dichtvlakhoogte (rf)

    1.5
  • weight 11
Welding Neck flens 200 8" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    343



    Binnendiameter (B)

    202.7

    Flensdikte (tf)

    27.0



    Boutcirkeldiameter (W)

    298.5

    Onderste buitendiameter hals (X)

    246



    Aantal boutgaten (Z)

    8

    Totale hoogte (Y)

    100



    Boutgatdiameter (I)

    22.2

    Buitendiameter laseind (A)

    219.1



    Dichtvlakdiameter (R)

    269.9

    Laseinddikte (t)

    8.18



    Dichtvlakhoogte (rf)

    1.5



  • weight 18.2
Welding Neck flens 250 10" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    406



    Binnendiameter (B)

    254.5

    Flensdikte (tf)

    28.6



    Boutcirkeldiameter (W)

    362.0

    Onderste buitendiameter hals (X)

    305



    Aantal boutgaten (Z)

    12

    Totale hoogte (Y)

    100



    Boutgatdiameter (I)

    25.4

    Buitendiameter laseind (A)

    273.1



    Dichtvlakdiameter (R)

    323.9

    Laseinddikte (t)

    9.27



    Dichtvlakhoogte (rf)

    1.5
  • weight 24.5

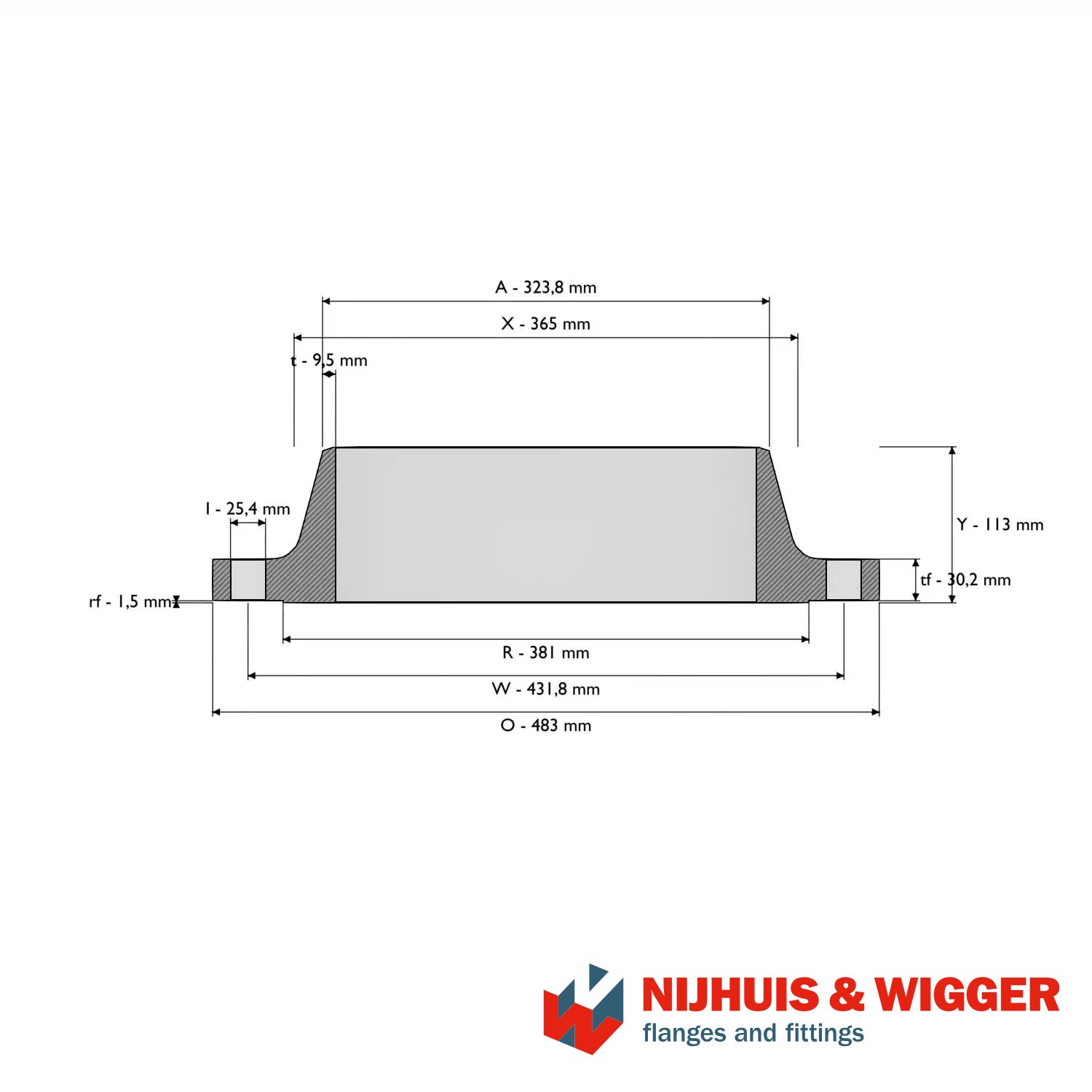

Welding Neck flens 300 12" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    483



    Binnendiameter (B)

    304.8

    Flensdikte (tf)

    30.2



    Boutcirkeldiameter (W)

    431.8

    Onderste buitendiameter hals (X)

    365



    Aantal boutgaten (Z)

    12

    Totale hoogte (Y)

    113



    Boutgatdiameter (I)

    25.4

    Buitendiameter laseind (A)

    323.8



    Dichtvlakdiameter (R)

    381.0

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5



  • weight 39
Welding Neck flens 350 14" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    533



    Binnendiameter (B)

    336.6

    Flensdikte (tf)

    33.3



    Boutcirkeldiameter (W)

    476.3

    Onderste buitendiameter hals (X)

    400



    Aantal boutgaten (Z)

    12

    Totale hoogte (Y)

    125



    Boutgatdiameter (I)

    28.6

    Buitendiameter laseind (A)

    355.6



    Dichtvlakdiameter (R)

    412.8

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5
  • weight 51.8
Welding Neck flens 400 16" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    597



    Binnendiameter (B)

    387.4

    Flensdikte (tf)

    35.0



    Boutcirkeldiameter (W)

    539.8

    Onderste buitendiameter hals (X)

    457



    Aantal boutgaten (Z)

    16

    Totale hoogte (Y)

    125



    Boutgatdiameter (I)

    28.6

    Buitendiameter laseind (A)

    406.4



    Dichtvlakdiameter (R)

    469.9

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5



  • weight 63.6
Welding Neck flens 450 18" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    635



    Binnendiameter (B)

    438.2

    Flensdikte (tf)

    38.1



    Boutcirkeldiameter (W)

    577.9

    Onderste buitendiameter hals (X)

    505



    Aantal boutgaten (Z)

    16

    Totale hoogte (Y)

    138



    Boutgatdiameter (I)

    31.8

    Buitendiameter laseind (A)

    457.2



    Dichtvlakdiameter (R)

    533.4

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5
  • weight 72.7

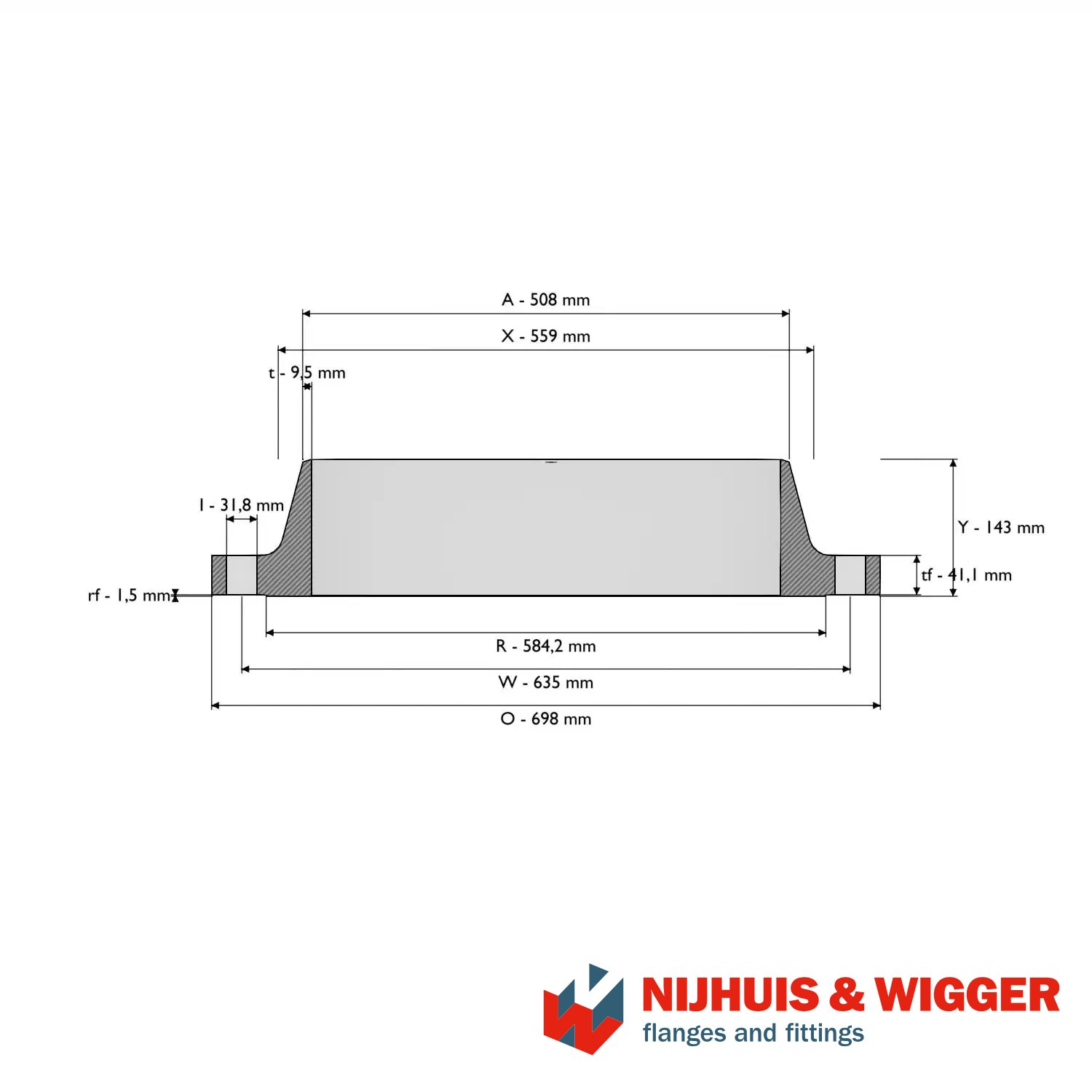

Welding Neck flens 500 20" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    699



    Binnendiameter (B)

    489.0

    Flensdikte (tf)

    41.3



    Boutcirkeldiameter (W)

    635.0

    Onderste buitendiameter hals (X)

    559



    Aantal boutgaten (Z)

    20

    Totale hoogte (Y)

    143



    Boutgatdiameter (I)

    31.8

    Buitendiameter laseind (A)

    508.0



    Dichtvlakdiameter (R)

    584.2

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5



  • weight 87.7

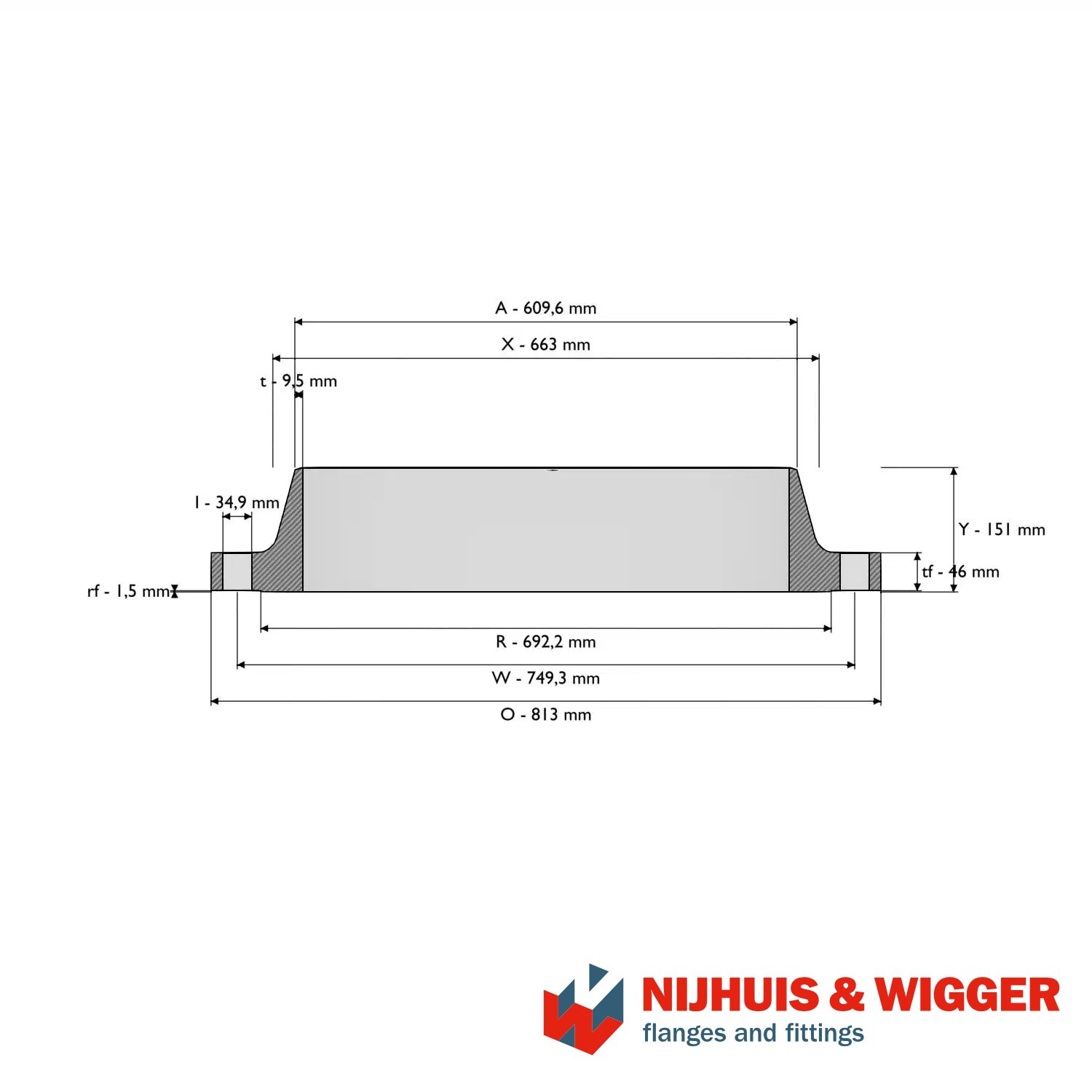

Welding Neck flens 600 24" ASME B16.5/B16.47 150# A105N/ P280GH
  • dimensions

    Buitendiameter (O)

    813



    Binnendiameter (B)

    590.6

    Flensdikte (tf)

    47.7



    Boutcirkeldiameter (W)

    749.3

    Onderste buitendiameter hals (X)

    667



    Aantal boutgaten (Z)

    20

    Totale hoogte (Y)

    151



    Boutgatdiameter (I)

    34.9

    Buitendiameter laseind (A)

    609.6



    Dichtvlakdiameter (R)

    692.2

    Laseinddikte (t)

    9.53



    Dichtvlakhoogte (rf)

    1.5
  • weight 122.7

 Wij leveren Welding Neck flenzen in de volgende materiaalsoorten:

ASME norm

Koolstofstaal

A/SA105N / C21, P265GH

A/SA350 LF2 / P355QH1

A/SA182 Gr. F1,F5,F9,F11,F12,F22,F91.

A694 Gr. F52,F60,F65,F70



Roestvaststaal

A/SA182 Gr. 304/304L

A/SA182 Gr. 316/316L

A/SA182 F321(H)

F51(Duplex) / F53(Superduplex)



Special Alloys

Hastelloy C276/C22

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
