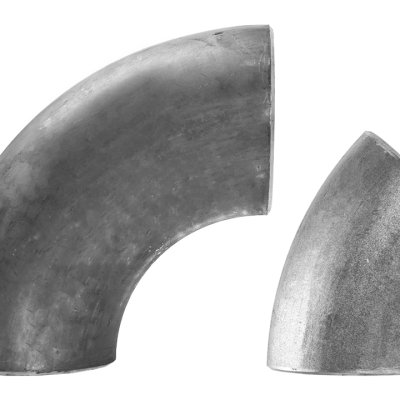

Eerste afbeelding

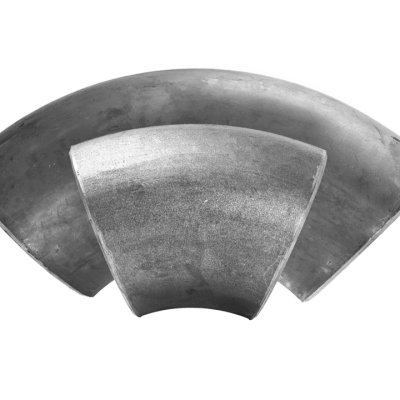

Lasbocht 2D | Staal & RVS | EN 10253

Lasbochten volgens EN10253 (DIN 2605) worden vaak verwerkt in installaties, pijpleidingsystemen, appendages of in de apparatenbouw. Nijhuis & Wigger kan voor elke kwaliteit, buisafmeting en radius passende lasbochten leveren.

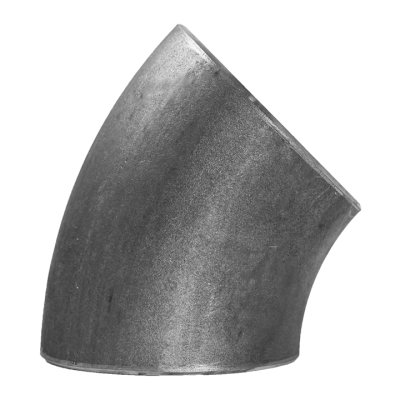

  • Verkrijgbaar in 45°, 90° en 180°
  • Verschillende radii (2D/3D/5D)
  • Afmeting tot DN 400
  • Verschillende wanddiktes verkrijgbaar volgens EN10253 of specificatie
  • Type A (Voorraaditem: zie voorraadprogramma in downloads)
  • Type B (op aanvraag)
Categorie: . Tags: Fittingen, Staal, fittingen, EN10253, lasbocht, lassen, buis, norm.
Offerte aanvragen
Product delen:
product name DN Size Norm Type Nominal pressure Material name

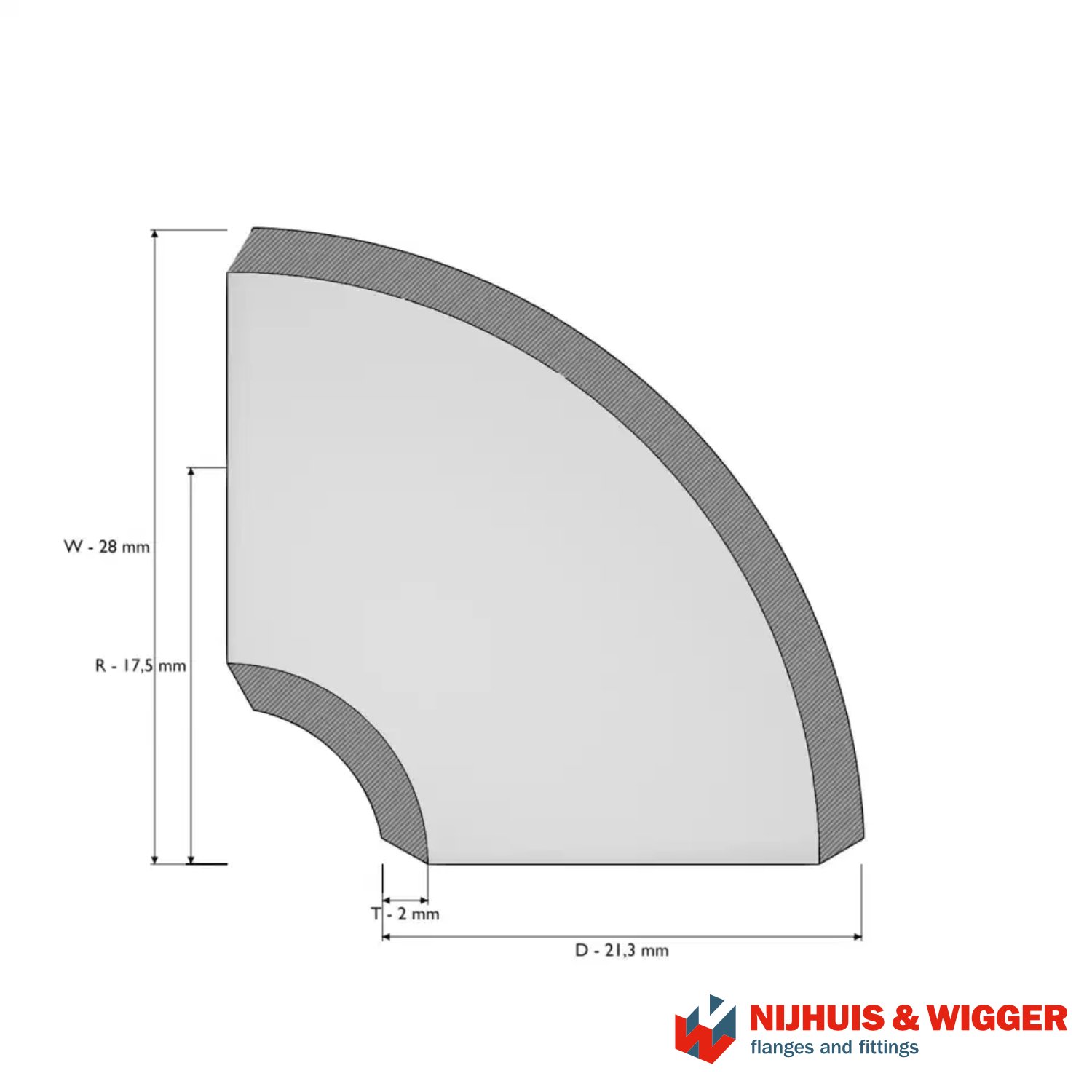

Lasbocht 2D 21.3 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    21.3



    Radius 90 (R)

    17.5

    Thickness (T)

    2.0



    Height Radius 90 (W)

    28
  • weight 0.03

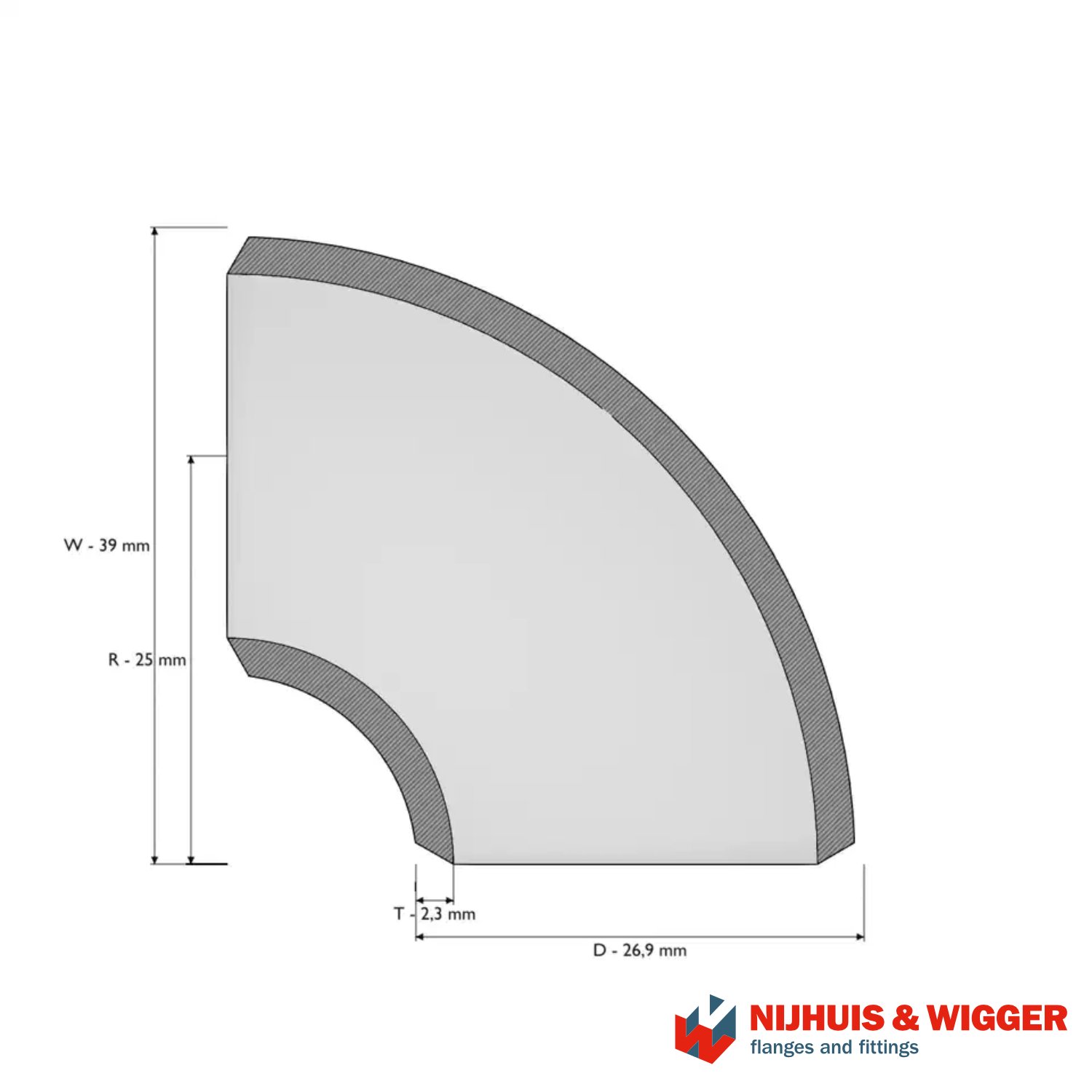

Lasbocht 2D 26.9 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    26.9



    Radius 90 (R)

    25

    Thickness (T)

    2.3



    Height Radius 90 (W)

    39



  • weight 0.04

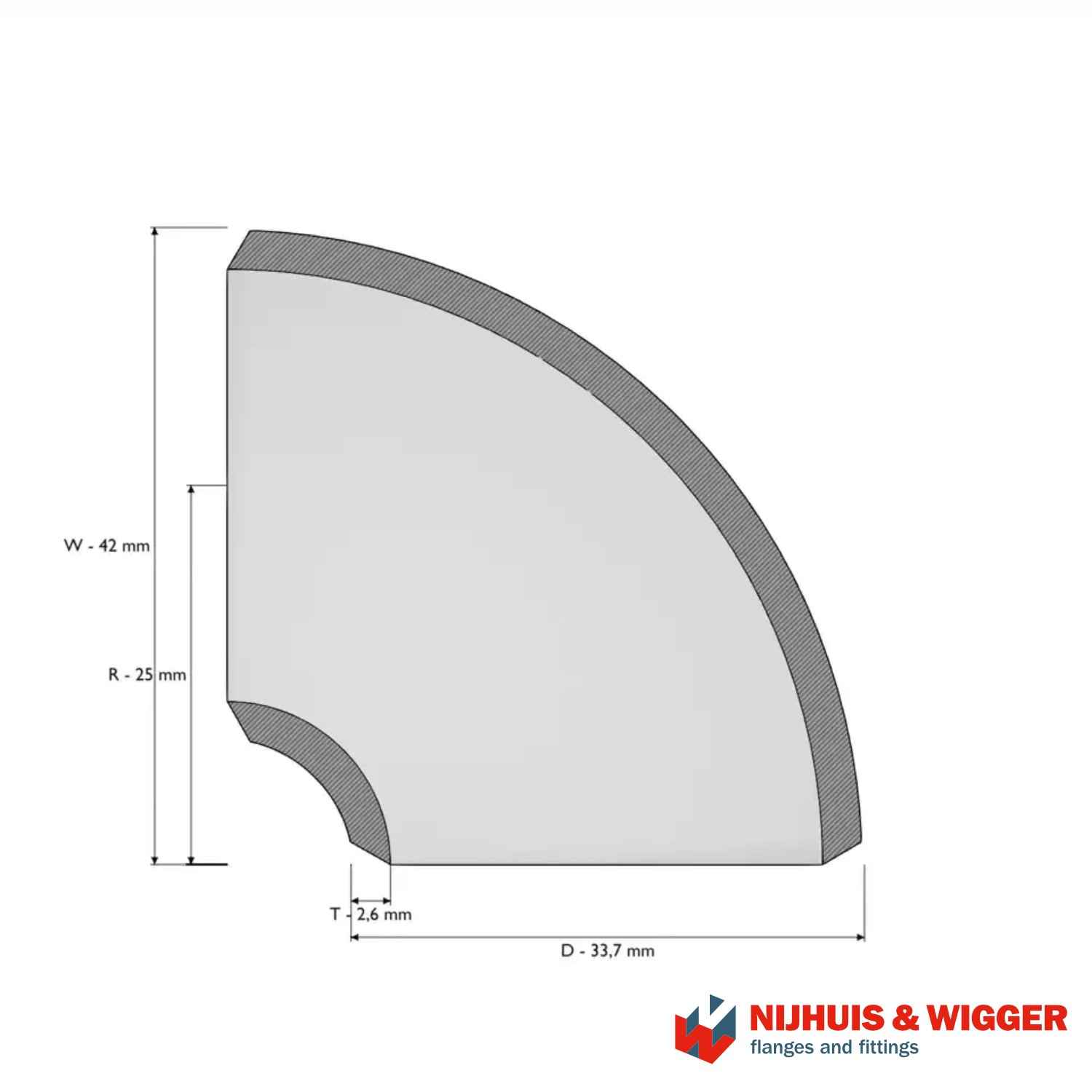

Lasbocht 2D 33.7 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    33.7



    Radius 90 (R)

    25

    Thickness (T)

    2.6



    Height Radius 90 (W)

    42
  • weight 0.08
Lasbocht 2D 42.4 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    42.4



    Radius 90 (R)

    32

    Thickness (T)

    2.6



    Height Radius 90 (W)

    53



  • weight 0.13

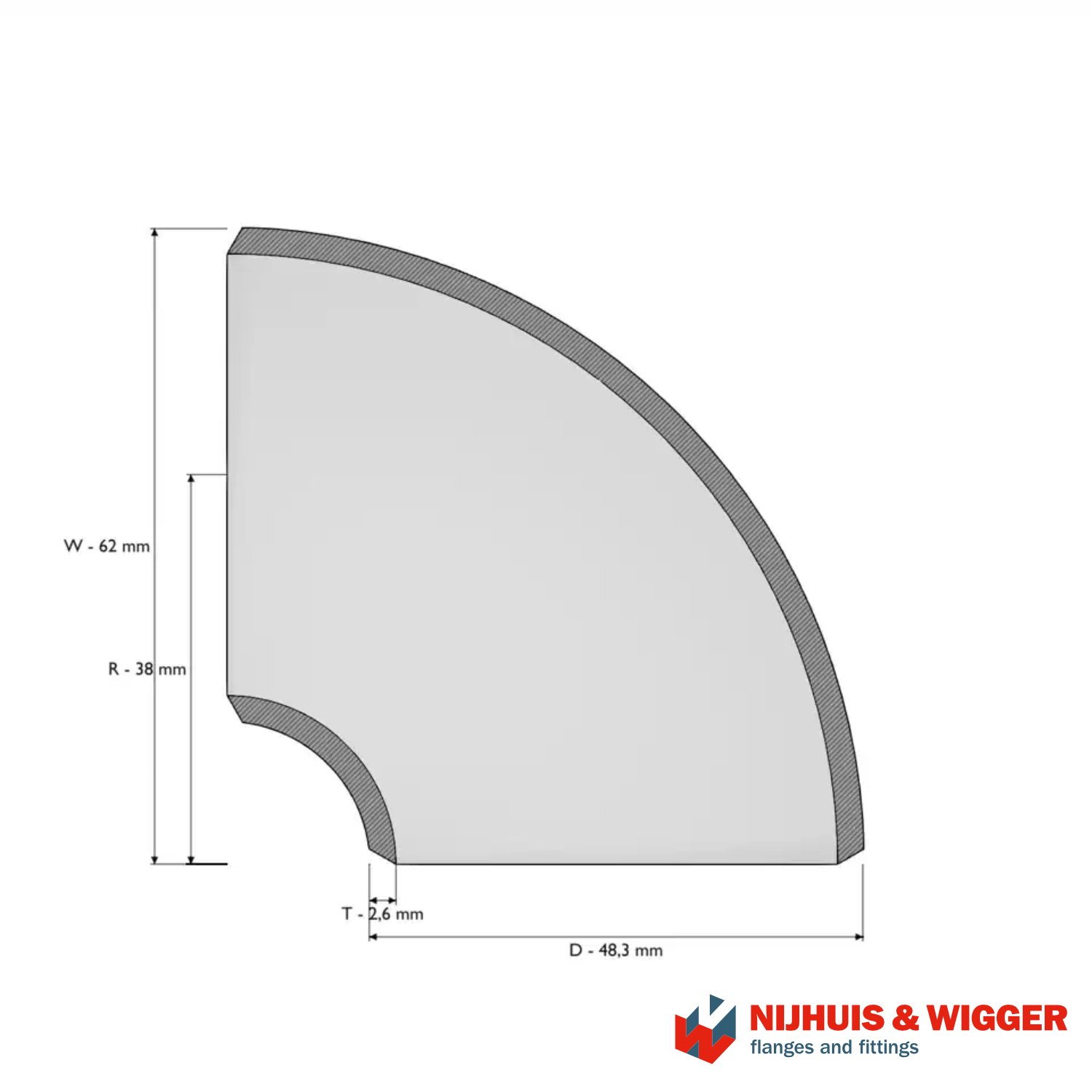

Lasbocht 2D 48.3 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    48.3



    Radius 90 (R)

    38

    Thickness (T)

    2.6



    Height Radius 90 (W)

    62
  • weight 0.18

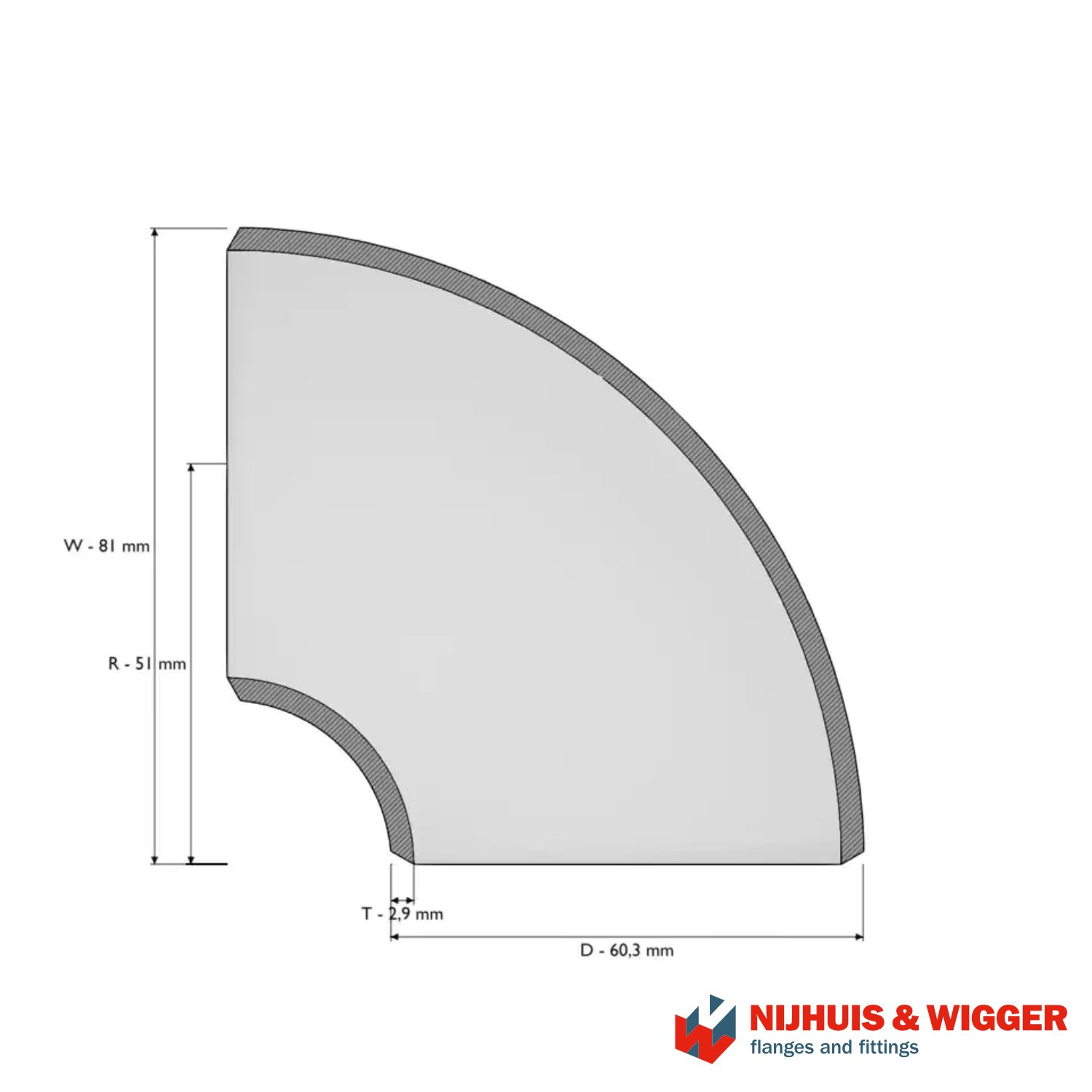

Lasbocht 2D 60.3 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    60.3



    Radius 90 (R)

    51

    Thickness (T)

    2.9



    Height Radius 90 (W)

    81



  • weight 0.33

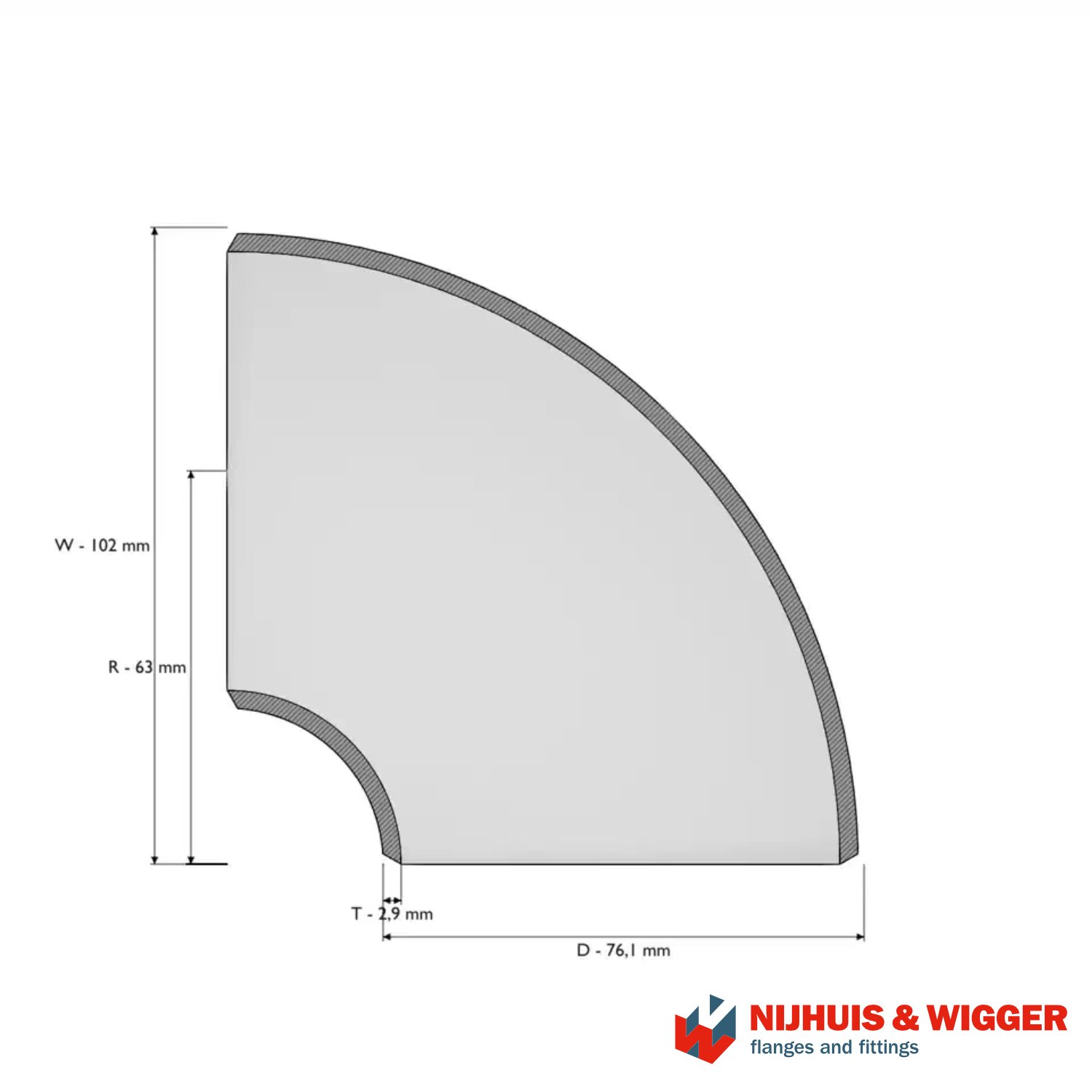

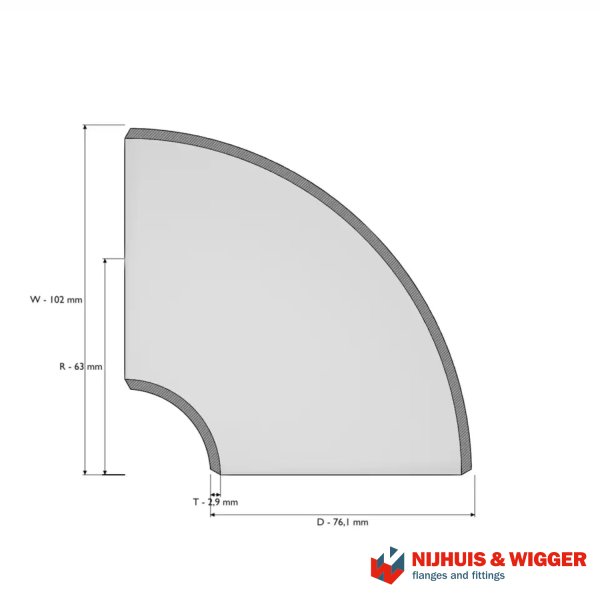

Lasbocht 2D 76.1 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    76.1



    Radius 90 (R)

    63

    Thickness (T)

    2.9



    Height Radius 90 (W)

    101
  • weight 0.52

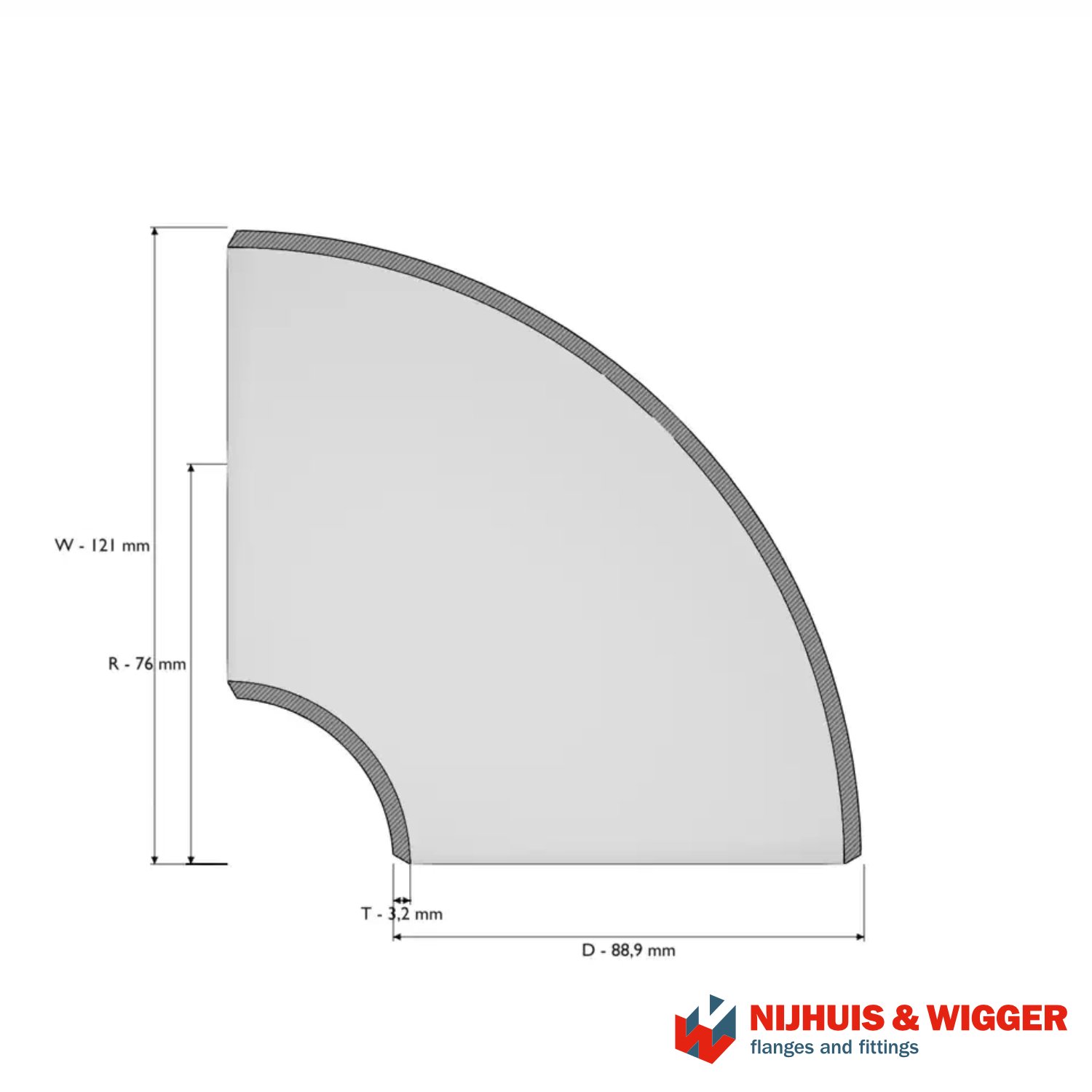

Lasbocht 2D 88.9 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    88.9



    Radius 90 (R)

    76

    Thickness (T)

    3.2



    Height Radius 90 (W)

    120



  • weight 0.81
Lasbocht 2D 114.3 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    114.3



    Radius 90 (R)

    102

    Thickness (T)

    3.6



    Height Radius 90 (W)

    159
  • weight 1.58

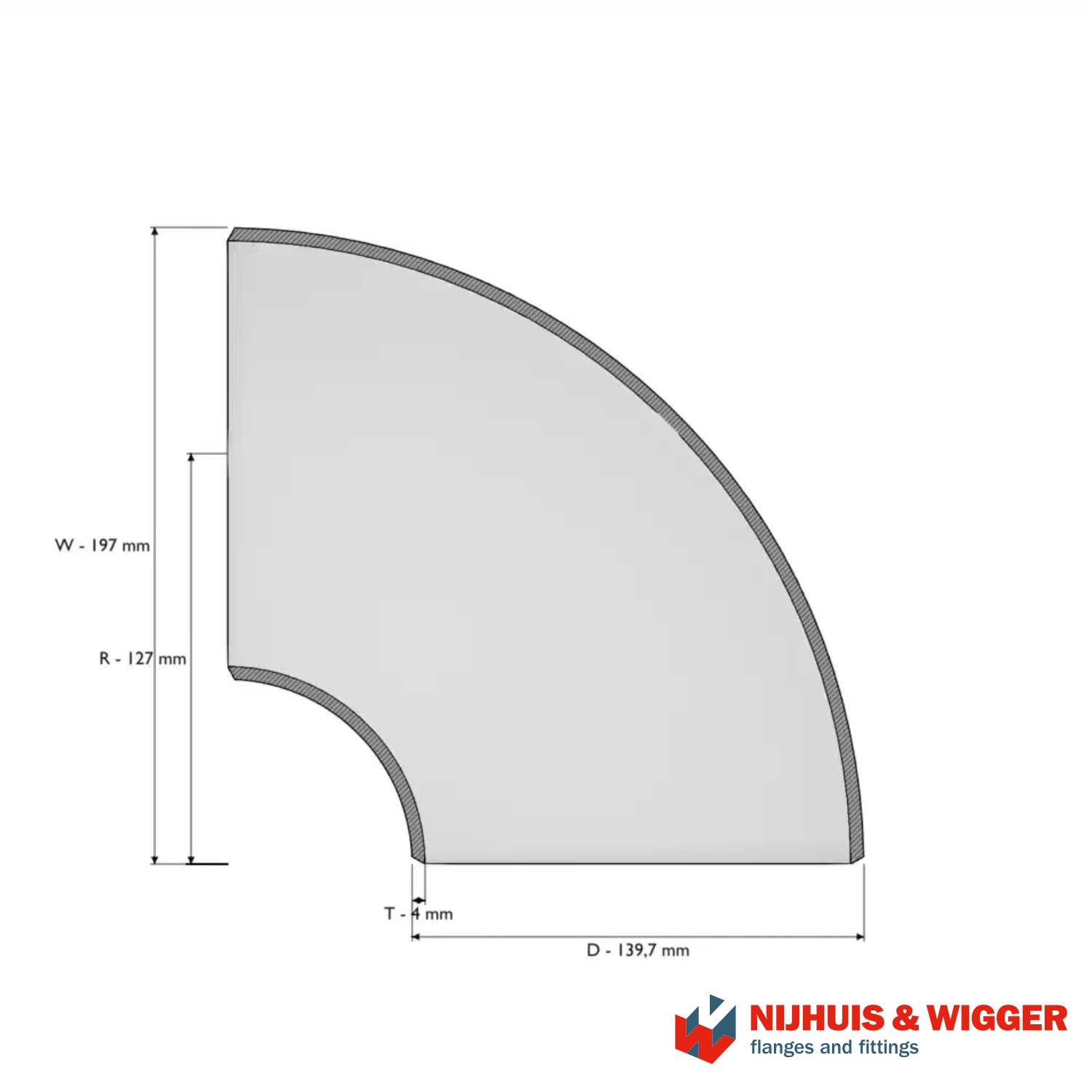

Lasbocht 2D 139.7 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    139.7



    Radius 90 (R)

    127

    Thickness (T)

    4.0



    Height Radius 90 (W)

    197



  • weight 2.67

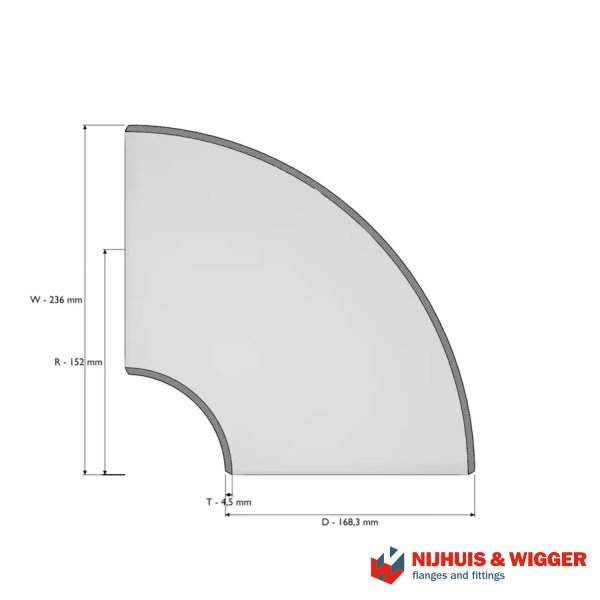

Lasbocht 2D 168.3 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    168.3



    Radius 90 (R)

    152

    Thickness (T)

    4.5



    Height Radius 90 (W)

    236
  • weight 4.34

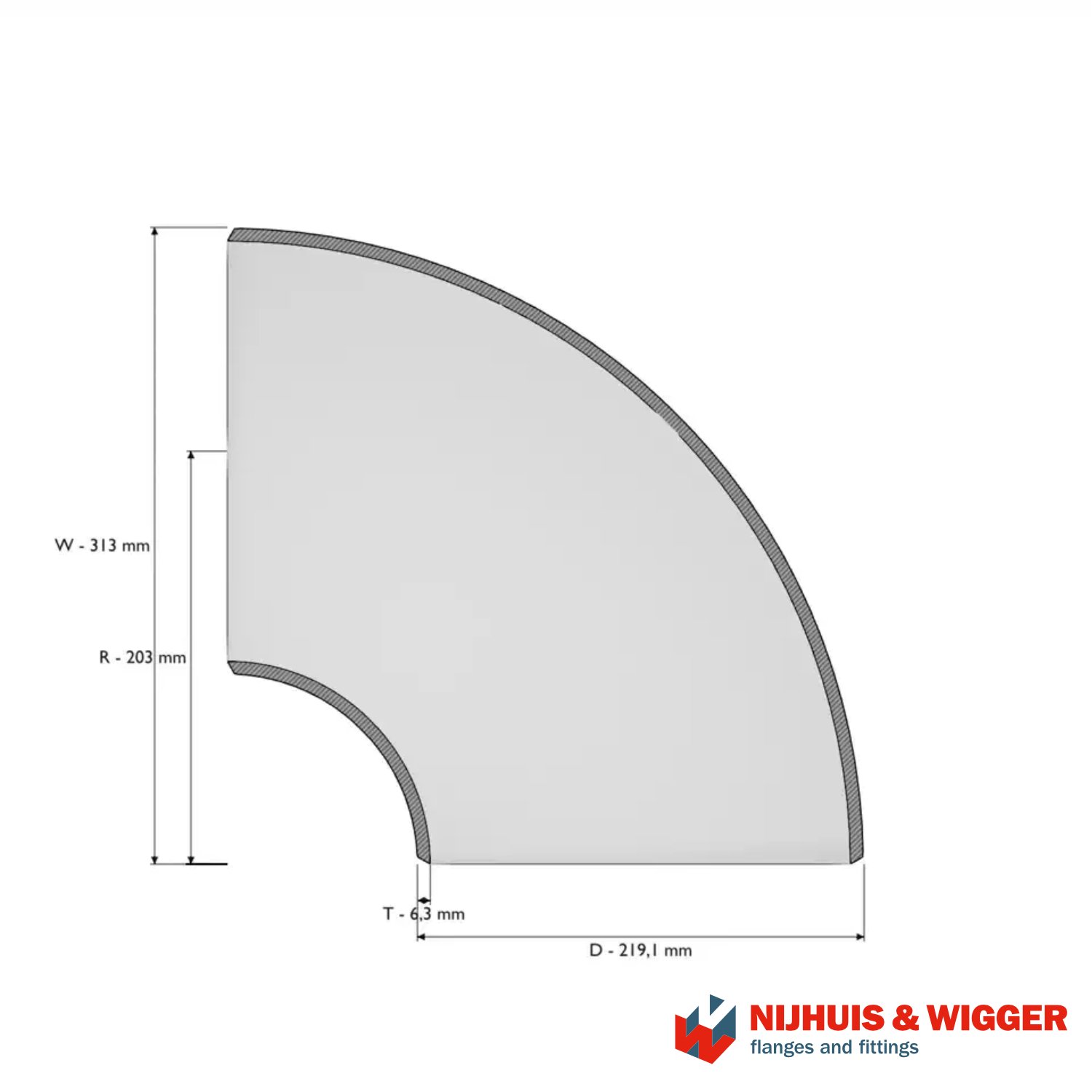

Lasbocht 2D 219.1 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    219.1



    Radius 90 (R)

    203

    Thickness (T)

    5.9



    Height Radius 90 (W)

    313



  • weight 9.89

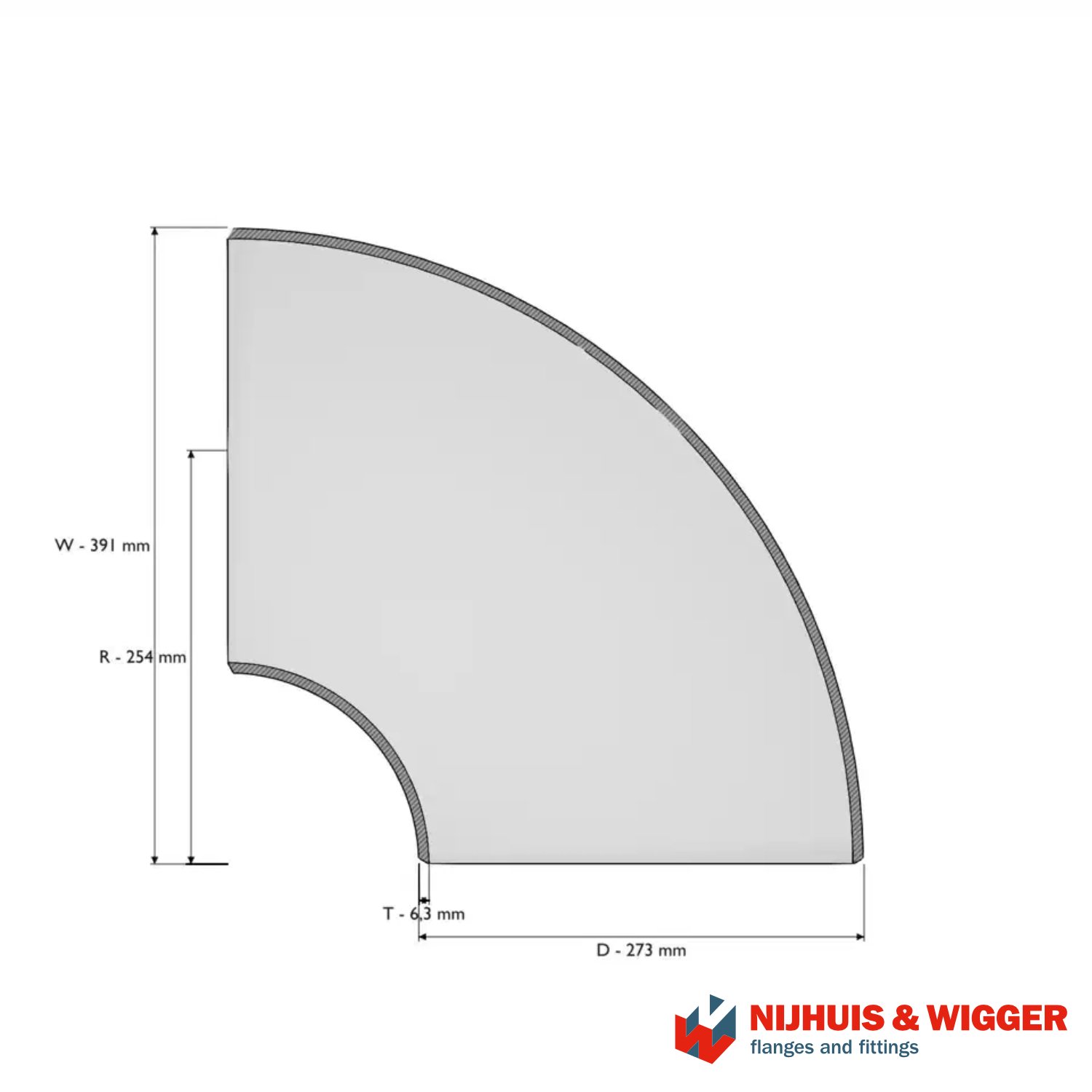

Lasbocht 2D 273 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    273.0



    Radius 90 (R)

    254

    Thickness (T)

    6.3



    Height Radius 90 (W)

    391
  • weight 16.53

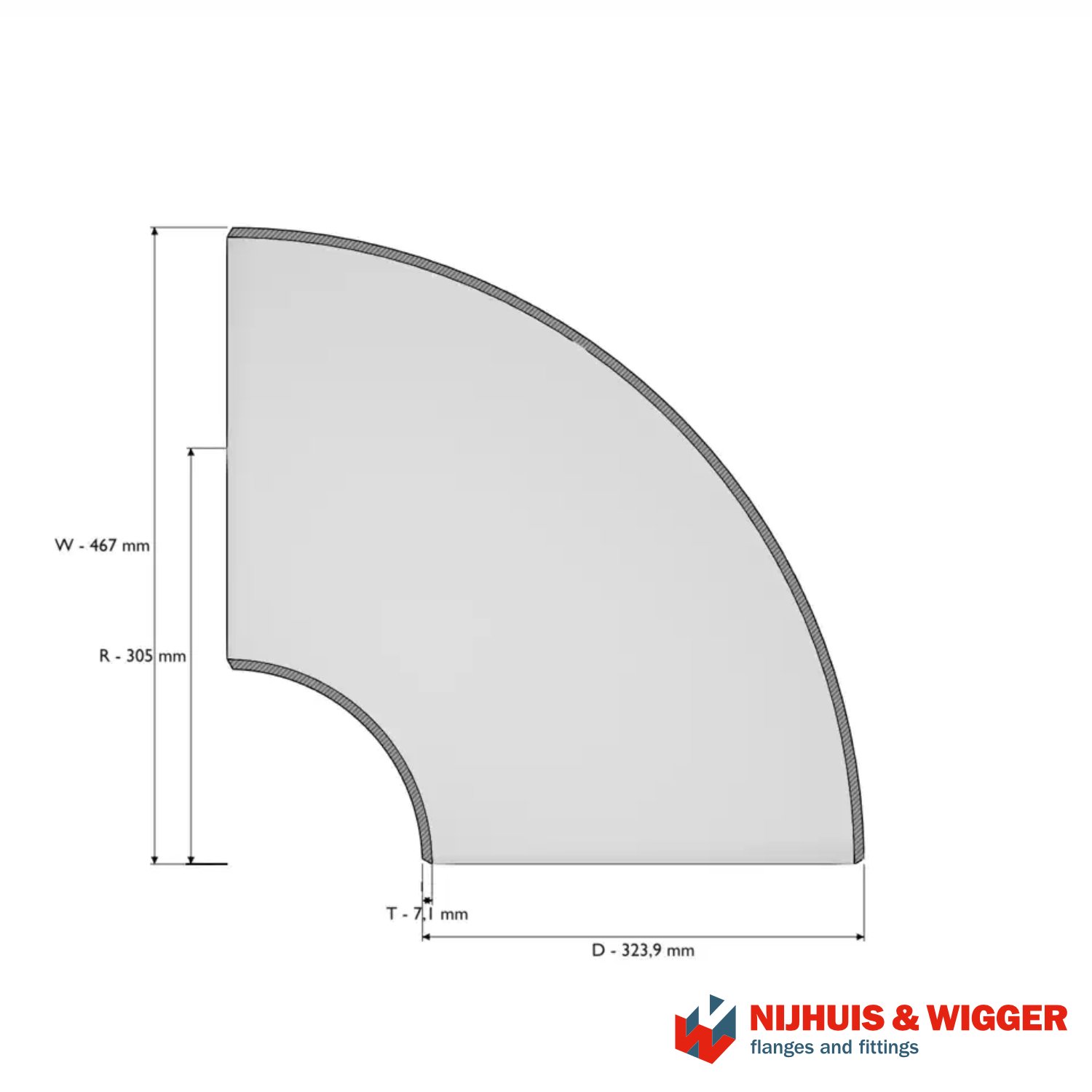

Lasbocht 2D 323.9 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    323.9



    Radius 90 (R)

    305

    Thickness (T)

    7.1



    Height Radius 90 (W)

    467
  • weight 26.58

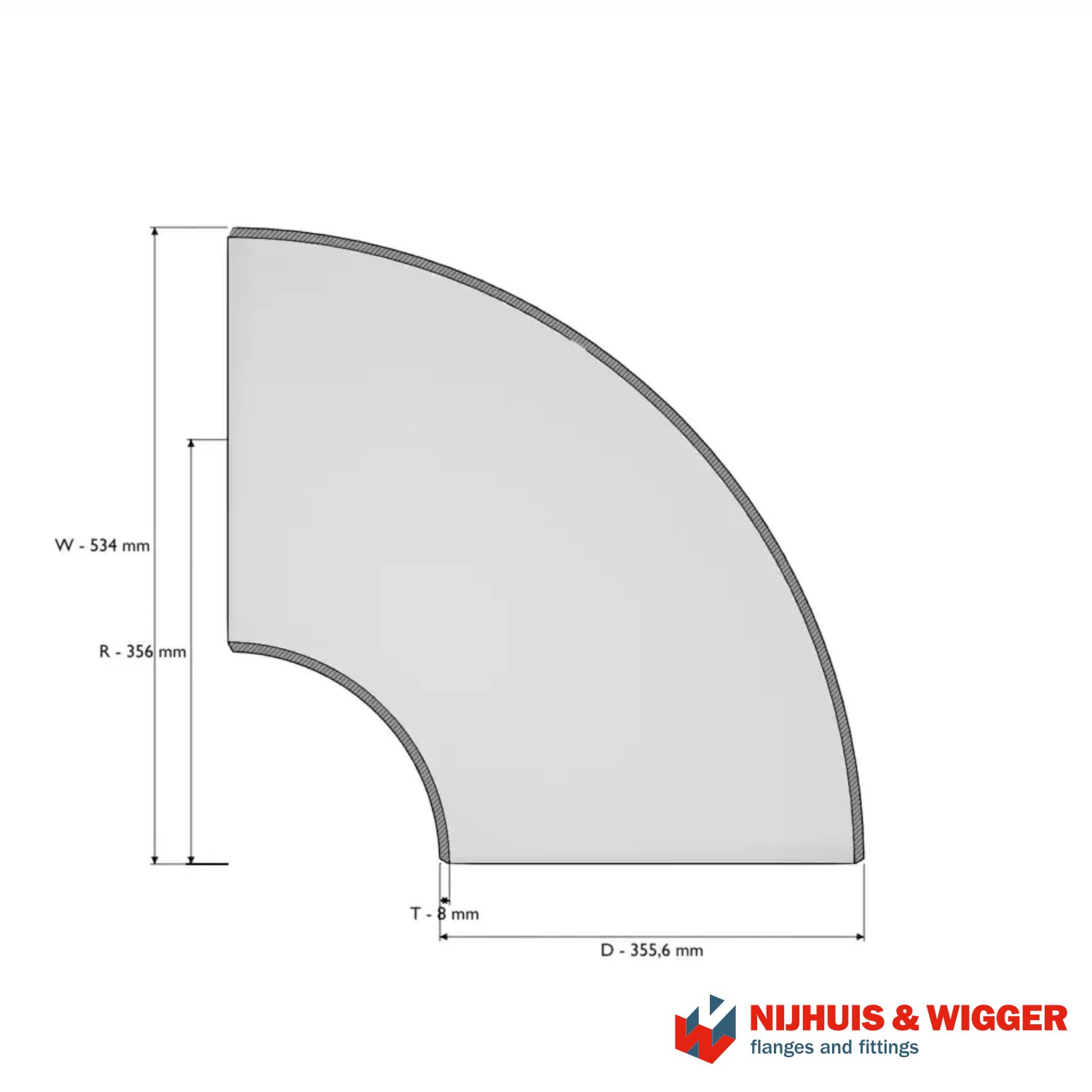

Lasbocht 2D 355.6 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    355.6



    Radius 90 (R)

    356

    Thickness (T)

    8.0



    Height Radius 90 (W)

    534



  • weight 38.35

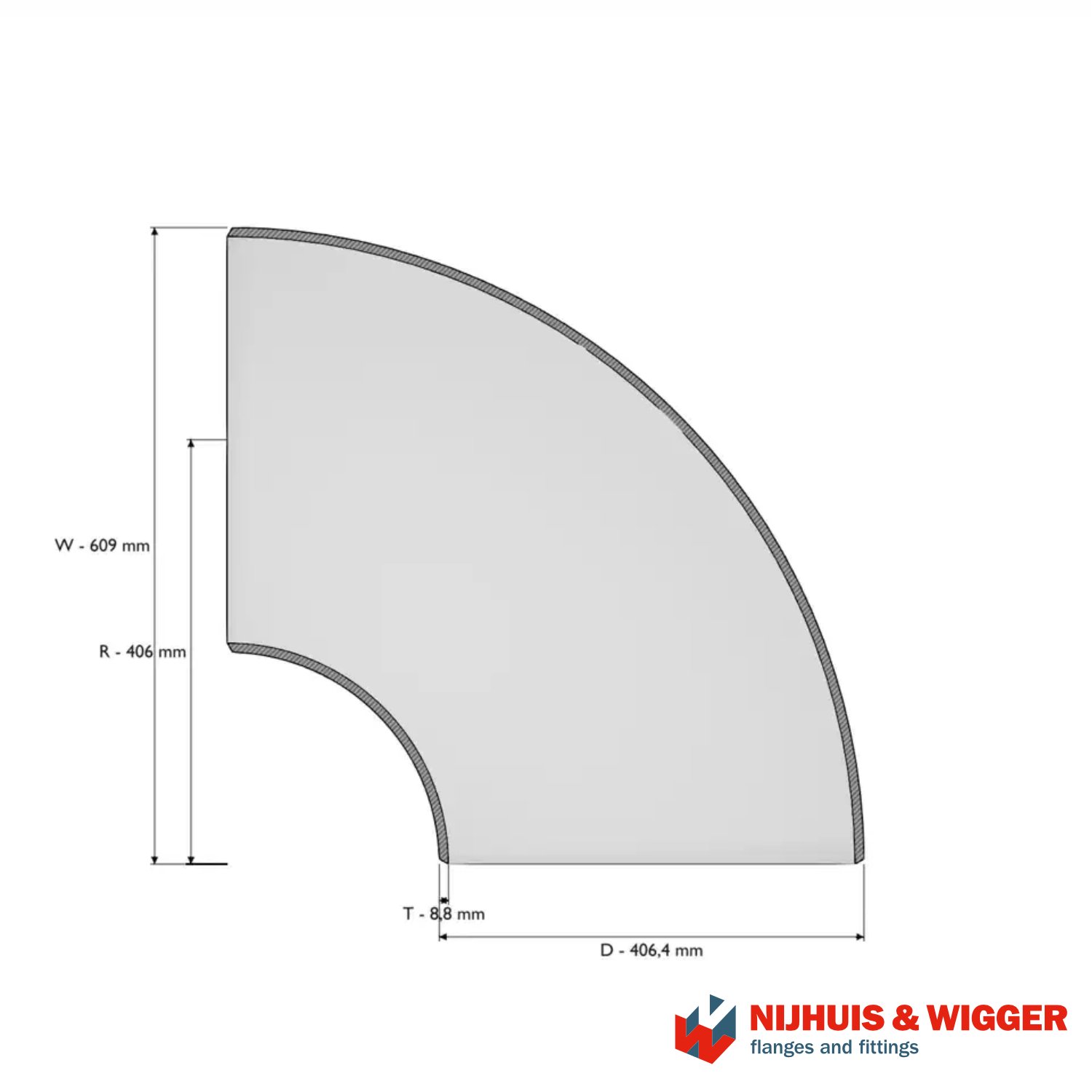

Lasbocht 2D 406.4 EN10253-2 T:A P235GH TC1
  • dimensions

    Outside Diameter 1 (D)

    406.4



    Radius 90 (R)

    406

    Thickness (T)

    8.8



    Height Radius 90 (W)

    609



  • weight 55.03

 Wij leveren voorlasflenzen in de volgende materiaalsoorten:

DIN norm EN norm
Koolstofstaal
C22.8 P250GH
Rst 37.2 S235JRG2
15Mo3 16Mo3
13CrMo44 13CrMo4-5
W/TSTE 355  P355QH1
  P355NL1
  P355NH
10CrMo9-10  11CrMo9-10

Roestvaststaal
  1.4301 / 1.4307 / 1.4541
  1.1104 / 1.4404 / 1.4571
  1.4462 (Duplex)
  1.4501 (Superduplex)

Voorlasflenzen worden volgens de norm DIN/EN1092-1 onderverdeeld in:

DIN norm EN norm Type Druk
2631 EN 1092-1 11 PN 6
2632 EN 1092-1 11 PN 10
2633 EN 1092-1 11 PN 16
2634 EN 1092-1 11 PN 25
2635 EN 1092-1 11 PN 40
2636 EN 1092-1 11 PN 63
2637 EN 1092-1 11 PN 100
2638 EN 1092-1 11 PN 160
2628 EN 1092-1 11 PN 250
2629 EN 1092-1 11 PN 320
2627 EN 1092-1 11 PN 400

Klik op één van de onderstaande PDF logo's om de download te starten.

download

Wanddikteschema
download

Voorraadprogramma
download

Leverprogramma

Voorlasflenzen bewerken

volgens norm of klantspecificatie

Bekijk op welke manier voorlasflenzen bewerkt kunnen worden. Denk hierbij aan het bewerken van pakkingsvlakken naar Smooth Finish (Ra.3.2-6.3) of het verjongen van schedulematen.

Bekijk bewerkingen

Flenzen op maat

Het is ook mogelijk om speciale flenzen naar uw wensen en tekening te vervaardigen. Ons salesteam is u hierbij
graag van dienst.
